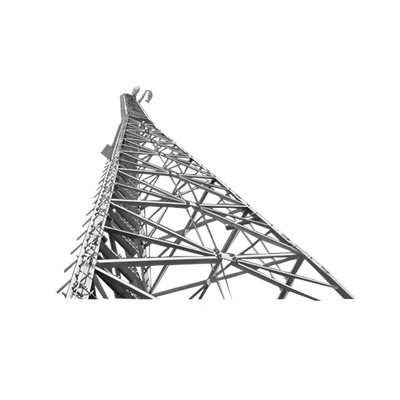

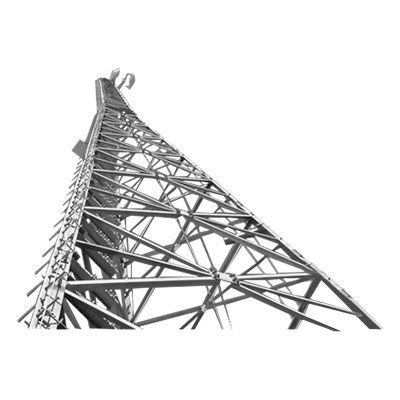

Trylon TRY-ST-50-S100 Torre Autosoportada. 50ft (15.24m) SuperTitan S100 Galvanizada (incluye anclaje)
Descripción
La torre autosoportada SuperTitan S100 es una solución modular galvanizada diseñada para despliegues profesionales en telecomunicaciones, servicios de emergencia y sistemas SCADA. Su configuración de 50 pies (15.24 metros) permite adaptarse a múltiples escenarios operativos, con capacidad de expansión hasta 190 pies mediante módulos adicionales de 10 pies (3 metros). El diseño cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando integridad estructural bajo condiciones climáticas adversas. La capacidad de carga está certificada para resistir vientos de hasta 120 mph (193.1 km/hr), con áreas de antena definidas según clasificación EIA. El sistema de empaque optimizado reduce significativamente los costos logísticos de transporte.
Características Principales
- Arquitectura modular elevable hasta 190 pies de altura total
- Certificación conforme a estándar ANSI-TIA-222 F y G
- Secciones estandarizadas de 10ft (3m) por módulo
- Optimizada para aplicaciones de emergencia y control SCADA
- Resistencia estructural para vientos de 90, 105 y 120 mph
- Sistema de empaque compacto que minimiza costos de flete
Especificaciones Técnicas
Configuración General
Tipo: Autosoportada
Altura total: 50 ft (15.24 m)
Altura por sección: 10 ft (3 m)
Altura máxima modular: 190 ft
Acabado: Galvanizado
Anclaje: Incluido
Normativa y Diseño
Estándar: ANSI-TIA-222 F y G
Diseño estructural: TIA/EIA-222
Modelo: S-100
Capacidad de Carga por Viento
90 mph: 144.8 km/hr
105 mph: 168.9 km/hr
120 mph: 193.1 km/hr
Área de Antenas - EIA Rev. Clase 1
Hielo 0.75': 14 ft² (90 mph)
Hielo 0.75': 6 ft² (105 mph)
Hielo 0.75': — (120 mph)
Área de Antenas - EIA Rev. Clase 2
Hielo 0.75': 9 ft² (90 mph)
Hielo 0.75': 4 ft² (105 mph)
Hielo 0.75': — (120 mph)
Aplicaciones
Servicios de emergencia
Sistemas SCADA
Telecomunicaciones profesionales
