Versión de despliegue fijo del relé D-RTK 3

Descripción

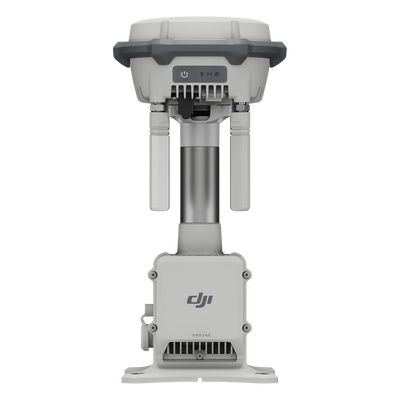

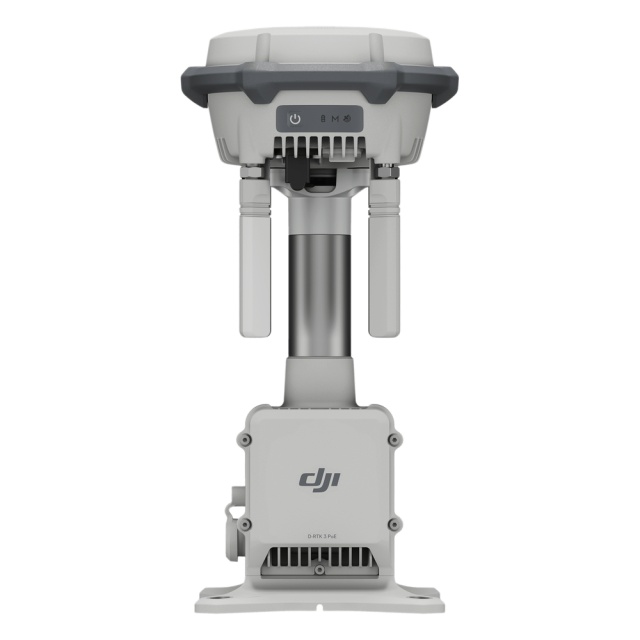

La versión de despliegue fijo del relé D-RTK 3 es una variante de la familia D-RTK 3 que solo trabaja como estación de relé y se usa principalmente para el despliegue fijo de un DJI Dock 3. Se instala en un lugar alto para resolver problemas de obstrucción de señal, se alimenta por PoE a través de un cable Ethernet y funciona con DJI Dock 3 y con drones de la Serie Matrice 4D. Disponible en CJP Telecom bajo cotización.

El índice de protección IP se mide en un entorno controlado, no es permanente y puede disminuir con el desgaste. El sello de goma del puerto de entrada PoE tiene clasificación IPX5; la protección IP67 requiere el conector y el cable dedicados en ese puerto. El rendimiento de la batería puede disminuir a bajas temperaturas.

¿Para qué sirve Versión de despliegue fijo del relé D-RTK 3?

Relé fijo para un DJI Dock 3

DJI indica que se usa principalmente para el despliegue fijo de DJI Dock 3 y que, en un lugar alto, ayuda a resolver la obstrucción de señal.

Operación con drones de la Serie Matrice 4D

Según DJI, puede funcionar con DJI Dock 3 y con drones de la Serie Matrice 4D; con la aeronave y el control remoto de esa serie se hace la evaluación y selección del sitio.

Apoyo al posicionamiento RTK

Cuando se usa como estación de relé para DJI Dock 3, la aeronave comprueba la calidad de los datos RTK tanto del dock como de la estación de relé y selecciona la fuente de datos.

Qué es y cómo funciona

Forma parte de la familia D-RTK 3 de DJI, pero solo admite el modo de estación de relé.

• Esta función solo está disponible en países o regiones que admiten la banda de 5 GHz; DJI pide consultar las leyes y normativas locales.
• Se activa en la aplicación DJI Enterprise o conectando el puerto tipo C a DJI Assistant 2 (Serie Enterprise) mediante un cable.
• El módulo PoE no se puede quitar para usarlo de forma independiente.

Instalación y alimentación

A diferencia de la estación multifunción D-RTK 3, esta versión admite alimentación y conexión por Ethernet (PoE).

• Con menos de 100 m de cable entre el relé y el dock, DJI recomienda alimentar el módulo PoE directamente desde el puerto de salida PoE de DJI Dock 3 con un cable Ethernet.
• Con más de 100 m de cable entre el relé y el dock, hace falta una fuente PoE adicional para alimentarlo de forma independiente; DJI recomienda una de Tipo 4 con potencia superior a 30 W.
• Se recomienda desplegarlo a menos de 1 km del dock, con línea de visión clara y sin obstrucciones ni interferencias; la distancia entre el relé y el dock debe ser inferior a 100 m durante la vinculación.
• Si se corta la energía PoE, la batería auxiliar integrada permite seguir funcionando un tiempo; DJI pide solucionar el problema y restablecer la alimentación de inmediato.

Especificaciones físicas

• Al conectar un cable Ethernet, DJI indica usar el conector para cable incluido (tubo corrugado y tapón para tubo corrugado) y un cable de par trenzado impermeable para exteriores, Cat 6 o superior.
• Con alimentación PoE Tipo 4, esta versión permite el calentamiento para el arranque a baja temperatura.

Relé de despliegue fijo frente a estación multifunción D-RTK 3

Según DJI, la versión fija solo admite el modo de relé y está pensada para el despliegue fijo de DJI Dock 3, mientras que la multifunción admite relé, base y exploración y funciona con varios drones DJI.

Accesorios compatibles

• DJI Dock 3: Dispositivo con el que funciona; su puerto de salida PoE puede alimentar el relé si el cable mide menos de 100 m.
• Drones de la Serie DJI Matrice 4D: Aeronaves compatibles; con su control remoto se hace la evaluación y selección del sitio en la aplicación DJI Pilot 2.
• Fuente de alimentación PoE adicional: Necesaria si el cable entre el relé y el dock supera los 100 m; DJI recomienda una de Tipo 4 con más de 30 W.

Preguntas frecuentes sobre Versión de despliegue fijo del relé D-RTK 3

¿Qué funciones ofrece la versión de despliegue fijo del relé D-RTK 3?

Usada con aeronaves y Docks de DJI, se puede configurar en un lugar alto como relé para resolver problemas de obstrucción de señal. Solo está disponible en países o regiones que admiten la banda de 5 GHz.

¿En qué se diferencia de la estación multifunción D-RTK 3?

La versión de despliegue fijo solo admite el modo de estación de relé y se usa principalmente para el despliegue fijo de DJI Dock 3. La estación multifunción admite los modos de relé, estación base y estación móvil, y puede funcionar con varios drones DJI.

¿Con qué dispositivos o aeronaves es compatible?

Según DJI, puede funcionar con DJI Dock 3 y con drones de la Serie Matrice 4D.

¿Cómo se alimenta el módulo PoE?

Si el cable entre el relé y el dock mide menos de 100 metros, DJI recomienda conectarlo directamente al puerto de salida PoE de DJI Dock 3 con un cable Ethernet. Si supera los 100 metros, hay que comprar una fuente PoE adicional; se recomienda una de Tipo 4 con potencia superior a 30 W.

¿Se puede usar de manera independiente, sin DJI Dock 3?

Actualmente no. Tampoco se puede quitar el módulo PoE para usarlo por separado.

¿A qué distancia del dock se debe instalar?

DJI recomienda desplegarlo a menos de 1 km del dock, con línea de visión clara entre ambos y sin obstrucciones ni interferencias. Durante la vinculación, la distancia entre el relé y el dock debe ser inferior a 100 metros.

¿Cómo se elige el sitio de instalación y con qué aplicación se despliega?

Se puede usar la aeronave y el control remoto de la Serie Matrice 4D para evaluar y seleccionar el sitio según las instrucciones de la aplicación DJI Pilot 2, y se despliega con la aplicación DJI Enterprise.

¿Puede dar posicionamiento RTK a la aeronave?

Sí. Cuando se usa como estación de relé para DJI Dock 3, la aeronave comprueba la calidad de los datos RTK tanto del dock como de la estación de relé y selecciona la fuente de datos para garantizar un posicionamiento confiable.

¿Sigue funcionando si se corta la energía PoE?

Tiene una batería auxiliar integrada que le permite seguir funcionando un tiempo tras una interrupción de energía; DJI indica solucionar el problema y restablecer el suministro de inmediato. Según sus especificaciones, al desconectar PoE la batería integrada ofrece hasta 2 horas de funcionamiento.

¿Con cuántas aeronaves puede conectarse a la vez?

Solo con una.

¿Cómo lo cotizo?

Disponible en CJP Telecom bajo cotización. Escribe a [email protected] con el producto y la cantidad que necesitas.
