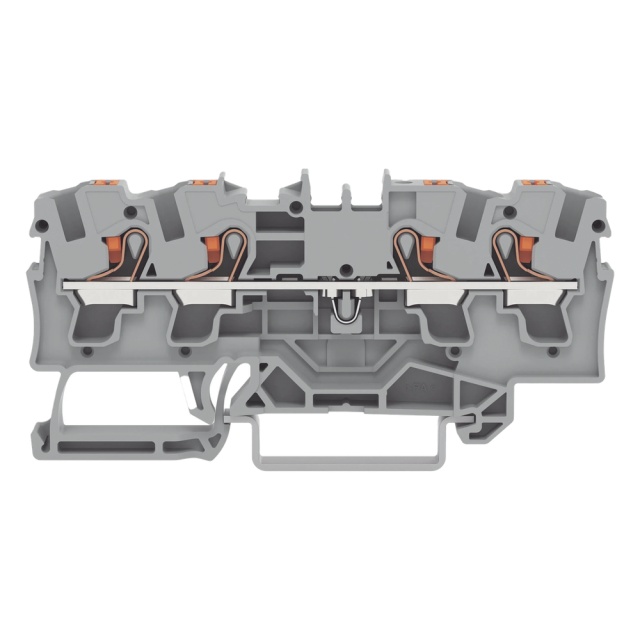

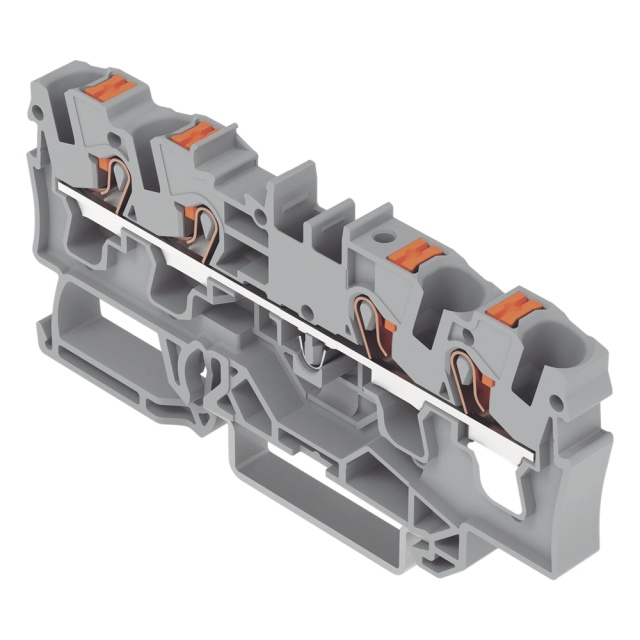

WAGO 2204-1401: borna de paso de 4 conductores, 4 mm², 32 A, 800 V, Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
La 2204-1401 es una borna de paso de 4 conductores de WAGO, con botón de accionamiento y puerto de prueba, tecnología Push-in CAGE CLAMP® y sección nominal de 4 mm². Según IEC/EN 60947-7-1, WAGO publica 32 A y 800 V (categoría de sobretensión III, grado de contaminación 3). Es gris, se monta en riel DIN 35 y mide 6.2 mm de ancho. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 2204-1401. Valores según IEC/EN 60947-7-1, con categoría de sobretensión III y grado de contaminación 3.
Valores eléctricos
Datos publicados por WAGO.
| Norma | IEC/EN 60947-7-1 |
|---|---|
| Tensión nominal (III/3) | 800 V |
| Tensión de impulso nominal (III/3) | 8 kV |
| Corriente nominal | 32 A |
| Corriente con la sección máxima del conductor | 41 A |
| Pérdida de potencia por polo | 1.024 W a 32 A |
| UL 1059, grupos B y C | 600 V / 30 A |
| CSA 22.2 No 158, grupos B y C | 600 V / 30 A |
| Ex e II (EN) | 550 V / 31 A; 30 A con puente |
| ATEX / IECEx | PTB 18 ATEX 1006 U / IECEx PTB 18.0013U (Ex eb IIC Gb) |
Conexión
Datos de conexión.
| Tecnología | Push-in CAGE CLAMP® |
|---|---|
| Accionamiento | Botón |
| Unidades de conexión | 4 |
| Potenciales totales | 1 |
| Niveles | 1 |
| Ranuras para puentes | 2 |
| Dirección de cableado | Entrada frontal |
| Material del conductor | Cobre |
| Sección nominal | 4 mm² |
| Conductor sólido | 0.5 … 6 mm² (20 … 10 AWG) |
| Conductor sólido, inserción directa (push-in) | 1 … 6 mm² (14 … 10 AWG) |
| Conductor trenzado | 0.5 … 6 mm² (20 … 10 AWG) |
| Conductor de hilo fino | 0.5 … 6 mm² (20 … 10 AWG) |
| Hilo fino con casquillo aislado | 1.5 … 4 mm² (20 … 12 AWG) |
| Hilo fino con casquillo, inserción directa | 1.5 … 4 mm² (18 … 12 AWG) |
| Longitud de pelado | 11 … 13 mm |
Datos físicos y de material
Dimensiones y materiales según WAGO.
| Ancho | 6.2 mm |
|---|---|
| Alto | 78.7 mm |
| Profundidad | 39.5 mm |
| Profundidad desde el borde superior del riel | 32.9 mm |
| Montaje | Riel DIN 35 |
| Marcaje | Central y lateral |
| Color | Gris |
| Color del accionador | Naranja |
| Material aislante | Poliamida (PA66) |
| Clase de inflamabilidad UL94 | V0 |
| Grupo de material | I |
| Temperatura de procesamiento | -35 … +85 °C |
| Temperatura de operación continua | -60 … +105 °C |
| Peso | 11.3 g |
| Unidad de empaque | 50 piezas, en caja |
| RoHS | Cumple, sin excepciones |
Ensayos para aplicaciones ferroviarias
Ensayos que WAGO lista en la sección de requisitos ambientales (sin que esta ficha afirme cumplimiento más allá de lo que WAGO publica).
| Especificación de ensayo | DIN EN 50155 (VDE 0115-200):2022-06, equipo electrónico en material rodante |
|---|---|
| Procedimiento de ensayo de vibración y choque | DIN EN 61373 (VDE 0115-0106):2011-04; ensayo de vida útil, categoría 1, clase A/B |
| Vibración funcional | 5 a 150 Hz, 0.101 g, 10 min por eje, ejes X, Y y Z |
| Vibración de vida útil simulada | 5 a 150 Hz, 0.572 g, 5 h por eje, ejes X, Y y Z |
| Choque | Semisinusoidal, 5 g, 30 ms, 3 choques positivos y 3 negativos por eje |
| Resultado listado por WAGO | «Passed» en vibración y choque para equipo de material rodante |
Preguntas frecuentes sobre WAGO 2204-1401: borna de paso de 4 conductores, 4 mm², 32 A, 800 V, Push-in CAGE CLAMP®
¿Cuántos conductores conecta la 2204-1401?
Tiene 4 unidades de conexión y un solo potencial, según WAGO.
¿Qué tensión y corriente publica WAGO?
Según IEC/EN 60947-7-1: 800 V, 8 kV de tensión de impulso y 32 A, con categoría de sobretensión III y grado de contaminación 3.
¿Qué calibres de conductor admite?
Sólido, trenzado e hilo fino de 0.5 a 6 mm² (20 a 10 AWG); con casquillo aislado, de 1.5 a 4 mm² (20 a 12 AWG). Sección nominal de 4 mm², solo cobre, con 11 a 13 mm de pelado.
¿Tiene valores UL y CSA?
Sí. WAGO publica 600 V y 30 A en los grupos de uso B y C, tanto para UL 1059 como para CSA 22.2 No 158.
¿Sirve en áreas con atmósferas explosivas?
WAGO la describe como apta para aplicaciones Ex e II, con 550 V y 31 A (30 A con puente) y las referencias ATEX PTB 18 ATEX 1006 U / IECEx PTB 18.0013U (Ex eb IIC Gb).
¿Qué medidas y peso tiene?
6.2 mm de ancho, 78.7 mm de alto y 39.5 mm de profundidad (32.9 mm desde el borde superior del riel); pesa 11.3 g.
¿Qué ensayos de vibración y choque lista WAGO?
Ensayos según DIN EN 61373 (categoría 1, clase A/B) en los ejes X, Y y Z, con choque semisinusoidal de 5 g y 30 ms, marcados como «Passed» para equipo de material rodante.
¿Cómo se empaca?
En cajas de 50 piezas, según WAGO.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 2204-1401 - 4-conductor through terminal block. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
