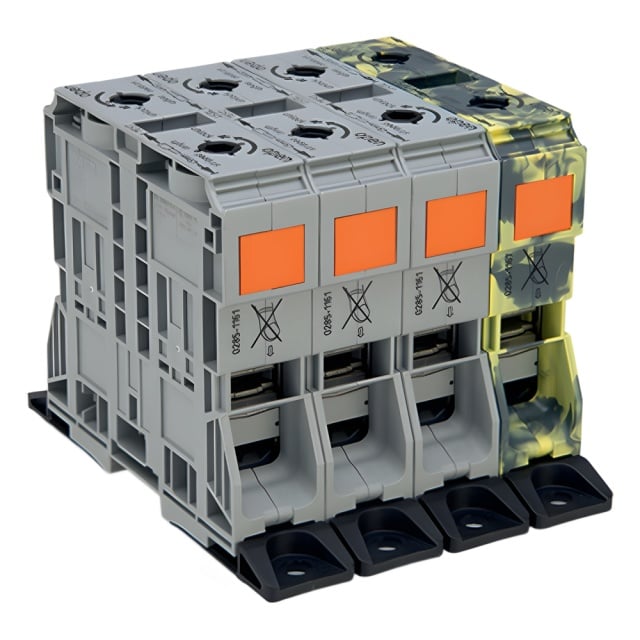

WAGO 285-1165: juego trifásico POWER CAGE CLAMP de 185 mm², 10 puntos y 4 potenciales

Disponibilidad 5 disponibles
Solicitar cotización
Código producto - SKU 285-1165
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    El 285-1165 es un juego trifásico (three-phase set) de la serie 285 de WAGO con borna de alta corriente POWER CAGE CLAMP de 185 mm² (350 kcmil), 10 unidades de conexión y 4 potenciales totales. Según IEC/EN 60947-7-1 WAGO publica 1000 V y 353 A. Admite conductores de cobre de 50 a 185 mm², con entrada lateral, se acciona con llave en T de 8 mm y se monta con bridas de fijación. La carcasa es de poliamida (PA66) con UL94 V0. Disponible en CJP Telecom bajo cotización.

    353 ACorriente nominal (IEC/EN)
    50 … 185 mm²Conductores de cobre
    10 / 4Puntos de conexión / potenciales
    2200 gPeso

    Datos de la página oficial de WAGO del artículo 285-1165. Valores eléctricos según IEC/EN 60947-7-1.

    Valores eléctricos

    Datos publicados por WAGO.

    NormaIEC/EN 60947-7-1
    Tensión nominal (III/3)1000 V
    Tensión de impulso nominal (III/3)12 kV
    Corriente nominal353 A
    UL 1059, grupos de uso B y C600 V / 310 A
    Dirección de cableadoEntrada lateral

    Conexión

    Datos de conexión de WAGO.

    Unidades de conexión10
    Potenciales totales4
    Niveles1
    TecnologíaPOWER CAGE CLAMP
    AccionamientoLlave en T de 8 mm / herramienta de operación
    Material del conductorCobre
    Sección nominal185 mm² / 350 kcmil
    Conductor sólido, trenzado e hilo fino50 … 185 mm² (1/0 AWG … 350 kcmil)
    Hilo fino con casquillo aislado50 … 150 mm² (1/0 AWG … 300 kcmil)
    Hilo fino con casquillo sin aislar50 … 185 mm² (1/0 AWG … 350 kcmil)
    Longitud de pelado45 … 47 mm

    Dimensiones, montaje y material

    Según WAGO.

    Ancho128 mm
    Alto desde la superficie123 mm
    Profundidad170 mm
    DiseñoTipo horizontal
    MontajeCon bridas de fijación, en panel
    Nivel de marcajeMarcaje lateral
    ColorMulticolor
    Material aislantePoliamida (PA66)
    Clase de inflamabilidad UL94V0
    Grupo de materialI
    Libre de halógenosSí
    Carga de fuego19.664 MJ
    Peso2200 g
    Temperatura de procesamiento-35 … +85 °C
    Temperatura de operación continua-60 … +105 °C
    Unidad de empaque1 pieza

    Preguntas frecuentes sobre WAGO 285-1165: juego trifásico POWER CAGE CLAMP de 185 mm², 10 puntos y 4 potenciales

    ¿Cuántos puntos de conexión y potenciales tiene el 285-1165?

    10 unidades de conexión y 4 potenciales totales, en un solo nivel, según WAGO.

    ¿Qué conductores admite?

    Cobre de 50 a 185 mm² (1/0 AWG a 350 kcmil) en sólido, trenzado e hilo fino. Con casquillo aislado, de 50 a 150 mm²; sin aislar, de 50 a 185 mm².

    ¿Qué corriente y tensión publica WAGO?

    Según IEC/EN 60947-7-1: 1000 V, 12 kV de impulso (categoría III, contaminación 3) y 353 A. Para UL 1059, grupos B y C: 600 V y 310 A.

    ¿Cuánto se debe pelar el conductor?

    De 45 a 47 mm, según WAGO.

    ¿Cómo se acciona la conexión?

    Con llave en T de 8 mm (herramienta de operación); WAGO indica que no hace falta llave dinamométrica ni preparar el conductor, por ejemplo con casquillos.

    ¿Cómo se monta?

    Con bridas de fijación para montaje en panel, en diseño horizontal. No es de riel DIN.

    ¿De qué material es y qué temperatura soporta?

    Carcasa de poliamida (PA66), UL94 V0, libre de halógenos. Temperatura de operación continua de -60 a +105 °C.

    ¿Qué indica WAGO sobre RoHS?

    WAGO indica estado RoHS «Compliant, no exemption».

    ¿Quiere cotizar WAGO 285-1165: juego trifásico POWER CAGE CLAMP de 185 mm², 10 puntos y 4 potenciales?
    Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.

    WhatsApp · [email protected]

    Fuentes: WAGO 285-1165 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
