WAGO 285-135: borna de paso de 2 conductores, 35 mm², POWER CAGE CLAMP, 125 A

Código producto - SKU 285-135

Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.

¿Quieres cotizar o tienes dudas?

Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

Descripción

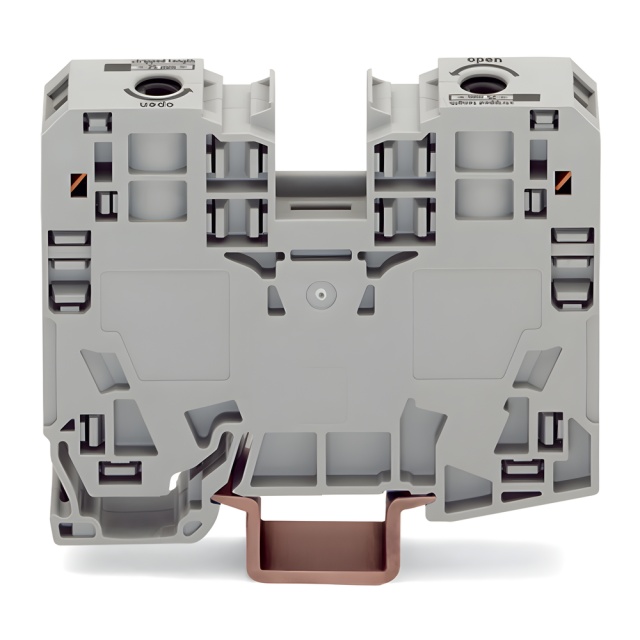

La 285-135 es una borna de paso de 2 conductores de la serie 285 de WAGO con tecnología POWER CAGE CLAMP y sección nominal de 35 mm². Según IEC/EN 60947-7-1 WAGO publica 1000 V, 8 kV de impulso y 125 A. Admite conductores de cobre de 6 a 35 mm² con entrada lateral, 2 ranuras para puentes y marcaje lateral, y es apta solo para riel DIN 35 x 15. Es gris, de poliamida (PA66) UL94 V0 y pesa 79.4 g. Disponible en CJP Telecom bajo cotización.

125 ACorriente nominal (IEC/EN)

1000 VTensión nominal (III/3)

6 … 35 mm²Conductores de cobre

16 mmAncho

Datos de la página oficial de WAGO del artículo 285-135. Valores eléctricos según IEC/EN 60947-7-1, categoría de sobretensión III y grado de contaminación 3.

Valores eléctricos

Datos publicados por WAGO.

Norma	IEC/EN 60947-7-1
Tensión nominal (III/3)	1000 V
Tensión de impulso nominal (III/3)	8 kV
Corriente nominal	125 A
Pérdida de potencia por polo	4.062 W a 125 A
UL 1059, grupos B y C	600 V / 115 A
Dirección de cableado	Entrada lateral

Conexión

Datos de conexión de WAGO.

Unidades de conexión	2
Potenciales totales	1
Niveles	1
Ranuras para puentes	2
Tecnología	POWER CAGE CLAMP
Accionamiento	Herramienta de operación
Material del conductor	Cobre
Sección nominal	35 mm²
Conductor sólido, trenzado, hilo fino y con casquillo (aislado o sin aislar)	6 … 35 mm² (8 … 2 AWG)
Longitud de pelado	25 mm

Dimensiones, montaje y material

Según WAGO.

Ancho	16 mm
Alto	86 mm
Profundidad desde el borde superior del riel	63 mm
Montaje	Solo para riel DIN 35 x 15
Nivel de marcaje	Marcaje lateral
Color	Gris
Material aislante	Poliamida (PA66)
Clase de inflamabilidad UL94	V0
Grupo de material	I
Carga de fuego	1.099 MJ
Peso	79.4 g
Temperatura de procesamiento	-35 … +85 °C
Temperatura de operación continua	-60 … +105 °C
Unidad de empaque	15 piezas

Ensayos que WAGO lista (aplicaciones ferroviarias)

Ensayos de vibración y choque listados en la página oficial; no se afirma cumplimiento más allá de lo que WAGO marca como aprobado.

Especificación de ensayo	DIN EN 50155 (VDE 0115-200):2022-06
Procedimiento	DIN EN 61373 (VDE 0115-0106):2011-04; categoría 1, clase A/B
Ejes de ensayo	X, Y y Z
Choque	5 g, semisinusoidal, 30 ms, 3 positivos y 3 negativos por eje
Resultado que indica WAGO	«Passed» en vibración y choque para equipo de material rodante

Preguntas frecuentes sobre WAGO 285-135: borna de paso de 2 conductores, 35 mm², POWER CAGE CLAMP, 125 A

¿Cuántos conductores conecta la 285-135?

Dos unidades de conexión y un potencial, con 2 ranuras para puentes, según WAGO.

¿Qué calibres admite?

Cobre de 6 a 35 mm² (8 a 2 AWG) en sólido, trenzado e hilo fino, con o sin casquillo. La sección nominal es de 35 mm².

¿Qué corriente y tensión publica WAGO?

Según IEC/EN 60947-7-1: 125 A, 1000 V y 8 kV de impulso (categoría III, contaminación 3). Para UL 1059, grupos B y C: 600 V y 115 A.

¿En qué riel se monta?

WAGO indica que solo es apta para riel DIN 35 x 15.

¿Cuánto hay que pelar el conductor?

25 mm, según WAGO.

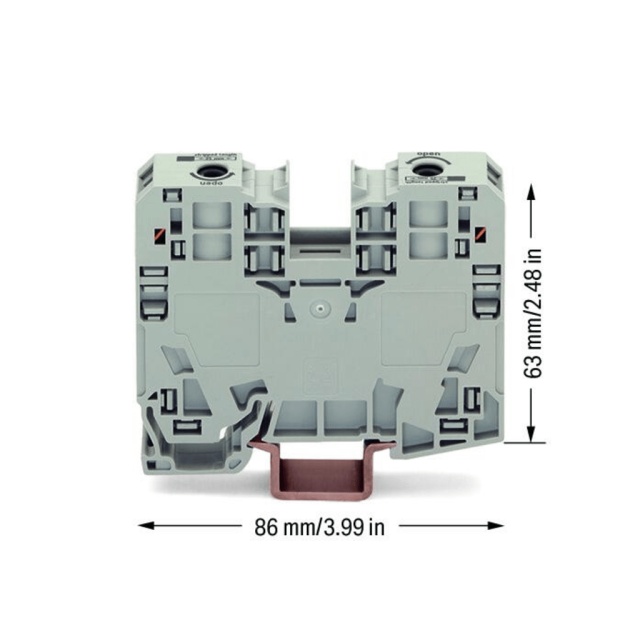

¿Qué medidas y peso tiene?

16 mm de ancho, 86 mm de alto y 63 mm de profundidad desde el borde superior del riel; pesa 79.4 g.

¿Qué ensayos de vibración y choque lista WAGO?

Ensayos según DIN EN 61373 (categoría 1, clase A/B) en los ejes X, Y y Z, con choque de 5 g de 30 ms; WAGO marca como aprobado el esfuerzo de vibración y choque para equipo de material rodante. La especificación citada es DIN EN 50155.

¿Qué indica WAGO sobre RoHS?

WAGO indica estado RoHS «Compliant, no exemption».

¿Quiere cotizar WAGO 285-135: borna de paso de 2 conductores, 35 mm², POWER CAGE CLAMP, 125 A?
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.

WhatsApp · [email protected]

Fuentes: WAGO 285-135 - ficha oficial del artículo. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
