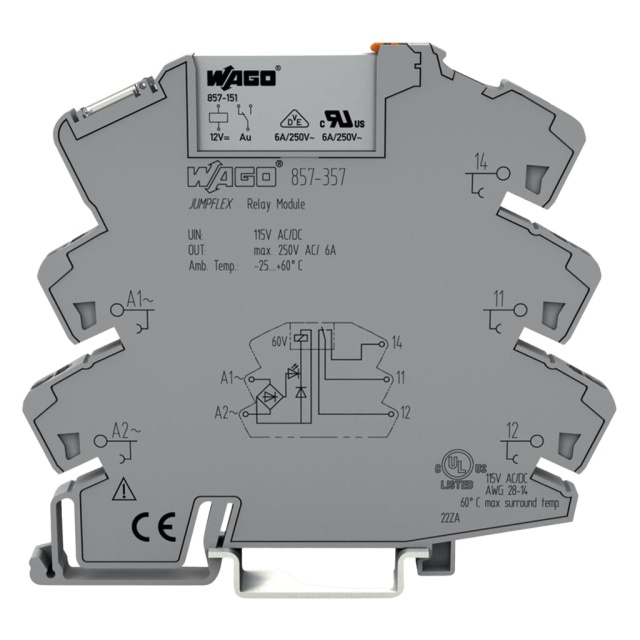

WAGO 857-357: módulo con relé de 115 V CA/CC, 1 inversor, 6 A, 6 mm, Push-in CAGE CLAMP®
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El 857-357 es un módulo con relé de WAGO de solo 6 mm de ancho, con tensión nominal de entrada de 115 V CA/CC (rango ±20 %), 1 contacto inversor de AgSnO2 y una corriente permanente límite de 6 A. Según WAGO tiene indicador LED amarillo, aislamiento reforzado entre el circuito de control y el de carga (rigidez dieléctrica de 3.51 kVrms), conexión Push-in CAGE CLAMP®, IP20 y montaje en riel DIN 35. Opera de -40 a +60 °C. Disponible en CJP Telecom bajo cotización.
Datos de la página oficial de WAGO del artículo 857-357.
Circuito de control
Datos de WAGO.
| Tensión nominal de entrada UN | 115 VAC/VDC |
|---|---|
| Rango de tensión de entrada | ±20 % |
| Corriente nominal de entrada a UN | 4 mA |
| Rango de frecuencia nominal (tensión de entrada) | 50 … 60 Hz AC / 0 Hz DC |
Circuito de carga
Datos de WAGO.
| Número de contactos inversores | 1 |
|---|---|
| Material del contacto | AgSnO2 |
| Corriente permanente límite | 6 A |
| Corriente de arranque (resistiva) máx. | (AC) 20 A / 0.02 s |
| Tensión de conmutación máx. | 250 VAC |
| Potencia de conmutación (resistiva) máx. | AC 1500 VA; DC (ver curva de límite de carga) |
| Categoría de utilización | AC-15: 3 A / 250 VAC; DC-13: 2 A / 24 VDC |
| Carga mínima recomendada | 10 V / 10 mA; 24 V / 1 mA |
| Tiempo de cierre (típ.) | 15 ms |
| Tiempo de apertura (típ.) | 25 ms |
| Tiempo de rebote (típ.) | 3.5 ms |
| Vida eléctrica (NA, carga resistiva, 23 °C) | 50 x 10³ operaciones de conmutación |
| Vida mecánica | 5 x 10⁶ operaciones de conmutación |
| Frecuencia de conmutación con/sin carga (máx.) | 6 min⁻¹ / 180 min⁻¹ |
| Indicador de estado | LED amarillo |
Seguridad y protección
Datos de WAGO.
| Tensión asignada | 300 V |
|---|---|
| Tensión de impulso asignada | 4 kV |
| Tipo de circuitos | Circuitos de red |
| Categoría de sobretensión | III |
| Grado de contaminación | 2 |
| Rigidez dieléctrica circuito de control/carga (AC, 1 min) | 3.51 kVrms |
| Rigidez dieléctrica contacto abierto (AC, 1 min) | 1 kVrms |
| Aislamiento control/carga | Aislamiento reforzado (separación segura) |
| Aislamiento entre equipos contiguos del mismo tipo | Aislamiento doble (separación segura) |
| Aislamiento hacia equipos contiguos de otro tipo | Aislamiento básico |
| Nota de seguridad de WAGO | Para cumplir los requisitos de aislamiento reforzado debe colocarse un tope final (249-116) junto a equipos de otro tipo; equipos del mismo tipo son los de igual diseño (serie) dispuestos uno junto a otro en el riel con la misma orientación |
| Nota de aplicación | Las cargas inductivas deben amortiguarse con un circuito de protección eficaz |
| Grado de protección | IP20 |
Conexión y datos físicos
Datos de WAGO.
| Tecnología de conexión | Push-in CAGE CLAMP® |
|---|---|
| Conductor sólido | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Conductor de hilo fino | 0.34 … 2.5 mm² (22 … 14 AWG) |
| Hilo fino con casquillo aislado | 0.34 … 1.5 mm² (22 … 16 AWG) |
| Longitud de pelado | 9 … 10 mm |
| Ancho | 6 mm |
| Alto | 94 mm |
| Profundidad desde el borde superior del riel | 81 mm |
| Montaje | Riel DIN 35 |
| Posición de montaje | Horizontal (de pie/acostado); vertical |
| Color | Gris |
| Material aislante (carcasa principal) | Poliamida (PA66) |
| Grupo de material | I |
| Clase de inflamabilidad UL94 | V0 |
| Carga de fuego | 0.437 MJ |
| Peso | 32.2 g |
Condiciones ambientales y normas
Datos de WAGO.
| Temperatura de operación a UN | -40 … +60 °C |
|---|---|
| Temperatura de almacenamiento | -40 … +70 °C |
| Temperatura de procesamiento | -25 … +50 °C |
| Humedad relativa | 5 … 85 % (sin condensación) |
| Altitud máxima de operación | 2000 m |
| Normas y especificaciones que WAGO lista | EN 61010-2-201; EN 61810-1; EN 61373; UL 508; ATEX; IECEx |
| Relé básico WAGO | 857-155 |
| Unidad de empaque | 25 piezas (SPU: 1) |
| RoHS | Cumple, con excepciones 7(a) y 7(c)-I |
Preguntas frecuentes sobre WAGO 857-357: módulo con relé de 115 V CA/CC, 1 inversor, 6 A, 6 mm, Push-in CAGE CLAMP®
¿Qué tensión de bobina tiene el 857-357?
Tensión nominal de entrada de 115 V CA/CC con rango de ±20 % y corriente nominal de entrada de 4 mA, según WAGO.
¿Qué carga soporta el contacto?
Corriente permanente límite de 6 A, hasta 250 VAC y 1500 VA resistivos en AC (con curva de límite de carga para DC). Categorías de utilización: AC-15: 3 A / 250 VAC y DC-13: 2 A / 24 VDC.
¿Qué aislamiento tiene?
WAGO indica aislamiento reforzado (separación segura) entre control y carga, con rigidez dieléctrica de 3.51 kVrms, categoría de sobretensión III y grado de contaminación 2.
¿Qué tiempos de respuesta publica WAGO?
Cierre típico de 15 ms, apertura típica de 25 ms y rebote típico de 3.5 ms.
¿Cómo se conecta?
Con Push-in CAGE CLAMP® para conductor sólido o de hilo fino de 0.34 a 2.5 mm² (22 a 14 AWG); con casquillo aislado, de 0.34 a 1.5 mm² (22 a 16 AWG). El pelado es de 9 a 10 mm.
¿Qué medidas tiene y cómo se monta?
6 mm de ancho, 94 mm de alto y 81 mm de profundidad desde el borde superior del riel. Se monta en riel DIN 35, en posición horizontal o vertical.
¿Cuándo se necesita un tope final?
WAGO indica que debe colocarse un tope final (249-116) junto a equipos de otro tipo para cumplir los requisitos de aislamiento reforzado.
¿Qué rango de temperatura tiene?
De -40 a +60 °C en operación a UN y de -40 a +70 °C en almacenamiento.
Le enviamos disponibilidad y tiempo de entrega. Atendemos empresas y gobierno, con factura.
Fuentes: WAGO 857-357 - Relay module. Contenido redactado por CJP Telecom con apoyo de inteligencia artificial a partir de esas fuentes; confirme los datos críticos con el fabricante antes de una compra o una operación.
