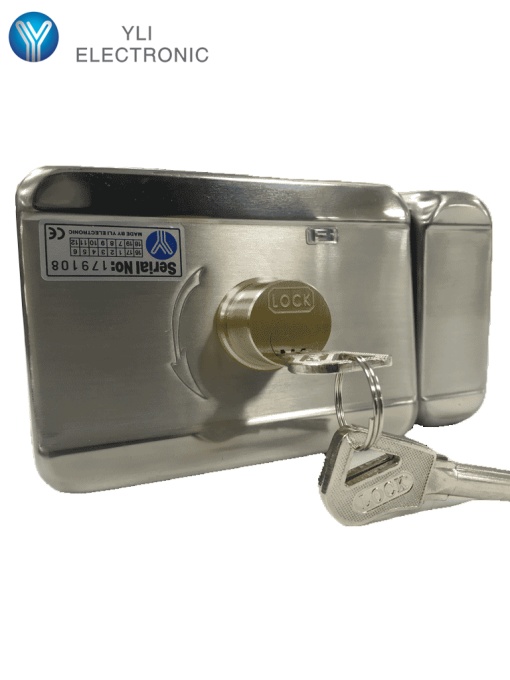

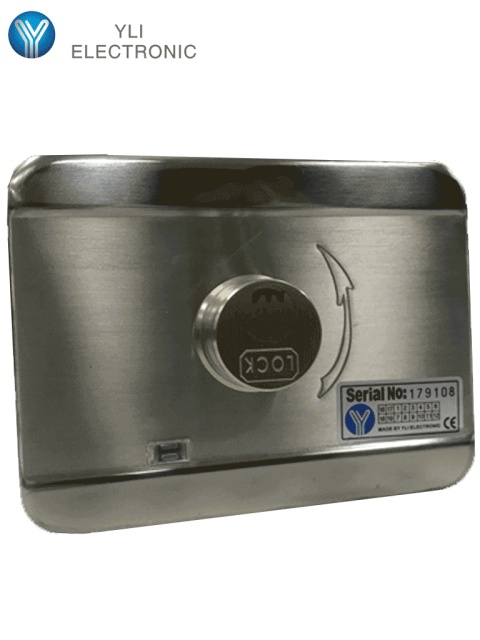

YLI YLI069016 YLI ABK703BS - Cerradura inteligente con cierre automatico cuenta con juego de 3 llaves sensor con luz LED de status o correcto cerrado apertura con pulso voltaje de 12VDC

Descripción

YLI069016 YLI YLI ABK703BS - Cerradura inteligente con cierre automatico cuenta con juego de 3 llaves sensor con luz LED de status o correcto cerrado apertura con pulso voltaje de 12VDC

Informacion General

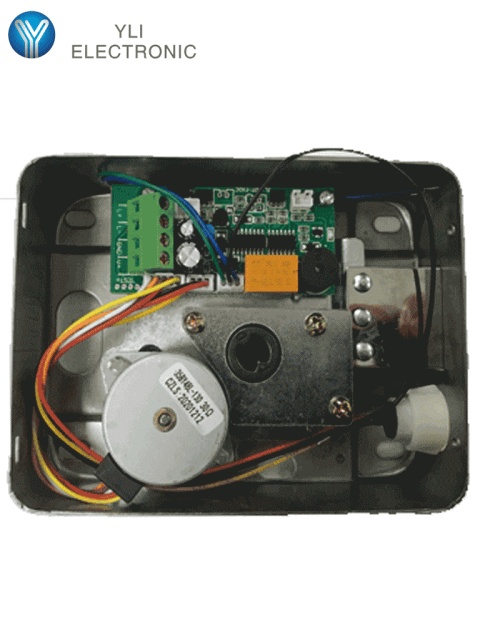

La cerradura inteligente YLI ABK703BS es una solución de alta seguridad controlada por un motor electrónico que manipula el picaporte con precisión ideal para sistemas de control de acceso. Su tecnología anti impacto incluye un sensor de alta sensibilidad que asegura un cierre correcto detectando cualquier error y corrigiéndolo automáticamente. Fabricada en acero inoxidable ofrece un cierre silencioso y cuenta con la función de autodetección. Es compatible con sistemas de control de acceso que utilicen pulsos secos y se utiliza ampliamente en aplicaciones como fábricas almacenes y estaciones base. Incluye 3 llaves de alta seguridad y es importante señalar que no se manejan repuestos de llaves por parte del proveedor. Su tamaño compacto y su robustez hacen de esta cerradura una opción confiable y eficiente para mejorar la seguridad en diversas instalaciones.

Caracteristicas y Especificaciones

• Motor inteligente para control electrónico del picaporte.
• Función de autodetección y auto-corrección.
• Material: Acero inoxidable resistente y duradero.
• Cierre silencioso.
• Tecnología anti impacto para mayor seguridad.
• Incluye 3 llaves de alta seguridad.
• Tamaño de bloqueo: 130L x 100W x 61.25D mm.
• Fuente de alimentación: DC 12V ± 10%.
• Corriente de arranque: 350 mA.
• Corriente de operación: 25 mA.
• Rango de temperatura de funcionamiento: -20°C a +50°C.
• Longitud de la lengüeta de cierre: 20 mm.
• Peso: 1.45 kg.

Incluye

• Cerradura y contra
• Complementos de instalación
• 3 llaves de alta seguridad.

Nota importante:

TVCenLinea.com no maneja repuestos de las llaves por razones de seguridad. En caso de necesitar llaves adicionales o de reemplazo se recomienda contactar a un cerrajero local de confianza ya que este servicio no está disponible a través del proveedor.

Incluye

• Cerradura y contra
• Complementos de instalación

FUNCIONES PRINCIPALES

• Conexión Normalmente Cerrado.Fácil Instalación.Aumentar seguridad en accesos o puertas controladas.
• 12vDC o 24vDC.
• IDEAL para: integrar chapa con KIT de videoporteros controles de acceso & paneles de alarma

PARAMETROS TECNICOS

• Tamaño de bloqueo: 130L X 100W X 61.25D(mm)
• Prueba de fallo: Se bloquea al energizar
• Fuente de alimentación: DC 12V ± 10%
• Corriente de arranque: 350 mA
• Corriente de operación: 25 mA
• Temperatura: -20°C +50°C
• Longitud de la lengüeta de cierre: 20 mm
• Material: Acero inoxidable
• Aplicaciones: Ampliamente utilizada en el campo inteligente fábricas almacén bases de estación y sistema de control de acceso inteligente.
• Peso: 1.45 Kg

DIMENSIONES

*Las medidas se encuentran en milímetros.

DIAGRAMA DE CABLEADO

En la imagen podemos observar la conexión de los equipos.
