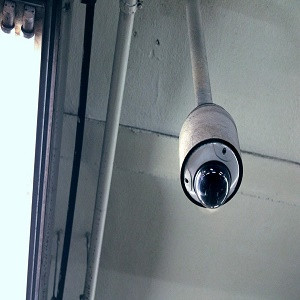

¿Cómo se configuran los presets, el patrón y la patrulla en Hikvision PTZ IP?

Hikvision PTZ IP: Configuración de presets, patrón y patrullas [2023]

Aprende de manera correcta a configurar los presets, patrones y patrullas de Hikvision PTZ IP y disfruta de todas las bondades de sus funciones.

La tecnología día con día presenta nuevas opciones para hacer más sencilla y avanzada tu experiencia al utilizar las cámaras IP que van saliendo al mercado. Muchos de estos equipos son en sí mismos una muestra de lo que la modernidad puede llegar a realizar con sólo configurar sus herramientas correctamente.

Las cámaras de seguridad domo PTZ de Hikvision son cámaras motorizadas con funciones de giro, inclinación y zoom. Según el modelo, el zoom óptico suele ser de 4x a 30x.

En el mercado existe una amplia gama de cámaras PTZ con diferentes opciones. Por ejemplo, la cámara CM44-VCUC cuenta con un zoom óptico de 5x y un ángulo de visión horizontal de 83,7°, lo que la hace ideal para videoconferencias.

En contraparte, para transmisiones IP y Broadcast, la serie CM70-IP con zoom óptico de 12x/20x/30x y salida simultánea de baja latencia HDMI, SDI, USB 2.0 y transmisión de video IP será tu mejor opción.

Elementos esenciales de Hikvision PTZ

Una de las principales características de estas cámaras es que puede moverse o rotarse en tres distintos ejes: Paneo, inclinación y alejar o acercar por medio de Zoom, todo ello para capturar una imagen con la mejor calidad posible.

Además este dispositivo es muy versátil y compatible con diversas aplicaciones. Así mismo puedes manipularla tanto para detalles en particular como para un escenario general.

Puedes grabar momentos adicionales, sin perder ningún detalle que desees capturar. Las cámaras PTZ están diseñadas para instalaciones permanentes y funcionan bien con poca luz.

Los métodos de control comunes para la cámara incluyen VISCA, Pelco-D/ mediante RS232, RS485, IR y sobre todo, IP.

Dos usos en la industria de la videovigilancia

El término cámara PTZ tiene dos usos en la industria de productos de vigilancia y videoseguridad.

En primer lugar, es un acrónimo de Pan-Tilt-Zoom, que solo puede referirse a una característica específica de la cámara de seguridad.

En segunda instancia, las "cámaras PTZ" también pueden representar toda la categoría de cámaras de seguimiento automático.

En esta categoría, los cambios en el sonido, el movimiento, las propiedades térmicas o una combinación de estos desencadenan cambios en la cámara, el enfoque y el campo de visión.

Control remoto infrarrojo y cambio de posición específica

Cuenta con un control remoto IR incluido a dichas cámaras, pero también puedes acceder a ellas usando otros controladores.

Se puede almacenar y recuperar rápidamente una posición específica de panorámica, inclinación o zoom.

Puede cambiar entre varios disparos con facilidad gracias a estas posiciones predeterminadas.

Las cámaras PTZ le permiten almacenar hasta 255 presets con una precisión de 0 punto 1 grado.

Giro de diferentes ángulos de manera remota.

Cámara todo en uno. Puede llegar a ocupar el lugar de otras cámaras o un sistema multicámara que se utilicen en el mismo momento, pero de manera más eficaz y sencilla.

Lo mejor del caso es que en lugar de usar muchas cámaras fijas, puede reemplazar esta acción por sólo dos o tres de ellas.

Las cámaras PTZ se utilizan en una variedad de entornos y circunstancias, entre ellas:

Educación.
Grandes conferencias.
Radiodifusión.
Videoconferencias.
Edificio de la iglesia.

Rasgos principales en la mayoría de los modelos:

2 megapíxeles a la máxima resolución (2560 por 1440).
Sensor CMOS de barrido progresivo de 1/2,8" (Alto rendimiento).
Color 0.005 Lux @ (F1.2, AGC ON) es la iluminación mínima.
(Filtro ICR) Real Día/Noche.
4,8 a 153 mm (zoom óptico de 32X; zoom digital de 16X) es la distancia focal.
Distancia IR inteligente en infrarrojo: 200 metros.
HLC, ROI, WDR 120 dB, BLC, intrusión de área, cruce de línea, desempañador y EIS son características estándar.
Compresión: H. 265 / H. 264.
La plataforma Hik-Connect es compatible con ella.

Características, tanto eléctricas como físicas

Potencia: 42 W a 24 VAC y Hi-PoE.
Las condiciones de funcionamiento incluyen una humedad máxima del 90% y temperaturas entre -30°C y 65°C.
Uso exterior IP66/IK10 (antivandalismo).
El brazo de montaje en pared (DS-1602ZJ) es una característica del PTZ.
Protección contra voltajes transitorios y sobretensiones.
220 x 353 puntos de 4 mm de tamaño.
Peso desde cinco kilogramos.
En el caso de que se requiera PoE para alimentar el domo, se recomienda utilizar el modelo LAS-6057-CNRJ45.
excluye la fuente de alimentación.
operaciones generales:
Panorámica: 360°.
Giro automático en inclinación.
300 / 8 / 4 es el preajuste (Preset), la patrulla y el patrón.
Autocontrol.

Función PARK ACTION (función de inicio).

Soporte para tareas programadas.
Se admiten hasta 20 usuarios simultáneos.
Entradas de alarma: 2.
Salidas para la alarma: 1.
Entradas de audio: 1.
Una salida de audio.
Número de puerto de red 1 (10/100/Hi-PoE).
El almacenamiento Micro SD con ANR (recuperación automática de red) es de hasta 256 GB.
Es compatible con ISUP y ONVIF (perfil S, perfil G y perfil T).

Función analógica e híbrida

La cámara PTZ puede girar alrededor de dos ejes, horizontal y vertical, acercar o alejar (zoom), y enfocar manual o automáticamente un área u objeto.

Esto significa que este tipo de cámara se puede girar en el plano vertical (tilt en inglés) y en el plano horizontal (panning), así como acercar o alejar el zoom de forma manual o automática.

Puede ser analógico, IP o híbrido, es decir, una combinación de ambas características.

Para las cámaras PTZ analógicas, los comandos generalmente se envían a través de un par de cables conectados a un teclado o directamente al dispositivo de grabación a través de RS232 o RS485.

La transmisión de video es por cable coaxial o cable UTP con balun de video.

Para dispositivos IP, todos los comandos PTZ se envían a través del mismo cable de red utilizado para la transmisión de video.

Las funciones que se pueden agregar a una cámara PTZ incluyen:

Máscara de privacidad: le permite bloquear o enmascarar áreas específicas de la escena para verlas o grabarlas.

Posiciones preestablecidas: Muchas cámaras PTZ y domo PTZ normalmente permiten programar de 20 a 100 posiciones preestablecidas. Las regiones siguen la cámara.

Principales ventajas

Las cámaras PTZ se pueden controlar de forma remota, por lo que no necesita estar cerca.

Una vez instaladas, las cámaras PTZ generalmente no requieren mucho mantenimiento o atención, excepto en caso de avería o limpieza.

La movilidad de la cámara permite a los usuarios rastrear objetos en movimiento y seguirlos siempre que estén dentro del alcance de la cámara.

Las cámaras PTZ se utilizan principalmente para vigilancia.

Se pueden comprar en agencias privadas para monitorear el hogar.

Son más comúnmente utilizados por agencias corporativas, militares y policiales para monitorear productos y áreas públicas.

Posición prestablecida para dirigir la cámara

Una posición preestablecida (preset), es una vista guardada usada para dirigir rápidamente la cámara PTZ a una posición específica.

Un preset consiste en los siguientes ajustes:

Posiciones panorámicas
De inclinación
Zoom,
Enfoque e iris.

Características relevantes de los Presets, Patrullas y Patrones en un DVR.

Preset.- Un punto de preset es una posición/punto de seguimiento definido por el usuario. Puede llamar al número de punto preestablecido y cambiar fácilmente a la posición establecida de la escena.
Patrulla: Una patrulla es una pista de escaneo definida por un grupo de puntos preestablecidos definidos por el usuario. Puedes llamar a una patrulla para escanear automáticamente la escena una por una entre los puntos preestablecidos personalizados.
Patrones: Los patrones son secuencias repetibles almacenadas de panorámicas, inclinaciones, zooms y movimientos de puntos preestablecidos que se pueden invocar automáticamente mediante un comando o las funciones configuradas (alarmas, inactividad, tareas cronometradas, etc.)

Cómo instalar Hikvision PTZ

Antes de empezar:

Asegúrate de que el contenido del paquete esté completo y de que el dispositivo esté insertado.
Bien embalado incluyendo todas las piezas de montaje.
No tires de la cámara PTZ con un cable resistente al agua; ya que la resistencia al agua se verá afectada.
No toques las burbujas directamente con las manos.
No enciendas la cámara hasta que se complete la instalación, esto, para garantizar tu seguridad personal y la del equipo.
Los pasos de instalación deben realizarse con la alimentación apagada.

Instalación de la tarjeta de memoria

Puedes instalar una tarjeta de memoria para almacenamiento local.
Accede a la ranura de la tarjeta de memoria.
Gira la cubierta en su lugar e inserta la tarjeta en la
ranura e insértala.
Gira la cubierta y deslízala hacia atrás.
Quita los tres tornillos en la parte inferior de la cámara para exponerlos.
Alinea e inserta la tarjeta de memoria en la ranura indicada.

Configuración de Hikvision PTZ a un DVR

Equipado con una unidad de giro/inclinación integrada y un receptor de imagen digital, el domo IR Speed proporciona una respuesta sensible y un rendimiento confiable al tiempo que garantiza la claridad y la estabilidad de la imagen.

Gracias al sensor de imagen infrarroja y al grupo de iluminación infrarroja, puede usarse incluso en la oscuridad al capturar los rayos infrarrojos reflejados por los objetos.

Con una gama completa de características y equipos, los domos de velocidad se pueden utilizar en una variedad de aplicaciones de vigilancia, entre ellas bosques, vías férreas, aeropuertos, puertos, pozos de petróleo, plazas, parques, hitos, carreteras, estaciones, estadios, etc.

Puede operar el domo a través del controlador. Los dispositivos de control incluyen teclados de control, DVR, DVS, etc.

Esta sección enumera los ajustes preestablecidos definidos por el sistema con funciones especiales.

Estos ajustes preestablecidos no se pueden editar.

Para acceder de forma remota a los preajustes definidos por el sistema, puede seleccionar el número de preajuste de la lista desplegable en el panel PTZ del controlador a través de un navegador web.

En el domo, puede establecer movimientos de panorámica, inclinación y zoom y establecer funciones de control PTZ como puntos o presets preestablecidos, patrullas y patrones.

Hay dos formas de crear y configurar presets, patrullas y patrones en Turbo HD PTZ:

A través de DVR.
A través del software IVMS4200 (Ingrese a PTZ OSD)

La capacidad de crear presets, patrullas y patrones directamente desde el DVR es uno de los beneficios de tener un PTZ turbo de Hikvision conectado a un DVR de Hikvision.

Crear ajustes preestablecidos.
Crear una patrulla.
Habilite la función de acción de estacionamiento.

Para crear un preset PTZ a través de DVR, debe seguir los pasos a continuación.

Después de confirmar que el PTZ está conectado al DVR a través del protocolo Coaxitron o RS485 y que el PTZ responde a los movimientos a través del control PTZ del DVR.
Vaya a Menú principal (A) - Cámara (B) - PTZ (C).
En el menú PTZ, seleccione la cámara a configurar (D).
Establecer y guardar el punto seleccionado.
Borra los preajustes (Presets) creados previamente.
Borra todos los preajustes configurados.
Recupera manualmente el preajuste seleccionado.
El uso de los controles PTZ coloca la cámara en el punto deseado y presenta opciones predeterminadas (E) en la interfaz de usuario.
Ahora seleccione los números preestablecidos que componen [1,2,3…256] y presione set ( F).
Estas acciones crean ajustes preestablecidos.
Para crear más ajustes preestablecidos, debe repetir el punto 1.3 y solo cambiar la posición de PTZ.

Generar un ajuste preestablecido para crear una patrulla

Patrol es el sucesor de PTZ creado por un grupo de ajustes preestablecidos, por lo que primero debe generar un ajuste preestablecido (siga el punto 1).
Después de generar un preajuste, ingrese al menú PTZ y seleccione Patrulla (G).

Después de seleccionar la patrulla para configurar, haga clic en "Establecer" o "Establecer" (H), y aparecerá la siguiente interfaz.
Esta interfaz configura los preajustes seleccionables (I), la duración o tiempo de retardo de cada punto seleccionado (J) y la velocidad de rotación de PTZ (K).
Método de configuración - Seleccione el preajuste "1" y configure la velocidad y el tiempo de exposición, para proceder a seleccionar el siguiente preajuste, debe presionar Agregar (L) una vez que hayamos terminado de ingresar los preajustes deseados, seleccione OK (M).
Hasta este punto, nuestro DVR ha sido configurado con presets y patrullas para generar rutinas establecidas en nuestro PTZ.

Creación de patrullas preestablecidas.

Configure la cámara PTZ para recorrer los preajustes (saltar de uno a otro en un orden fijo).
Primero debe configurar un ajuste preestablecido y seleccionar algunos detalles importantes.
Se permiten hasta cuatro patrullas (Patrulla predeterminada 1, 2, 3 y 4) para cada cámara PTZ, y cada patrulla puede tener unas ocho (puntos clave) predeterminadas.

Recomendaciones

Ya sea por Hikvision Coaxitron o por comunicación RS-485, debe haber comunicación entre el DVR y el PTZ (debemos poder moverlo a través del control PTZ).

Haga clic en la ventana de la aplicación.
Aparecerá la ventana de control de PTZ.
Haga clic en el botón Instalar.
Aparecerá la ventana de control de PTZ.
Presione el botón SET para ingresar al menú preestablecido de PTZ.

Últimos pasos y verificación

En la ventana Control PTZ, haga clic en Aparecerá la siguiente ventana.
Seleccione un preset de la lista desplegable y establezca el tiempo que la cámara permanece en el preset (unidad: segundos).
Luego configure la velocidad de rotación (1: lento, 9: rápido).
Pulse Aceptar para guardar la configuración.
El preset se agrega como un punto, como se muestra a continuación.
Utiliza los pasos anteriores para agregar todos los ajustes preestablecidos (Presets).
Completa la configuración y presiona en la opción Aplicar para guardar la configuración.
La esencia de la Patrulla 1 ahora está completa.
Haga clic con el botón derecho en la lista desplegable para iniciar Patrol Preset 1. Para detener, haga clic en Detener.

Activación de la función Park Action

El último paso es habilitar el parámetro Park Action en PTZ para que el procedimiento se active automáticamente.

Seleccione Preset 95 para abrir el menú OSD de la cámara y presione Llamar o Llamar (N).
Se desplegará la siguiente figura.
Este es el menú OSD de PTZ.
Al seleccionar Configuración de domo (usando Iris+), aparece la siguiente interfaz.
Seleccione Acción de estacionamiento, seleccione una patrulla, preajuste o patrón establecidos, guarde los cambios con Iris + y salga del menú.

Cómo restaurar una contraseña en DVR

Dado que el usuario está utilizando el dispositivo por primera vez, no se proporciona una contraseña de forma predeterminada y debe establecerse y activarse.

Estos son los pasos simples a seguir si no se establece una contraseña:

Para recuperar la contraseña, el usuario enviará el número de serie del DVR y la fecha actual, el equipo de soporte técnico de Hikvision enviará el código de recuperación al usuario y lo ingresará en el menú local.
