Fire/Lite: ES/200XI cómo agregar anunciador ANN80 en panel ES/200X

Aprende un poco más sobre las características del Panel direccionable de detección de incendio Fire/Lite: ES/200XI y cómo  agregar el anunciador ANN80. Quédate hasta el final.

Si deseas optimizar tu sistema de seguridad anti incendios, llegaste a la entrada correcta, porque vamos a guiarte paso a paso para que conozcas las novedades que trae la nueva versión mejorada de Fire/Lite, el modelo ES/200XI, un Panel direccionable de detección de incendio inteligente. Un legado de Fire/Lite simple pero con un rendimiento seguro y confiable.

El novedoso panel de control de alarma Fire/Lite ES/200XI permite agregar el anunciador ANN80 de forma automática con sólo programar sus funciones y potenciar la combinación de los detectores direccionables de incendio y CO.

Sigue leyendo hasta el final, y conoce de cerca el Fire/Lite ES/200XI y sepas cómo agregar anunciador ANN80 en el panel ES/200X. Un dispositivo equipado para brindar mayor capacidad y conveniencia mientras garantiza una seguridad sorprendentemente simple y altamente efectiva.

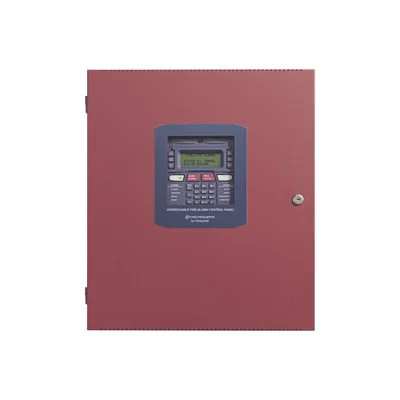

¿Qué es el panel de incendio direccionable Fire/lite ES/200XI?

En el mundo de las alarmas anti incendios, se conoce como un ecosistema de incendio direccionable a la serie ES de FireLite, una alternativa novedosa y tecnológica que funciona a través de una técnica de comunicación digital, donde el mecanismo de control o panel tiene la capacidad para identificar un dispositivo de detección o módulo específico que envía ciertas señales.

De este modo, el Fire/lite ES/200XI panel direccionable, ejecuta un proceso que a simple vista parece complejo, aunque realmente es sencillo, porque se realiza a través de un código de identificación que se configura en cada detector, que por lo general usan los sistemas estandarizados para transmitir los datos y la alimentación del detector.

El más recomendable

El panel direccionable Fire/lite ES/200XI es parte del catálogo de paneles direccionables más actualizados disponibles en el mercado actual. Y surgió de la necesidad de disponer de una mejor identificación del lugar o área donde se produce la señal de alarma de  incendio, y lo logra gracias al desarrollo tecnológico incorporado al dispositivo.

Por todo ello, el Fire/lite ES/200XI panel direccionable, pertenece a esta nueva generación de tecnología que permite incorporar, mezclar y usar sistema a través de un circuito SLC (Signaling Line Circuits). Actualmente denominado lazo en vez de zona, porque ofrece más accesorios de aviso de alarmas.

Es decir, gracias a sus paneles ofrece la posibilidad de identificar el tipo de accesorio específico que envía la señal al panel, conocidos hoy como puntos. Que a su vez estos puntos del sistema se direcciona a determinada cantidad de SLC contenidas en el número de puntos de cada lazo.

Conoce las alarmas Fire/lite

El modelo Fire/Lite ES-200XI como panel direccionable de detección de incendio pertenece a la serie Fire/Lite Alarms desarrollados por el conglomerado corporativo  Honeywell Automation and Control Solutions.

Es una empresa global pionera que encabeza la lista de proveedores de soluciones de productos y servicios, que buscan optimizar la eficiencia y rentabilidad de los sistemas de seguridad anti incendios. Cumple rigurosamente la normativa internacional sobre el mantenimiento de ambientes seguros y cómodos en hogares, edificios e industria en general.

Una marca con trayectoria en sistemas de seguridad

Tiene en su haber una larga trayectoria y experiencia en el mundo de la seguridad, ya que Fire/lite data de 1952, pionera en lanzar al mercado sistemas de alarmas contra incendios direccionables.

Actualmente desarrolla comunicadores de gestión de alarma contra incendios en formatos pequeños y medianos, robustos y eficientes, con un tipo de alimentación a distancia, anunciadores y productos de evacuación por voz. Una prueba de ello es el modelo de panel direccionable Fire/Lite ES-200XI.

Con el panel direccionable Fire/Lite ES/200XI, ya no tienes que preocuparte por incendios fortuitos en tu negocio

Este elocuente enunciado, quiere decir que ahora con el Fire/Lite ES/200XI Panel direccionable de detección de incendio se puede convertir en una solución efectiva para predecir potenciales accidentes. Siendo por tanto, un aliado confiable para delegar y promover mayor tranquilidad en el entorno, sea en el negocio o el hogar.

El panel  de Fire/lite ES/200XI es de 198 puntos, es decir, tiene capacidad para admitir hasta 198 dispositivos direccionables; es compacto, rentable e inteligente, equipado con atributos y prestaciones que coadyuvan efectivamente en la optimización de la seguridad en todo tipo de escenarios.

Características más resaltantes

Como bien se indicó en líneas anteriores, la serie Fire/lite ES ofrece sistemas inalámbricos novedosos y de alta tecnología especialmente para sistemas de detección de incendios. Dentro de sus características más notorias es que son escalables, es decir, admite cualquier tipo de proyectos.

Por lo cual Fire/Lite ES-200XI es un panel direccionable de detección de incendio que se integra con otros sistemas de alarmas en funcionamiento, puesto que el objetivo es optimizar la protección de aplicaciones desafiantes e instalaciones más costosas, además de ampliar dichos sistemas en los edificios. Cuyos atributos más resaltantes se describen a continuación:

• Ofrece todas las garantías y protocolos de seguridad previstos en los listados y certificaciones: UL, FM, CSFM y FDNY.
• Como un dispositivo de comunicador preinstalado, tiene la capacidad de gestionar hasta 198 dispositivos direccionables (99 detectores y 99 módulos), como el caso del panel ES/200X.
• Ofrece una capacidad de carga/descarga gracias a su unidad de memoria USB.
• Tiene una modalidad de configuración muy sencilla y amigable para el usuario.
• Tiene la capacidad para soportar ambientes hostiles, porque contiene un detector direccionable multicriterio SD/355CO (humo, calor, CO, etc).
• Puede soportar bases con sonido direccionables.
• Cuenta con sólo 4 botones básicos para programar sus funciones operativas.
• Cuenta con capacidad incorporada tipo A diseñadas para 4 NAC; sin necesidad de incorporar ninguna tarjeta opcional.
• El panel ES/200X sin comunicador, indica eventuales contratiempos en dispositivos SLC no programados.
• Detecta de forma automática los módulos de control tipo relé frente a NAC, mientras está en la etapa de programación automática.
• Está equipado con un práctico controlador y anunciador de pantalla para SWIFT en su panel de control.

Ventajas

El dispositivo Fire/Lite ES/200XI direccionable de detección de incendio es el sustituto más reciente de las alarmas anti incendios direccionable inteligente (FACP), por lo cual supera el modelo MS/9050UD/LS. Una versión que no incluye un comunicador.

Supera igualmente la capacidad de dispositivos, ya que ahora es de 198 equipos direccionables con cualquier tipo de combinación de detectores o módulos. Y aunque se programan de la misma forma que los paneles direccionables Fire/lite anteriores, el Fire/lite ES-200XI ofrece otras ventajas a saber:

• Al tener menos botones para programar sus funciones (sólo 4) ahorra tiempo durante el proceso de automatización de tareas, y al mismo tiempo permite las actualizaciones y programación del panel a través de USB.
• Asimismo, permite ahorrar por concepto de instalaciones inalámbricas Swift, gracias a los paneles Fire/lite con conexión inalámbrica incorporada. Además de facilitar las tareas a través del controlador de pantalla y su práctico anunciador.

Compatibilidad

La nueva versión de Fire/lite, condensada en el modelo ES/200XI es un panel direccionable de detección de incendio más amigable y abierta, ya que es compatible con la plataforma de monitoreo Alarmnet, que dentro de otras tareas permite:

• Ofrece un servicio altamente eficiente para instalar sistemas o bases de monitoreo.
• El panel Fire/lite ES/200XI es compatible también con los enunciadores ES50X y ES200X respectivamente.
• Dentro de las aplicaciones remotas disponibles, el equipo Fire/lite ES/200XI no admite la descrita en la normativa contra incendios, conocida como TC2 (vetada por la norma de incendio NFPA72).
• Ofrece la función de presentar los eventos en tiempo real.
• En cuanto al monitoreo, se sugiere optar por un Software de Securithor.
• En términos de requerimiento técnicos, el panel Fire/lite ES/200XI es compatible con sistemas como: ES50X; ES200X o MS9600UDLS, adicional a una fuente receptora 7810IR o 7810PC + Securithor.

¿Cómo agregar el anunciador ANN80 en el panel Fire/lite ES/200X?

Por su parte, El ANN80, se trata de un anunciador de incendios que complementa el el Fire/lite ES/200X. Para lo cual ofrece una pantalla LCD retroiluminada con  capacidad para 80 caracteres; es un equipo robusto y compacto similar a la pantalla del panel de control de alarma contra incendios (FACP).  Indica al usuario cómo está el estado general del sistema en cuanto a:

• Condiciones de alimentación CA.
• La alarma.
• Potenciales problemas en el sistema.
• La supervisión.
• La alarma silenciada.

En general, el anunciador ANN80 y el FACP establecen una comunicación efectiva, gracias a la interfaz serial de 2 hilos que usa. En cuanto al formato de comunicación, ambos equipos se conectan y alimentan por 2 cables adicionales, bien sea por el FACP del host o a través de la fuente de alimentación filtrada listada en UL remota.

Proceso de configuración

El panel Fire/lite ES/200XI direccionable de detección de incendio y el anunciador ANN80, se vinculan siguiendo un proceso de configuración sencillo y amigable para el usuario, cuyos pasos para agregar este dispositivo al panel es como sigue:

• El primer paso a seguir es hacer la conexión del anunciador al panel.
• Luego de finalizar la conexión, lo siguiente es colocar una dirección válida al anunciador ANN80 a través de los dip switch con una ruta aceptada y segura.
• Acto seguido, acceder a la función de programación e ingresar el código estándar por defecto 00000000.
• Después hay que ingresar o navegar por las distintas opciones de programación, y seleccionar la sección Annunciators.
• Una vez en la opción indicada, hay que optar por Primary.
• Ya dentro de la opción anterior, elegir y pulsar en Autoconfigure.
• Luego de ello, hay que salir de la programación, pulsando varias veces el botón Esc.
• El último paso es cuando el panel Fire/lite ES/200XI se reinicie e identifique el nuevo anunciador  ANN80 conectado a él.

Reinicio del panel

En caso de ser necesario reiniciar el panel Fire/lite ES/200XI direccionable de detección de incendio a su estado original de fábrica, es posible hacerlo de formar también muy sencilla y en pocos pasos, como se evidencia a continuación:

• El paso inicial para reiniciar el panel Fire/lite ES/200XI, es acceder al menú disponible en el dispositivo en el botón 1.
• Luego ir a la opción programing mode en el botón 2 del equipo.
• Después colocar la clave de instalación que también es 8 veces 0. De no contar con este código será necesario enviar el dispositivo a la tienda autorizada donde se compró, puesto que no hay otra forma de acceder a las funciones sin esta clave.
• Ya dentro del programa, ir al correspondiente programa y pulsar el botón 4 veces la flecha hacia abajo.
• Al observar en pantalla la opción programa, pulsar la tecla 2, en cuyo caso el sistema preguntará si se desea borrar todo, sólo los puntos o sensores donde no haya ninguna programación, como la fecha, hora, etc; que son módulos integrados al sistema.
• Por el contrario si se desea eliminar todo el sistema se presiona la tecla 1, a lo cual pregunta si estás seguro de realizar este cambio total, y de ser el caso, pulsar dicho botón seguido de la tecla escape 2 ó 3 veces hasta salir de esta opción de programación.
• Enseguida el sistema mostrará el mensaje de que está guardando los cambios efectuados al equipo.
• Si todo el sistema del panel direccionable Fire/lite ES/200XI de detección de incendio está funcionando correctamente, el único requisito para resolver los problemas y retomar los valores de fábrica, es desconectar la batería y conectar las resistencias.
• En el apartado de remo de zinc en el nack 1, 2, 3 y 4 de ser el caso de tratarse de un ajuste del panel conectados a la batería.
• Si la conexión es de esta forma, el sistema mostrará luego de restablecer los valores de fábrica, que dicho panel no tiene disco o dispositivos conectados, siendo el único requisito a tener en cuenta.
• En caso de presentar el error anterior, el sistema emitirá un sonido agudo indicando que hay un problema, el cual desaparece pulsando en nat abierto y ajustando la configuración, repitiendo el proceso.

Conoce los atributos más destacados del anunciador ANN80 del panel ES/200X

Es importante que ahora que sabes cómo agregar el anunciador serial de Fire/lite ANN/80 al panel ES/200XI para obtener un rendimiento y funcionamiento óptimo, también conozcas algunos detalles operativos/técnicos de esta útil herramienta de seguridad.

En este sentido, al encender el dispositivo o bien en la guía del usuario, se mostrará un texto en inglés contentivo de la siguiente información del sistema:

• Descripción del anunciador.
• Tipo de zona.
• Descripción de la alarma del punto independiente.
• Estado de problema o supervisión.
• Otras etiquetas alfabéticas personalizadas y programadas en el panel de control.

Adicionalmente, anunciador serial de Fire/lite ANN/80 para el panel ES/200XI además cuenta con los interruptores de control para acceder remotamente a las prestaciones o nudos críticos del sistema. (Se trata de una opción similar a una llave para habilitar operaciones no permitidas de los interruptores de control).

Prestaciones

Para comenzar, cabe destacar que el anunciador Fire/lite ANN/80 para el panel ES/200XI es 100% compatible con otras versiones de paneles de la marca, como los modelos MS/9050UD; MS/9200UDLS; MS/9600UDLS, además de la nueva serie Endurance ES50X; obviamente nuestro producto estrella ES50XI, así como los ES200X y ES200XI respectivamente, cuyas prestaciones básicas abarcan:

• Se puede colocar por vía remota hasta 1.800 mts desde el panel ES50XI.
• Sus interruptores de control especiales permiten confirmar acciones, silenciar alarmas, evacuar requerimientos y/o restablecer funciones.
• En cuanto a los interruptores específicos de control, estos facilitan al usuario activar/desactivar funciones de manera autónoma remota.
• Los interruptores son como unas llaves para activar/desactivar los comandos de control, además de bloquear el acceso no autorizado al anunciador.
• Ofrece un sistema totalmente supervisado.
• Su alarma/sirena local se puede activar o desactivar desde el panel central o menú de opciones.
• Es capaz de mostrar el estado general de la alarma, posibles problemas y su supervisión por punto específico.
• Permite una instalación con distancias hasta de 1.800mts.
• En caso de detectar alguna falla de CA, se apaga la iluminación con el objetivo de mantener la energía de las baterías del sistema; y se vuelve a encender en caso de sobrevenir algún evento de alarma.
• El anunciador Fire/lite ANN/80 ofrece un montaje directo en una pared o bien, en un cajetín eléctrico tradicional.
• Brinda un listado en UL 864.
• Su útil pantalla de LCD retroiluminada permite accionar 20 caracteres x 4 líneas.
• Se encarga de imitar cualquier tipo de información visualizada en el panel Fire/lite ES/200XI.
• Los interruptores de control permiten un reconocimiento confiable del sistema, silencio de señal, simulacro y reinicio.
• El interruptor de llave además de habilitar/deshabilitar interruptores de control, también bloquea mecánicamente el gabinete del anunciador ANN/80.
• Ofrece un práctico gabinete de supervisión manual opcional para el usuario.
• La iluminación LED del anunciador ANN/80 indica el estado actual del sistema de alimentación CA; alarma; fallar; supervisión y silencio de la alarma.
• El ANN/80 se conecta a la terminal ANN/Bus en el FACP, por lo cual demanda una programación mínima del panel direccionable Fire/lite ES/200XI de detección de incendios.

Funcionamiento del Fire/lite ES/200XI panel direccionable de detección de incendio

En cuanto al funcionamiento del panel direccionable Fire/lite ES/200XI, cabe señalar que su eficiente sistema de detección de incendio se activa de forma oportuna para proporcionar una respuesta de emergencia rápida ante un eventual incendio, cuya finalidad es que las personas en peligro inminente tengan la oportunidad de huir de la estancia de forma rápida y segura.

De tal forma que, en caso de producirse un incendio el panel de incendios Fire/lite ES/200XI recibe una señal del detector de humo, que es un sistema de rociadores, un pulsador o estación manual. Ante la emergencia la central de incendios puede recibir el aviso de los detectores de humo, que emiten un fuerte ruido para avisar a los ocupantes del inminente peligro.

Al ser un dispositivo dotado de un funcionamiento moderno, contiene un microprocesador que envía información desde los dispositivos del edificio al panel Fire/lite ES/200XI, por lo cual al ser un detector de incendio direccionable es capaz de identificar el equipo que emite la señal, lo que facilita la ubicación precisa del potencial incendio, permitiendo así actuar con mayor rapidez.

Una línea de circuitos de gran precisión y eficiencia

El Fire/lite ES/200XI está dotado de un punto y SLC (Signaling Line Circuits), elementos similares a una línea de circuito de señales, al cual se conectan todos los demás elementos o puntos, y que se encargan de indicar si el panel está en una situación de iniciación (alarma de fuego), que dicho panel puede controlar, a través de ellos.

De este modo, cada  circuito SLC aporta potencia, comunicación y supervisión de todos los accesorios conectados al mismo, además de la capacidad para soportar un volumen variable de puntos, que en nuestro caso, el Fire/lite ES/200XI es de hasta 198 dispositivos direccionables.

Consideraciones finales

Es importante que previo a comprar el  Fire/lite ES/200XI panel direccionable de detección de incendio, se evalúe el área o edificación donde se instalará, o si se destinará para sustituir un sistema existente. Ello con la finalidad de ajustar o acondicionar el dispositivo a las características existentes del ambiente y del propio panel de control para satisfacer las necesidades reales del edificio.

Este estudio previo también permitirá determinar la cantidad de Fire/lite ES/200XI Panel direccionable de detección de incendio en cada área de la estructura. Puesto que el objetivo es disponer de un panel que alerte a las personas a través de los dispositivos de notificación u otras características.

Tal consideración determinará la implementación de este sistema sofisticado para que resulte efectivo, y pueda acoplarse con los rociadores y ser capaz al mismo tiempo de bloquear puertas, desactivar la electricidad o ascensores de la edificación donde se instalará el sistema con panel direccionable Fire/lite ES/200XI de detección de incendio.

Igual de importante, es garantizar que el panel Fire/lite ES/200XI efectivamente tenga la capacidad de respuesta ante un potencial peligro de incendio. Toda vez que este tipo de sistemas de detección direccionable, está indicado para instalaciones medianas menos complejas, indistintamente de la alta tecnología que posee el Fire/lite ES/200XI.

Por último, es conveniente potenciar el o los dispositivos con otros sistemas de seguridad anti incendios. Como el caso de los  análogos direccionables, como una opción para sistemas en espacios medianos o grandes, una solución efectiva para dar respuesta a la complejidad que pueda sobrevenir, o solucionar otros tipos de controles que no sean necesariamente de incendio.
