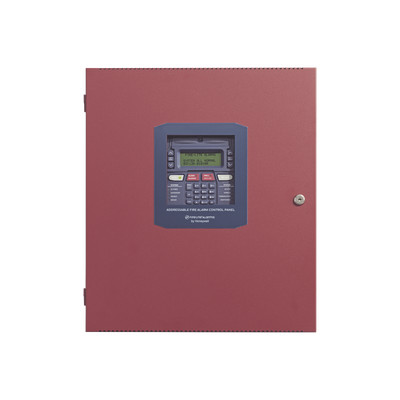

FIRE-LITE: ES-50XI Panel direccionable de Detección de incendio. Conoce los detalles

Conoce todos los detalles del Fire-Lite: ES-50XI Panel direccionable de Detección de incendio y cuida de tus espacios.

En esta oportunidad queremos compartirte todas las características del detector de incendios Fire Lite ES-50XI, esto con el fin de que conozcas todas las bondades que puede brindarte a la hora de salvaguardar tu seguridad y la de tu hogar o negocio.

Este panel direccionable inteligente tiene como función principal controlar las alarmas de incendios y es la versión más actual lanzada por Fire-Lite. Cuenta con un amplio número de funciones, una de ellas es que admite hasta 50 dispositivos dotados de diversas funciones muy potentes.

Si buscas un equipo que brinde reconocimiento automático de los controles relé y NAC este panel es el indicado, pues además aporta más flexibilidad. Por otro lado, uno de sus atractivos es que emite información por teléfono móvil y realiza programación remota y local del panel de control.

Es bien sabido la calidad con la que fabrica sus dispositivos la línea Fire-Lite, sin embargo, para reforzar esta idea, el panel direccionable Fire-Lite ES-50XI cuenta con certificados y aprobaciones internacionales como UL, FM, CSFM y FDNY, además está regido por medio de Norma NFPA 72.

Características técnicas de Fire-Lite ES-50XI Panel direccionable de Detección de incendios

Este panel es la versión moderna del modelo MS-9050UD/LS, sólo que en esta ocasión lleva un comunicador preinstalado. Entre sus características más atractivas encontramos:

• El panel Fire-Lite ES-50XI admite 50 dispositivos y se opera a través de FACP, que controla cada uno de los dispositivos.
• Admite base de sonda direccionable. Muestra los errores para dispositivos SLC no programados.
• Las fallas de los equipos de aire acondicionado son monitoreadas por el  centro de control a través de la red telefónica pública.
• Se pueden mantener líneas telefónicas alternativas para proporcionar comunicaciones de respaldo por medio de líneas telefónicas públicas.
• Carga/descarga a través del puerto USB del panel (y cable USB).
• O a través de una conexión Ethernet utilizando un comunicador IPOTS-COM.
• Envejecimiento por memoria USB.  Software para carga/descarga, señalización remota e inversión de polaridad.
• Estación central GSM CELL-MOD o CELL-CAB-FL opcional.

Ventajas de Panel direccionable de Detección de incendios Fire-Lite ES-50XI

Es un detector con diversos atractivos y sobre todo va dorado de funciones como las siguientes:

• Su función se lleva a cabo de manera más precisa, pues el equipo localiza de inmediato el lugar exacto donde se inició el siniestro.
• Los paneles direccionables se pueden usar para integrar aplicaciones que anteriormente solo brindaban servicios.
• El circuito POTS proporciona el estado del sistema del detector.
• Identifica problemas puntuales.
• Verificación de alarma por punto detector.
• La alerta de mantenimiento advierte cuando se acumula polvo en el detector de humo.
• Detección de pasos con audio o sin audio de personas registradas.
• Acepta resistencias para montaje en placa.
• Se utiliza para monitorear el circuito del módulo de control de supervisión.

¿Qué contiene el Panel direccionable de Detección de incendios Fire-Lite ES-50XI?

La caja contiene:

• Dos baterías de 26 amperios por hora.
• Un cargador de baterías CHG-75 externo.
• Requiere baterías CHG-75 de más de 26 amperios por hora y hasta 120 por hora.
• Capacidad mínima de la batería: 7 amperios.
• Manual de uso.
• Garantía de 1 año.

Compatibilidades

Su tecnología de última punta es compatible con:

• Compatible con PAS (Positive Alarm Sequence).
• Acepta Pre-señal por punto (NFPA 72).
• Soporta hasta 16 anunciadores de ANN-BUS: 8 por cada ANN-Bus.
• Reconocimiento de forma remota.
• Permite silenciar alarma, reiniciar y programar simulacro a través de módulos direccionables o anunciador remoto.
• Permite carga y descarga de programas y datos a través de USB con FS- opcional.
• Compatible con dispositivos direccionables Fire Lite.
• El SLC opera hasta 3,000 metros en modo Lite-Speed.
• Compatible con dispositivos inalámbricos SWIFT.
• Aprobaciones: UL, FM, CSFM, FDNY.
• Admite detector multidireccional  SD-355 CO (humo, calor, monóxido de carbono).

Circuitos de salida programables

Un cable SLC direccionable NFPA Clase B cuenta con diversos circuitos. En este sentido, lleva dos circuitos de salida programables que son asignados a las siguientes salidas:

• Circuito impreso bifásico NAC.
• Tiempo de flash NAC seleccionable.
• Aplicación especial 2.5A, 250mA potencia totalmente regulada para NAC.
• Los 24 V CC completos o máximos se comparten entre todos los NAC.
• Dos salidas de relé tipo C programables.
• Soporta hasta 50 zonas de software.
• Protección constante contra incendios durante la programación de la red.

¿Cómo programar el Panel direccionable de Detección de incendios Fire-Lite ES-50XI?

Para el proceso de programación se suele seguir los pasos de otros paneles Fire- Lite direccionables.

Para su programación sin conexión crea el programa completo en tu computadora utilizando FS Tools, software basado en Windows y descarga la programación del sistema de forma local. A continuación te mostramos lo que significa cada color que se pueda activar durante este proceso:

• Alarma de incendio (roja).
• Supervisor (amarillo).
• Problema (amarillo).
• Defecto a tierra (amarillo).
• Fallo de la batería (amarillo).
• Deshabilitado (amarillo).
• Mantenimiento (amarillo).
• Comunicación (amarillo).
• Alarma silenciada (amarillo).
• Teclas de función programables.
• F1-F4 (amarillo).
• Cuatro teclas de función  programadas.
• FS-Tools: Programación de PC  basada en Windows.  El programa puedes descargarlo desde www.firelite.com.

Programación automática para una instalación más rápida

La programación automática o modo de aprendizaje reduce el tiempo de instalación. Para este proceso revisa que los siguientes componentes estén listos:

• Se sincroniza estroboscópica seleccionable para System Sensor, Wheelock y dispositivos Gentex.
• Teclas programadas para hacer más sencillo su mantenimiento.
• Cuenta con un par de relés programables y uno de problema fijo.
• Programador incorporado.
• Incorpora pantalla LCD integral de 80 caracteres con retroiluminación.
• Cuenta con reloj y calendario en tiempo real para controlar el horario de verano.
• Archivo con capacidad para 1000 eventos.
• Base sonora direccionable.
• Detector multicriterio (humo, calor, CO) con respuesta programable.
• Temporizador de retardo del módulo de control.
• Prueba instantánea de sensibilidad del detector.
• Las etiquetas personalizadas en inglés se pueden ingresar de forma manual.

Si tiene algún comentario o duda sobre su funcionamiento, puedes contactarnos en nuestra tienda en línea: CJP Telecom, donde con gusto podremos brindarte ayuda y/o despejar todas tus dudas.

Sin necesidad de cableado blindado

Aunque no necesita cables con blindaje, te recomendamos utilizar SLC. La característica del cableado tiene que ser en forma trenzada para aminorar el ruido eléctrico.

Para cualquier duda sobre la instalación y el manejo de dicho panel, te recomendamos descargar la última versión del software de cada producto antes de configurar el sistema.

Si tienes preguntas sobre el software y la versión adecuada para una aplicación específica, comunícate con soporte técnico.

Monitoreo de módulos

La utilidad de programación FS-Tools te permite programar el FACP local o remotamente desde la mayoría de las computadoras compatibles con Windows.

También puede crear un archivo de programa FACP y guardarlo en su PC para descargarlo más tarde.

Se requiere un conector USB comprado por separado para conectar una PC localmente al puerto USB J20 de la placa base del FACP.

Para la programación remota, la PC debe tener conexión GSM o Ethernet.

Módulos direccionables admitidos

Los detectores direccionables inteligentes proveen información al panel de control mediante el circuito de señal del cable SLC:

• Todos los detectores responden a una dirección SLC.
• Los ajustes se realizan en el cabezal del detector a través de un interruptor decimal giratorio integrado.
• Estos dispositivos (serie 350 y posteriores) funcionan en modo de protocolo de interfaz de bucle invertido clásico (CLIP) o modo Lite-Speed.
• Dentro del mismo circuito, el FACP debe programarse para operar en modo CLIP.
• Consulta la Guía de cableado de SLC para obtener una lista de las direcciones admitidas.
• Para el caso de detectores compatibles o más antiguos, consulta la documentación de compatibilidad de dispositivos.
• El módulo de control y monitoreo proporciona una interfaz entre los paneles de control y las notificaciones y disparadores tradicionales.

Registro facial para una respuesta rápida

• Cada módulo se puede configurar para responder a una dirección mediante un interruptor giratorio integrado.
• Ten en cuenta que los LED parpadeantes en el módulo direccionable indican comunicación entre el módulo y el panel.
• Hace uso de registro facial o  modo Lite-Speed para una respuesta más rápida ante un incidente.
• Si se conectan dispositivos de series más nuevas al mismo cable, el FACP debe programarse para operar en modo CLIP.
• Consulta la conexión del cable SLC; así mismo, revisa el documento de Compatibilidad de dispositivos para obtener una lista de dispositivos heredados aprobados.

Accesorios para dispositivos direccionables

Cada módulo viene con una resistencia de terminación. Es importante destacar los siguientes puntos:

• Consulta la documentación de cada módulo  para obtener información específica.
• El relé de monitoreo de energía de terminación reconocido por UL está diseñado para monitorear la energía de  detectores de humo de 4 hilos y  dispositivos de alarma.
• Conectado a cada módulo y panel de incendios y montado en la placa EOL-C(R/W).
• La placa base ES-50XI incluye conectores de módulos opcionales para los siguientes módulos:
• Tarjeta de comunicación GSM opcional para notificación al panel de control.
• Los puentes en el módulo seleccionan opciones que permiten el cambio de polaridad.
• Se debe cortar el puente JP3 en la placa base para habilitar esto cuando se instala el módulo 4XTMF.

Reacción correcta a las señales de alarma

Sensibilizar y concientizar sobre las señales de alarma contra incendios:

• Los sistemas de comunicación de emergencia pueden tener prioridad sobre el fuego.
• Un sistema de alarma en caso de una emergencia de seguridad.
• Los sistemas de mensajería de voz deben estar diseñados para ser comprensibles
• Los requisitos de idioma y educación deben estar claramente establecidos.
• Bajo ciertas circunstancias, los rayos pueden causar convulsiones en las personas.
• Los estudios muestran que incluso cuando escuchan audio, ciertas personas son incapaces de responder o entender las señales de alarma de incendio.
• Los dispositivos acústicos como bocinas y campanas pueden variar.
• En casos excepcionales, los sonidos de alarma pueden causar molestias.
• Los sistemas de seguridad de vida no pueden funcionar sin electricidad.
• Si falla la alimentación de CA, el sistema solo funcionará con la batería de respaldo.
• Los dispositivos utilizados en el sistema pueden ser técnicamente incompatibles
• Utilice el panel de control para proporcionar servicios.

Comunicación de la señal de alarma

Para aumentar la protección contra fallas en la línea telefónica, has lo siguiente:

• La conectividad IP está sujeta al ancho de banda disponible y puede ser limitada.
• Esto se aplica cuando varios usuarios comparten una red o cuando se aplican políticas de ISP.
• Los paquetes deben seleccionarse cuidadosamente para garantizar la alarma.
• El mantenimiento y las actualizaciones también pueden bloquear las señales de advertencia.
• Se recomienda una conexión celular de respaldo para mayor protección.
• Las conexiones celulares dependen de señales fuertes.
• Esto puede verse afectado por la cobertura de red de su operador de telefonía móvil.
• Se instala un dispositivo de alarma.
• Antena que amplifica la señal.
• Líneas telefónicas necesarias para transmitir señales de alarma al exterior del edificio.
• Se recomienda un conector de señal de alarma de repuesto.

Acorde con Normas de NFPA 72

Las causas más comunes del mal funcionamiento del sistema de seguridad de vida son:

• Hacia una revisión de todo el sistema de seguridad de la vida
• Recomendado por el fabricante y las normas UL y NFPA.
• Debe cumplir al menos con los requisitos de la Norma NFPA 72.
• El mantenimiento debe planificarse de acuerdo con el país y los requisitos.
• Los códigos locales contra incendios deben ser observados y ejecutados por un profesional calificado.
• Solo para instaladores de sistemas de seguridad de vida.

Conclusión

Al ser el panel más actual de la línea de Fire-Lite, el panel ES-50XI es por sí solo una herramienta fundamental a la hora de blindar tu negocio y tú casa de cualquier tipo de incendio o incidente relacionado al fuego.
