FIRE-LITE: MS-2 Panel De Control de Alarma Contra Incendio De 2 Zonas. Calidad garantizada
El Panel De Control de Alarma Contra Incendio De 2 Zonas MS-2 de FIRE-LITE es un panel convencional de detección y alarma contra incendio de dos zonas. Todo lo que buscabas lo traemos para ti.
Las alarmas contra incendio son consideradas herramientas y equipos de vital importancia, sobre todo por la seguridad que aportan en entornos cerrados. Estos sistemas vienen en distintas presentaciones y modelos, y dependiendo de la complejidad pueden funcionar para alertar de incendios, y en otros casos, como el panel de control FIRE LITE MS-2, alertar de congelamiento en el dispositivo o entorno.
Este dispositivo posee características especiales que lo hacen destacar por sobre otros modelos similares de la marca FIRE-LITE. ¿De qué forma? Descubre en este artículo lo más destacado y el funcionamiento durante una emergencia real.
Panel de control de alarma contra incendio FIRE-LITE MS-2: Modelo y definición
El panel de control de alarma FIRE-LITE MS-2 es un dispositivo diseñado para emitir señales de alarma, con el fin de proteger recintos de pequeño y mediano tamaño de potenciales incendios.
El FIRE LITE: MS-2 es un modelo que supervisa detectores de humo y otras funciones de señalización, por eso es llamado MS-2, por su capacidad de detección en dos zonas, es decir, supervisa hasta un alcance de dos espacios por recinto.
Hay que considerar que este panel no detecta señales de humo, su función es traducir las señales que son recibidas por los detectores de humo iMaintenance. Este panel estándar trabaja en conjunto con un grupo con detectores de humo, estaciones manuales, dispositivos de flujo de agua, equipos antisabotaje, etc.
Características destacadas del panel de control FIRE-LITE MS-2
Al tratarse de un panel de control de alarma contra incendio de 2 zonas, el modelo FIRE LITE MS-2 se caracteriza por su capacidad de asistir a otros equipos. Por esa razón, es importante conocer el alcance, capacidad y compatibilidad que ofrece este sofisticado dispositivo.
Protección confiable y versátil
El panel de control de alarma contra incendio FIRE LITE MS-2, está diseñado para ajustarse a modelos de detectores con tecnología iMaintenance de System Sensor. Este es considerado un equipo estándar en detección de incendios, los cuales son muy usados en edificios comerciales o colegios.
Detección de mantenimiento o congelación
Uno de los factores más destacados de este panel es su capacidad de detección de obstrucción y congelamiento. El panel por medio del FACP alerta ante cualquier falta de mantenimiento, o cuando la temperatura esté por debajo de lo indicado, que usualmente es a temperatura ambiente; esta configuración dependerá del ajuste que se le haga al detector.
En cuanto a la sensibilidad de suciedad, el panel MS-2 de FIRE LITE está diseñado para autoprogramar su nivel de sensibilidad de manera automática cuando detecta capas de polvo en su panel. Esta función elimina cualquier posibilidad de falsas alarmas, así como precisión en las señales de emergencias recibidas.
Protocolo de sincronización
Al tratarse de un panel de control, el modelo MS-2 de la marca FIRE LITE proporciona compatibilidad con equipos de las marcas System Sensor, Wheelock y Gentex.
Esta particular ventaja ofrece la capacidad de aumentar las capacidades del panel, como el uso de elementos audibles o visuales contra incendios. Además, brinda la capacidad de silenciar alarmas o sonidos de menor importancia durante una emergencia.
Activación automática de emergencia
Una de las funciones vitales de cualquier sistema de alarma contra incendio es su capacidad de manejar cualquier emergencia, y en este caso en particular, la efectividad en la activación en los protocolos de seguridad.
Como se trata de un panel de control para atender alertas de incendio, sus componentes fueron diseñados únicamente con este fin; esto quiere decir, que la activación se aplicará exclusivamente ante detectores de humo abiertos y activos.
Esta activación es simple, los detectores se activan ante señales de humo y el panel registra estas pulsaciones y activará cualquier dispositivo de señalización audible o visual instalado; a su vez, un LED indicador se activará en el panel, lo que hará sonar una sirena y activará el relé de alarma.
Especificaciones técnicas del equipo FIRE-LITE MS-2
El panel de control de alarma contra incendio FIRE LITE MS-2 es uno de los modelos convencionales de la marca FIRE LITE, sin embargo, proporciona características avanzadas como alertas de mantenimiento y suciedad. En cuanto a sus detalles técnicos, este panel posee las siguientes características físicas y técnicas:
Detalles técnicos
|
Color: |
Rojo vibrante. |
|
Alimentación: |
120 Vca. |
|
Dimensiones (mm): |
381 x 368.3 x 76.2. |
|
Tipo: |
Modelo convencional. |
|
Cantidad de baterías: |
2 (No incluidas). |
|
Relés: |
Alarma, problema y supervisión. |
|
Salidas de notificación programable: |
2.5 amps/24 Vcd. |
|
Detectores convencionales: |
De 2 y 4 hilos. |

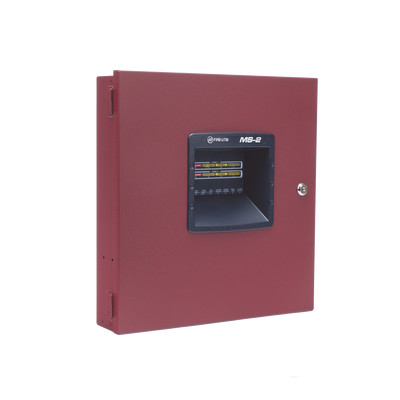

Detalles físicos
Este panel es bastante llamativo por su proporción y color, pero lo que lo hace más distintivo es su forma de cajero de banco, esto gracias a su grosor de 7.75 cm.
Al tratarse de un modelo robusto, el panel FIRE LITE MS-2 es resistente y cuenta con indicadores LED en todo el centro de la superficie, lo que permite facilitar el estatus actual de los sistemas de alarmas contra incendios.
¿Cómo instalar el panel de control FIRE LITE MS-2?
El panel o gabinete se puede instalar directamente sobre una pared, ya sea de manera permanente o semi-empotrada usando el anillo TR-1-R.
Para mayor comodidad, la puerta del panel se puede retirar durante su instalación, el instalador solo debe levantarla por encima de las bisagras. En lo que se refiere a la montura del gabinete, el panel posee 4 aberturas para fijar el cajetín, dos en la parte superior e inferior de la caja.
Es importante seleccionar un sitio limpio, que no tenga tanta ventilación, humedad o vibraciones, este último para evitar la activación del sensor.
En cuanto a la ubicación, debe ser de fácil acceso con suficiente espacio para moverse a través de él. Además, por regla general el panel debe estar por encima de 1.5 metros de distancia del piso; así como tener el lado de las bisagras orientado hacia la izquierda.
Instalar la batería de respaldo: ¿Cuándo y cómo hacerlo?
Si el panel tiene un consumo de 7 hasta 18 amperios por hora, el fabricante recomienda instalar la caja de baterías BB-17F en la parte inferior del panel, el cual tiene unas dimensiones de 21.59 x 12.065 x 37.384 cm.
En lo que se refiere a su instalación, la batería BB-17F se instala en la parte inferior del gabinete. Para conectarlo se debe retirar del panel los orificios ciegos y conectar ambos equipos dejando una distancia entre ellos de media pulgada.
Indicadores LED: Significado en tu panel FIRE LITE MS-2
Un indicador es la forma que un dispositivo emite un mensaje, y en este caso como se trata de un panel contra incendio, los indicadores son del tipo LED.
Cada bombillo emite un color y un comportamiento diferente, que dependiendo del mensaje puede variar.
En este caso, en la parte frontal del panel se ubican 8 indicadores, los cuales se subdividen 4 por zona (Zona 1 y Zona 2) de la siguiente forma:
- Alarma de incendio: Luz roja.
- Supervisión: Luz amarilla.
- Problemas: Luz amarilla.
- Mantenimiento: Luz amarilla.
Componentes del panel de control FIRE LITE MS-2
Este panel posee muchos elementos que lo hacen de muchos formas complejo, pero de manera general sus componentes se pueden dividir en cuatro, los cuales son fácilmente reconocibles a simple vista:
Placa del circuito principal
Este componente contiene el cerebro del panel contra incendio, es decir, el CPU del sistema, fuente de alimentación, componentes primarios y conectores de la interfaz.
Es en el circuito principal donde se instalan los accesorios, ya sea con el fin de querer expandir la utilidad de este panel contra incendios o etc.
Otra cosa que se puede ver dentro del circuito principal son 4 botones: Ack, Alarma silenciosa, reset y Walk Test; cada uno de ellos utilizados con distintos fines.
ACK (Acknowledge)
Esta modalidad se activa cuando el sistema está en modo normal, y se denomina en español como botón de reconocimiento. Se ubica en el panel de interruptores, y su función es silenciar la sirena del sistema. Para activarlo solo debe presionar el botón por un segundo.
Silence o alarma silenciosa
Este es muy similar al anterior, la diferencia es que silencia todos los elementos que pueden silenciarse, aunque al implementar este modo se activa un LED de advertencia.
No obstante, ante una alarma o problema este modo se anula y el panel restablece sus ajustes. Para desactivar esta modalidad solo se debe presionar nuevamente el botón “silence”.
Reset
Como indica su nombre, restablece el sistema y cualquier detector de humo conectado al panel.
Walk Test
El botón de prueba de recorrido permite realizar pruebas audibles o silenciosas del estado del sistema, sin embargo, desactiva temporalmente el relé de alarma, sirena, los detectores de humo entrarán en modo de prueba; y, por último, los indicadores LED en la zona de problemas parpadearán.
Gabinete
Es uno de los elementos más reconocibles, ya que es la caja que carga con todos los componentes de este dispositivo. Sus medidas son 36,8 x 38,65 cm y 7,3, y aparte del circuito y conectores, en él se reserva un espacio para dos baterías de hasta 7 amp y un panel de revestimiento adicional.
Transformador
El transformador es aquel equipo que se encarga de distribuir la energía eléctrica, así como rendir dichas corrientes en un recinto. En este caso, el panel FIRE LITE MS-2 posee un transformador principal de 100 VA, capacidad suficiente para manejar distintos componentes y detectores de humo.
Baterías
El gabinete proporciona al usuario el espacio para 2 baterías de 7 amperios, que aproximadamente tienen un rendimiento de hasta una hora de uso. En caso de querer instalar baterías de mayor capacidad, se debe comprar por separado una caja de baterías certificada.
Nota: Es importante considerar las baterías como una fuente alterna de energía para casos de emergencia, ya que el panel de control trabaja directamente con corriente.
Precauciones al momento de instalar tu panel FIRE LITE MS-2
Para que el panel FIRE LITE MS-2 funcione sin contratiempos, es importante tomar en cuenta ciertos detalles durante su uso:
- Antes de realizar mantenimiento, desconectar todas las fuentes de energía conectadas al panel, ya que los equipos, tarjetas o cables se pueden dañar si se retiran antes de desenergizar.
- No instalar el panel sin antes haber comprendido el manual de instrucciones.
- Al momento de programar o instalar el software es importante realizar una comprobación del sistema, esto incluyendo cualquier tipo de modificación, inclusión o eliminación de datos. Esta precaución es para evitar que estos cambios afecten el sistema, así como los elementos que dependen de él.
- Instalar en un ambiente que no sobrepase la temperatura de 32 grados y 93% de humedad, ya que esto afecta el funcionamiento de los circuitos eléctricos al crearse condensación dentro del panel. Lo recomendado es que esté a una temperatura entre 15 y 27 grados centígrados.
- La medida de los cables también es importante, puesto que afecta el rendimiento y durabilidad del equipo.
- No se recomienda implementar cables de tipo aéreo, pues el panel puede ser más susceptible a rayos.
- Cuando se instala el panel, el fabricante recomienda retirar cualquier cable o componente eléctrico, por el hecho de que al momento de taladrar o limar se puede dañar la integridad de estos elementos.
- Es importante no apretar por completo los tornillos, ya que esto daña la integridad de la rosca y puede ocasionar reducción de presión, y, por tanto, pérdida de contacto o dificultad para retirar la pieza del terminal.
- El panel y todos sus componentes producen estática, por eso se recomienda utilizar una muñequera especial que permita repeler y manipular con seguridad estos componentes.
Limitaciones del panel de control de alarma contra incendio FIRE LITE MS-2
Aunque los sistemas de alarma contra incendio son un elemento de seguridad esencial en cualquier recinto, se debe tomar en cuenta que esto no es un seguro contra incendios.
Si bien los sistemas automáticos se componen de detectores de humo, estaciones manuales, equipos de alarmas audibles y visuales, y, por último, de un panel de control, ninguno de ellos son garantes de una protección como tal de una propiedad o de vidas humanas.
Estos sistemas únicamente proporcionan una alerta temprana, por eso se debe utilizar los mejores equipos y seguir con las regulaciones del país o ciudad de residencia.
