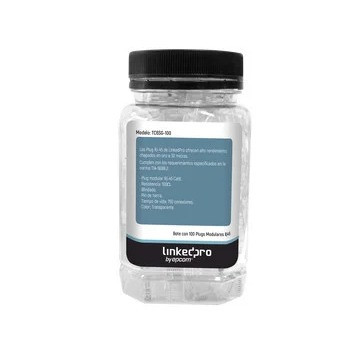

LINKEDPRO BY EPCOM: TC6SG-100 Bote con 100 Piezas de Plug Modular RJ45 Cat6 blindado con pin de tierra. Blindado, con pin de tierra
El Bote con 100 Piezas de Plug Modular RJ45 Cat6 blindado con pin de tierra TC6SG-100 de LINKEDPRO BY EPCOM viene chapado de oro a 30 micras para el mejor desempeño a pesar de muchas conexiones.
Los plugs modulares muchas veces son desestimados comercialmente, sin embargo, su uso como conectores eléctricos para funciones de telecomunicaciones en general, siendo los más destacados el uso en Ethernet y telefonía, lo han convertido en una herramienta fundamental a la hora de realizar conexiones en cables de diferentes categorías y calibres, sobre todo en áreas de alto consumo.
En esta oportunidad, el bote de 100 piezas de plug modular es una herramienta destinada para consumo de conexiones de Ethernet. Su presentación resulta una opción atractiva para aquellos que se desempeñen en el área de las comunicaciones o tecnología, ya que permite realizar conexiones personalizadas de cables de distinto largo o color.
LINKEDPRO BY EPCOM trae en esta oportunidad el modelo TC6SG-100, Bote con 100 Piezas de Plug Modular RJ45 Cat6 blindado. ¡Descubre sus excelentes características técnicas, usos y funcionalidades en este post!
Contenido del bote de LINKEDPRO BY EPCOM: TC6SG-100 de Plug Modular RJ45
Pensado como un producto para áreas estrategias de consumo masivo y para empresas que ofrezcan de instalación de cableado de Ethernet, esta herramienta sin duda es un item que ofrece grandes oportunidades de crecimiento, y vamos a detallar la razón:
En primer lugar, el bote de 100 piezas plug Modular RJ45 de LinkedPro By Epcom es un producto, que por su presentación, permite una personalización de cualquier cableado tipo red.
Además, el bote al tener una capacidad de 100 piezas plug RJ45 ofrece la oportunidad a profesionales para determinar el largo o color del cableado, una característica muy importante a la hora de realizar la instalación.
No solo se ahorra en productos terminados, y costosos, sino que se evita desperdiciar material en espacios pequeños o conexiones puntuales.
Realizar a mano el proceso de armar un cable de red desde cero permite obtener un resultado de alta calidad, ya que las piezas resultan más accesibles al comprarse por separado.
Chapado en oro, y fabricado a partir de 30 micras, este conector RJ45 brinda una protección adicional contra la corrosión. Con la opción de un atractivo bote de 100 plug para cables del tipo CAT6, este producto garantiza 50 usos con una durabilidad a largo plazo de más de 10 años.
¿Qué es un plug modular?
Es un conector eléctrico diseñado como un puerto de entrada para los cables telefónicos y de red.
Este terminal también se le conoce con otros nombres comerciales, como por ejemplo conector de teléfono modular, conector RJ u conector occidental. Su nombre “modular” se plantea por sus orígenes, ya que inicialmente iba a ser un cableado para que los equipos telefónicos fueran más modulares, es decir, que pudieran modificar las señales para obtener una variación en la respuesta inicial.
Ahora bien, este conector por su forma es de género macho, dado que se debe conectar a una toma, por lo general siendo los equipos de red o superficies. Estos conectores se diseñan para engancharse a una superficie fija, por eso es que para quitarlo se debe presionar la pestaña para desbloquear el plug.
Funciones de un pin RJ45
El plug modular RJ45 es una forma física de interfaz, utilizada principalmente para conectar redes de computadoras mediante un cableado estructurado del tipo 5, 5e, 6, 6A y 8.1. Su estructura es de ocho pines eléctricos, que generalmente se utiliza para empatar los extremos de los cables de par trenzados o llamados UTP.
Muchas veces puede llegarse a confundir los plug modulares RJ45 como del tipo 8P8C, sin embargo, el pin RJ45 estándar requiere de una clave que excluye los conectores 8P8C sin clave.
Características de 100 piezas Plug Modular RJ45 de LINKEDPRO BY EPCOM: TC6SG-100
El bote TC6SG-100 Bote con 100 Piezas de Plug Modular RJ45 Cat6 de LinkedPro By Epcom puede parecer un producto sencillo y con pocos detalles técnicos a destacar. Sin embargo, existen cualidades que se deben resaltar de este plug modular, que sin duda son importantes a la hora de elegir el tipo de cable y la forma de montaje del ping.
- Blindado con pin de tierra: Esté término se usa para esa capa metálica que rodea el plug, y se usa para proteger contra interferencias electromagnéticas. Este elemento es fundamental a la hora de elegir el cable Cat6 y el diagrama de cableado; en esta oportunidad el bote de 100 piezas es del tipo T568A/T568B.
- Compatibilidad con cables serie CAT6: Este plug modular RJ45 permite el uso de distintos cables de categoría 6, lo que amplía su uso en múltiples áreas de trabajo.
- Fácil instalación: Por su diseño, los plug modulares RJ45 permiten un montaje rápido y sin tantas dificultades.
- Durabilidad: Al estar chapado de oro a 30 micras (U) para durabilidad extrema, su conductividad es alta y adicional a ello, ofrece una protección contra la corrosión, lo que impide que la pieza se vea afectada por el tiempo. Además, este chapado permite un mejor desempeño, incluso ante múltiples conexiones.
- Calibre: Este plug modular RJ45 es compatible con un cable de red, calibre 23 AWG.
¡El mejor plug modular para tus conexiones red!
LINKEDPRO BY EPCOM: TC6SG-100 Bote con 100 Piezas de Plug Modular RJ45 Cat6 blindado con pin de tierra es una solución confiable, segura y durable para conexiones de PC/PC o PC/RED.
El blindaje permite una protección adicional contra cualquier señal externa, lo que asegura una conexión estable en entornos comerciales o industriales de alto consumo eléctrico.
LinkedPro By Epcom es una marca que en cada producto ofrece la más alta calidad y desempeño, y a través del modelo TC6SG-100 Bote con 100 Piezas de Plug Modular RJ45 se garantiza una conexión duradera.
Desventaja del bote de 100 piezas Plug Modular RJ45 de LINKEDPRO BY EPCOM: TC6SG-100
El bote TC6SG-100 de 100 piezas de Plug Modular RJ45 blindado, es una oportunidad que puede ser ampliamente utilizado en el ámbito de telecomunicaciones y redes informáticas. No obstante, pese a sus muchas ventajas, existe un detalle que se debe tomar en cuenta.
En primera instancia, el diseño de la lengüeta de enganche puede resultar un inconveniente, sobre todo al momento de manipularla. Su diseño es frágil y puede romperse con facilidad, lo que ocasiona la pérdida del enganche del seguro.
Esta lengüeta es una medida de seguridad que evita que el conector se salga del switch o del puerto Ethernet, sin embargo, al no contar con un diseño más robusto se debe colocar una cubierta o adaptador rígido de rampa protectora.
Desde ese punto de vista, el plug modular TC6SG-100 RJ45 blindado es inferior a los diseños de pestaña especiales que están saliendo actualmente en el mercado.
Usos del bote de 100 piezas Plug Modular RJ45 de LINKEDPRO BY EPCOM: TC6SG-100
TC6SG-100 Bote con 100 Piezas de Plug Modular RJ45 Cat6 es una herramienta fundamental para la conexión de cables Ethernet de alto rendimiento.
Este bote de 100 piezas garantiza conexiones de internet de gran velocidad para múltiples espacios, ya sea redes domésticas o de oficina. Cuenta con componentes de la más alta calidad, lo que permite una conexión duradera con el pasar del tiempo.
Ahora bien, el uso de este bote de 100 piezas plug modular RJ45 Cat6 blindado con pin de tierra dependerá de otras herramientas y componentes, como es el cable de red, peladora de cable, pinzas, etc.
Por ese motivo, detallaremos cómo realizar el montaje y el uso correcto de este bote de 100 piezas de plug modular RJ45 Cat6 blindado TC6SG-100 de LinkedPro By Epcom.
Paso 1: Elección del cable
Preparar el cable para realizar el montaje es fundamental, ya que de esto dependerá un buen uso de los 100 plugs modulares RJ45. Para ello, toma en cuenta que al ser un pin blindado con pin de tierra, es necesario tener a la mano un cable con una cubierta protectora metálica del tipo Cat6.
También es importante considerar el uso que se le vaya a dar el cable, ya que los hilos internos tendrán una disposición diferente en el plug modular. En tal caso, si se quiere crear una red entre dos computadoras se necesitará de un cable cruzado tipo T-568A/T-568B, en cambio, si se quiere un cable para conectar una PC con un router o puerto Ethernet, la opción disponible sería un cable paralelo o normal con una configuración T-568B/T-568B.
En esta oportunidad, el cable compatible con el bote de 100 piezas de plug modular RJ45 es del tipo Cat6 cruzado T-568A/T-568B.
Paso 2: Preparación de los pines RJ45
La posición de montaje de los pines es igual de importante, ya que por norma existen dos tipos de configuraciones diferentes: G568A y 568B.
Si se posicionan los pines metálicos mirando hacia arriba, pues el pin número uno es el que está más a la izquierda del plug modular, y el pin número ocho es el que está mirando hacia la derecha.
Ahora bien, es importante contar con las herramientas adecuadas para poder continuar con el siguiente paso: Pelado del cableado. Para ello, tomamos en cuenta los siguientes instrumentos de trabajo:
- Herramienta peladora de cable (crimpadora).
- Kit de accesorio para instalación de redes.
- Pinza de precisión.
- Pinzas para plegar.
- Probador de red o multímetro.
Paso 3: Preparación y pelado del cable
Para comenzar, se debe tomar ambos extremos del cable Cat6 y dejar una distancia aproximada de 5 centímetros en ambos lados, de esta manera se permite utilizar con más soltura la crimpadora o peladora de cable.
La función de la crimpadora es dejar expuestos los hilos internos de la cubierta de PVC. Para ello se debe colocar el cable dentro del orificio de la peladora de cable, la que tiene forma de sacapuntas, y se debe girar la herramienta hasta lograr perforar la cobertura aislante.
Paso 4: Montaje del protector y plug modular RJ45
Antes de realizar el montaje del plug debe ir primero el protector o bota, que es donde se aloja el plug modular RJ45.
Ahora bien, el proceso de montaje implica seguir la configuración por color de los dos tipos de configuraciones: G568A y 568B. Una forma fácil es desenredar los hilos trenzados, de esa forma se identifica más fácil los hilos que debe ir en cada uno de los 8 pines internos.
Una vez se tenga la posición de cada hilo, y el número que le corresponde dentro del pin, entonces se junta y se corta a 1 cm de distancia del extremo cortado de la cubierta del cable.
Presionando, y sin soltar los hilos del cable, se debe introducir en el plug modular RJ45 hasta que lleguen al tope del conector.
Es importante resaltar, que el tope de la cubierta de PVC del cable debe quedar al raz de la pestaña inferior, ya que este va a mantener presionado el cable e impedirá que se mueva o salga.
Por último, una vez colocados los hilos en el orden indicado, se debe introducir el plug en el hueco de 8 pines de la crimpadora y apretarlos. Finalmente, es momento de colocar y apretar el protector en el plug modular.
Este proceso se debe repetir nuevamente para la otra punta, pero ahora con el otro diagrama de configuración.
Paso 5: Prueba de la conexión
Una vez el plug modular RJ45 Cat6 esté montado en el cable, el último paso es verificar su confiabilidad mediante un probador de cables de red.
Para ello, se colocan ambos plug entre la pinza del probador de red o multímetro para detectar la continuidad eléctrica; se enciende el medidor, y mediante los lápices, simultáneamente se coloca en cada uno de los pines.
Una señal de una buena instalación es el sonido que hace el multímetro al momento de tocar ambos pines, siempre y cuando correspondan al mismo número de pines.
