Ubiquiti: GBE-LR Radio airMAX LR de alta capacidad. Guía paso a paso.

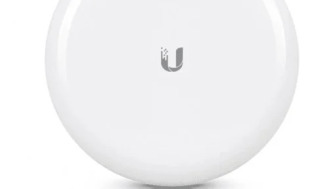

Presentamos la Radio airMAX LR de alta capacidad GBE-LR de Ubiquiti, con antena integrada y de gran alcance, la mejor opción al alcance de tus manos.

Uno de los problemas más frecuentes a la hora de instalar una antena es la vinculación del equipo con la red local de un negocio u hogar. Ubiquiti, ideando una forma de reducir este inconveniente, ha creado equipos con capacidad de enlace automático a la interfaz de UniFi.

Con el simple hecho de montar el dispositivo GBE-LR radio airMAX LR y conectar sus respectivos cables de alimentación, automáticamente el equipo enviará una señal a la PC para establecer la conexión.

Configurar tu propia radio GBE-LR de Ubiquiti no puede ser más simple. Con solo unos pocos pasos podrás elevar tu señal Ethernet, y ver como aumenta la velocidad de navegación de tu internet.

GBE-LR Radio airMAX LR conexión confiable punto a punto

Uno de los puntos fuertes de Ubiquiti son sus antenas de largo alcance y plataforma de fácil gestión. A través de estas antenas los usuarios pueden acceder a señales de internet desde un punto a otro, con una conexión red estable y sin interferencia por ruidos o vientos.

Además, su interfaz gratuita y de acceso ilimitado ha permitido a los usuarios de todo el mundo la administración de sus equipos con un solo clic, incluso en las zonas más remotas.

En este caso, Ubiquiti Networks, Inc. ha equipado con la mejor tecnología de punta a la antena GBE-LR radio airMAX. Ideal para conexiones de largo alcance, y con un rendimiento de hasta 1GB por segundo.

Su diseño es ergonómico, es decir, fácil de instalar, incluso hasta para los clientes menos experimentados. Recomendado para conexiones de largas distancias, con una señal que viaja desde un punto a otro y con soporte web para múltiples redes Wireless.

Conociendo más de cerca a GBE-LR, un producto de alta gama de Ubiquiti

Los productos de Ubiquiti han sido clasificados como de alta gama, por su alta confiabilidad y diversidad de equipos que cubren todo tipo de necesidades del mercado.

Si bien el tamaño de la antena Ubiquiti GBE-LR airMAX no parece ser muy significativo, una vez esté en funcionamiento la señal será capaz de viajar hasta velocidades de 1Gbs por segundo. Además, está diseñada para proveer 60 GHz de enlace por banda frecuencia, en términos simples: Interferencia mínima de ruidos y señales externas, e inclusive para vientos de hasta 125 mph.

Otro aspecto destacado de la antena GBE-LR es el soporte al cliente y la web de acceso gratuito. No importa que tan difícil sea el entorno, el radio de administración de 2,4 GHz ofrece una fácil configuración y soporte mediante señal WiFi.

Solución rápida y confiable: La antena GBE-LR Radio airMAX LR brinda conectividad de alto rendimiento

Una mala conexión a internet es aquella que presenta una señal débil o con mucha interferencia, y, por lo general, suele suceder por la mala calidad de los equipos y su poca capacidad de respuesta de filtrar el ruido externo que rodea la señal Ethernet.

Para dar respuesta a este inconveniente y lograr una señal más estable, algunos usuarios deciden instalar extensores WiFi o redes de malla, equipos que estabilizan la señal de internet.

No obstante, estos métodos son costosos y a largo plazo no son efectivos. Las antenas se han demostrado ser más eficaces, y en este caso la antena GBE-LR Radio airMAX de Ubiquiti no solo amplifica y proporciona un puente de radio de 60 GHz inalámbrico, también repele y protege la señal de rayos UV.

¿Esto es más beneficioso en términos de costo? La respuesta a esta pregunta es simple: Sí, y para entender a largo plazo por qué destacaremos los puntos más sobresalientes de la antena Ubiquiti GBE-LR, Radio airMAX LR.

✓ Rendimiento de datos

La antena posee un rendimiento de 1 Gb/s a través de la banda de radio de 60 GHz, así como un failover en 5 GHz.

¿Qué significa con failover en 5 GHz? Si en algún punto la señal de enlace de 60 GHz se pierde, la radio airMAX LR automáticamente emite la señal de radio redundante de 5 GHz de respaldo, que evita cualquier caída en la transmisión de internet.

Esta alta tasa es una forma de conseguir la mayor conexión posible en los equipos, evitando los cuellos de botellas.

Una banda de radio de 60 GHz maximiza el uso de la señal, ofreciendo conexión a internet inalámbrica estable. En simples palabras, mientras mayor sea la tasa de datos, menor será la interferencia externa.

Un plus adicional es que el dispositivo viene incorporado con un puerto Gigabit Ethernet y un adaptador PoE de 24v.

✓ Antena de alta potencia de 60 GHz

La antena y el plato incorporado proveen tres tipos de ganancia de señal: Una de  38 dBi para banda de radio de 60 GHz, otra de 11 dBi para 5 GHz y por último, una transmisión conjunta de 25 dBm.

El usuario puede elegir desde la interfaz web el ancho de canal de preferencia, ya sea 1 GHz a 2 GHz, para aumentar el rendimiento de la señal.

Esta antena parabólica tiene la capacidad de conexiones de alto rendimiento que alcanza una distancia de 1,24 millas (1.99 km), compatible con anchos de banda de 2.16 GHz.

Definición: dBi

Los fabricantes de dispositivos de internet utilizan la denominación dBi, para referirse a la capacidad de recepción de señal de una antena.

Mientras mayor sea el valor de dBi, la antena tendrá mejor potencia y por ende, mejor recepción de la señal WiFi.

✓ Diseñado para exteriores

Llamado punto a punto por su capacidad de conexión entre dos locaciones diferentes, la antena GBE-LR radio airMAX tiene un alcance de hasta casi 2 kilómetros, con una velocidad de 1 Gbps por segundo.

Está fabricado de una mezcla de aluminio y plástico, para repeler mejor los rayos UV. El airMAX puede operar a una temperatura de -40 a 60 ºC, y soporta vientos de hasta 125 mph (201 km/h).

Al ser un equipo especial para exteriores, la antena GBE-LR tiene incorporado una protección antiestática y electromagnética ESD/EMP de hasta 24 kv.

Todas estas características proporcionan un dispositivo de alto rendimiento para zonas urbanas con alto tráfico. Ya sea el clima, el ruido o la velocidad del viento, Ubiquiti GBE-LR está preparada para proveer una señal confiable a todos sus clientes.

✓ Especificaciones técnicas de antena GBE-LR

¿Qué incluye el unboxing de Ubiquiti?

Ubiquiti GBE-LR Radio airMAX, al igual que muchos productos de Ubiquiti viene con un kit unboxing todo incluido:

• 1 antena parabólica.
• 1 brazo para la antena.
• 2 Brazos estabilizadores.
• 1 soporte de montaje.
• 1 Puertos Gigabit PoE con el soporte de instalación.
• 1 cable de alimentación.
• 1 caja de accesorios, que incluye:
• Tornillo.
• 2 arandelas planas.
• 2 arandelas de seguridad.
• 2 tuercas de brida.
• 1 abrazadera en U.

Guía de configuración de tu radio air MAX GBE-LR: Pasos para su preinstalación

Ya sea que se trate de un enlace entre antenas GBE-LR, o entre una antena airMAX y una antena de transmisión, el uso exitoso de la antena GBE-LR airMAX LR está sujeto por la conexión por línea de vista.

La línea de vista es una conexión sin interrupciones entre un punto A y un punto B. Garantizar que no haya ningún obstáculo es uno de los aspectos básicos al momento de instalar este dispositivo, y dependiendo de ello se podrá garantizar el uso exitoso del equipo.

No obstante, considerar la altura y distancia de montaje no es el único aspecto que se debe conocer, existen otros requisitos igual de importantes y que se va a detallar a continuación:

Requisitos de montaje

Adicional a los componentes que no vienen incluidos en el kit de montaje, es importante tomar en cuenta algunos requisitos para la orientación de la antena parabólica GBE-LR:

• Debe haber una visión clara entre ambos puntos, es decir, entre el acceso GigaBeam y la estación de transmisión de la señal.
• La orientación de montaje debe ser perpendicular al suelo.
• El montaje debe estar un máximo de 1 m de distancia del punto más alto.
• Tejados o similar: Si se instala la antena GBE-LR en el tejado de una casa, el mismo debe estar a un metro por debajo de la punta más alta de la estructura.
• Torres: Si se trata de edificios, el requisito mínimo es de 3 metros de distancia del punto más alto de la torre.
• En cuanto al cableado Ethernet, el mismo debe ser tipo 6 como mínimo, y tener conectores apantallados RJ45.
• Al tratarse de equipos exteriores de metal que están expuestos a tormentas eléctricas, la instalación de un protector contra tensiones es obligatorio; el modelo recomendado es UniFi ETH-SP-G2.

¡Toma nota! Instalar 2 protectores en vez de 1

Para mayor protección, instalar un protector cerca de la antena GBE-LR y otro en el punto de acceso de la torre o edificio. La función de este equipo es absorber potenciales sobretensiones del ambiente y mandarla al suelo, de esa manera se evitan que corrientes eléctricas reboten y electrifiquen.

Descripción general de la antena GBE-LR, Radio airMAX LR

Todo equipo electrónico emite señales, ya sea para ofrecer el estado general del dispositivo o el mal funcionamiento del mismo. Tomando en consideración esta información, el diseño de la antena GBE-LR es simple y solo tiene (3) indicadores: LED, reset y un puerto PoE.

• LED de antena

Se ubican a un lado del brazo principal de la antena GBE-LR. En total son 4 bombillos LED, y dependiendo de cuál esté encendido, el usuario podrá conocer una función específica del funcionamiento del dispositivo. Para ello, se va a detallar su descripción de forma descendente, es decir, desde los bombillos superiores de la antena hacia abajo:

• LED de 60 GHz: Si este bombillo tiene una luz fija, significa que el canal de 60 GHz está activo.
• LED de 5 GHz: La luz es azul, y al igual que el caso anterior, si está fija, el enlace en uso es de 5 GHz.
• LED de LAN: Si está fijo, es indicativo que el equipo está conectado a través de conexión red local. Si parpadea, significa que hay actividad con la señal.
• LED de alimentación: Hay 6 indicadores para este bombillo LED:
• Blanco intermitente: Simboliza conexión en curso.
• Blanco fijo: Activo, pero sin conexión en red Ubiquiti UISP.
• Azul: Conectado.
• Azul intermitente: Sin conexión a red UISP. Comprobar servidor web.
• Azul con parpadeo rápido: Localizando dispositivo.
• Combinación de azul y blanco: Actualización del sistema operativo en curso.

• Puerto PoE.

Este puerto se encuentra oculto por un protector, dentro del brazo principal de la antena. Su función es conectar el cable Ethernet de alimentación, responsable de proveer internet a la red LAN y al servidor DHCP. La IP preestablecida de fábrica es: 192.168.1.20.

• Botón reset

Es un orificio que se encuentra a un lado del puerto PoE, y al presionarlo restablece el equipo a los valores de fábrica, aun estando encendido.

Paso a paso para configurar tu GBE-LR radio airMAX LR

El proceso de configuración de una antena Ubiquiti, cualquiera sea el modelo, es bastante simple, sobre todo porque la compañía ha creado dispositivos que tengan un sistema de montaje que no necesite ayuda externa.

Ubiquiti como compañía tecnológica garantiza comodidad. Los usuarios serán capaces de controlar su red de internet, y cualquier otro equipo, en un solo panel de control. El cómo llegar hasta allí lo detallaremos en esta guía, que indicará el paso a paso, desde la instalación hasta la vinculación entre la PC y la antena GBE-LR.

Montaje de la antena parabólica

El primer paso es preparar cada herramienta y material que se va a usar para la instalación de la antena a la computadora. Es importante tomar todas las medidas de seguridad, es importante recordar que se está manejando electricidad en zonas con riesgo de caída. Con eso en cuenta, ¡Empecemos!

• Une tus elementos de tu kit

Toma el plato/antena y el brazo principal, y encaja ambas piezas hasta que estén fijados. El mismo debe introducirse en el orificio inferior del plato.

Ahora, los brazos fijadores deben instalarse lateralmente para obtener una sujeción adicional. Estos deben encajar en el brazo recién instalado de la antena.

El soporte de montaje se instala en la parte trasera de la antena GBE-LR, y debe girar hacia la derecha para fijar su posición. Una vez finalizado este paso, se debe atornillar con el tornillo sencillo que viene en el kit del radio airMAX de Ubiquiti.

• Realiza instalación en poste

El paso número 4 es fijar las abrazaderas en U entre el poste y la antena. Para ello, el soporte de montaje debe estar a un lado del poste, y atornillar con las dos (2) tuercas de brida.

• Conecta fuente de alimentación al puerto PoE

Ubiquiti ha ideado una forma inteligente de ocultar a simple vista el cable Ethernet, y este método para muchos puede parecer inusual. ¿Por qué razón?

En la parte trasera e inferior de la antena se ubica una tapa protectora que oculta un orificio para la fuente de alimentación. Este conducto es hueco, y se conecta directamente al brazo principal de la antena.

Al empujar el cable y descubrir el puerto PoE del brazo principal, el cliente podrá conectar de forma segura, y oculta a la vista, su cable de internet.

Conexión a la fuente de alimentación

Existen dos métodos de alimentación para tener acceso a internet: La primera es llevando el cable Ethernet desde la antena parabólica GBE-LR al conmutador de puerto o router, y la otra es utilizando un adaptador PoE.

Ambos métodos son igual de eficientes, la diferencia es que una provee internet mediante conexión local y la otra por WiFi.

En caso de utilizar un adaptador PoE la instalación es más compleja, ya que requiere de otro cable llamado LAN, responsable de transferir el internet desde el router al modem.

Alineación de antena

Es importante que la antena esté alineada, tanto con la estación de radio (brazo principal) como con la antena de transmisión de datos.

Para ello, se recomienda realizar cada alineación uno por vez, es decir, moviendo primero el plato y posteriormente el brazo.

Realizar este proceso es simple, ya que solo se debe utilizar los botones de control que están ubicados lateralmente en el soporte de montaje.

• Ajustar punto de acceso

Es importante ajustar el punto de acceso (GBE-LR) hacia la estación de transmisión, dado que esta antena no transmite señal, solo las recibe y las envía por medio de cables a la PC.

Por esa razón, afloja las tuercas de brida del soporte de montaje para girar la antena GBE LR de Ubiquiti a la posición deseada en el poste.

• Ajustar manualmente la elevación

Para la alineación, es importante que la estación de transmisión (antena de proveedor de internet) esté alineada con el punto de acceso. Para ello, utiliza a discreción los grados de orientación que se muestran en el soporte de montaje.

Dependiendo de la elevación, afloja y atornilla la tuerca de brida en alguno de estos puntos.

• Ajustar elevación por interfaz Ubiquiti

Una vez se haya realizado manualmente el ajuste de la alineación, se debe ir a la web Ubiquiti para realizar una alineación virtual, de lo contrario la transmisión de señal de internet será deficiente.

1. Accede a la interfaz de control de los dispositivos Ubiquiti.
2. Selecciona la opción de configuración → Tools (Herramientas) → y Align Antenna.

Si los dos (2) primeros bombillos LED (5 y 60 GHz) están iluminados en azul, significa que la alineación fue exitosa, y ya el usuario puede apretar las tuercas de brida.

Es importante verificar que los valores en la señal de la radio airMAX LR de alta capacidad, no cambien durante la fijación de las tuercas.

Configuración desde tu PC

Una vez que todo esté instalado se debe configurar la radio airMAX LR. Existen dos formas de hacerlo: Se ingresa por la IP de reserva del dispositivo (192.168.1.20), o se hace directamente por la web UniFi Network; es recomendable el segundo método, ya que es más directo.

1. Al acceder, la página pedirá el idioma, país y aceptar los términos y condiciones de uso.
2. El siguiente paso es crear una cuenta, en caso de no tener una ya existente.
3. Ir a Wireless → Habilitar Access point en “ON”. Establecer un nombre en “SSID” y crear una clave de acceso en “WPA2 Preshared Key”.
4. En Network → Marcar la casilla “Static” y establecer valores para el resto de las casillas:
1. IP Address: 192.168.3.xx.
2. Net Mask: 255.255.255.0.
3. Gateway IP: 192.168.3.1.
4. Primary DNSIP: 8.8.8.8.
5. Secundary DNSIP: 8.8.4.4.
6. MTU: 1500.

5. Ir a services → Web server y SSH server y colocar en “ON”. Además, establecer en ambas casillas los valores 443 y 22 respectivamente.

En System el usuario podrá realizar otro tipo de ajustes, como por ejemplo:

• Actualizar versión de la antena.
• Reinicio del equipo.
• Realizar copia de seguridad.
• Restablecer el dispositivo y más.

Verifica tu conectividad a través de una prueba rápida de velocidad de internet

Una vez que toda la configuración esté hecha, y la antena GBE-LR tenga todos los ajustes necesarios, es momento de determinar si el rendimiento del internet cumple con las expectativas antes mencionadas.

Para ello, el usuario debe tener a la mano dos (2) velocidades de rendimiento:

• La que sale reflejada en la interfaz UniFi Network.
• Y la velocidad que calcula la página de prueba (http.speed.io.com).

Lo usual es que en el test se registre un rango de 450 a 500 Mbits/sec, y en la web un valor aproximado de 1 Gbs por segundo. Esto suele suceder en todos los productos y antenas, sin embargo, se debe considerar que Ubiquiti GBE-LR mantiene una señal estable, sin interrupciones y con 2 km de alcance a un precio bastante accesible.
