Ubiquiti: UDM-PRO. Solución todo en uno. Todo lo que necesitas

Presentamos el UDM-PRo de Ubiquiti, aprende cómo desembalar de manera correcta y da a cada accesorio el uso preciso para un funcionamiento óptimo.

Llamado «todo en uno» por su innovador diseño, UDM Pro es capaz de funcionar como controlador de múltiples dispositivos a la vez, ya sea cámaras de seguridad o equipos inteligentes para el hogar.

En los últimos años Ubiquiti ha crecido como una importante empresa de equipos de internet, y uno de los más destacados es el UniFi Dream Machine Pro, una versión superior al modelo básico UDM.

Destacado por su integración de múltiples funciones, en esta oportunidad conocerás a detalle lo que el paquete Unboxing tiene para ofrecer, así como los detalles más destacados de cómo desembalar e instalar este dispositivo en tu red empresarial.

Unboxing UniFi Dream Machine Pro: Desembalando tus accesorios en casa

Una de las particularidades de este producto, es su capacidad de proveer en un mismo equipo una infraestructura de red completa.

Al desempacar el unboxing UDM Pro lo primero que se destaca es el embalaje. UniFi envía cada uno de los cables, accesorios y unidades impecablemente envueltos en protectores de poliestireno y fundas de plástico, lo que imposibilita cualquier riesgo de daño durante el envío del equipo.

Básicamente, es un Unboxing de lujo, por el sumo cuidado y atención al detalle de los empaques. De hecho, la misma unidad tiene protectores de pantalla adheridos.

¿Qué encuentras dentro del Unboxing UDM Pro?

✓ La unidad UDM Pro.

✓ (2) soportes de montaje.

✓ Manual en español.

✓ Empaque de accesorios.

✓ Cable de alimentación.

Guía de instalación con el paso a paso

Como todo manual de UniFi, dentro se puede visualizar un paso a paso detallado del proceso de instalación en español, así como el código QR.

Empaque de accesorios con tornillos y cauchos de soporte

Cuidadosamente embalado, dentro de una caja delgada se puede encontrar la tornillería utilizada por los dos (2) Brackets/orejas de montura, así como los accesorios necesarios para instalar el disco duro:

• 4 tornillos de sujeción.
• 4 tuercas enjauladas.
• 1 tornillo de seguridad.
• 4 tornillos de 2.5 in (disco duro).
• 8 abrazaderas tipo tornillo.
• 4 bases de goma.

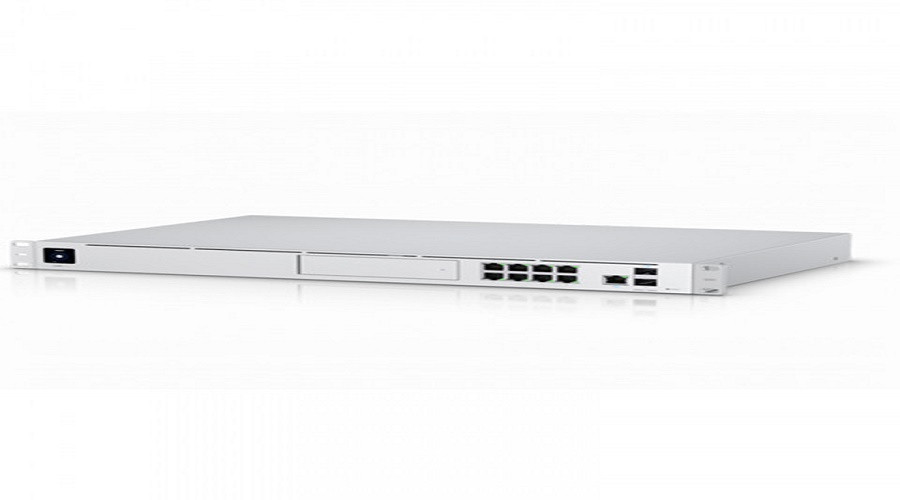

Características de UDM Pro, la mejor experiencia de largo alcance

UniFi UDM Pro es un equipo red de corto y largo alcance para espacios de oficina, ya sea de pequeña o mediana empresa. Equipado con un procesador de cuatro núcleos de 1.7 GHz cada uno, el UniFi Dream Machine Pro es capaz de realizar múltiples tareas dentro de una misma unidad, y por esa razón se le considera un centro de control red para múltiples equipos.

Es mucho más potente que cualquier otro modelo del mercado, dado que integra grandes características en un pequeño modelo, y abarca futuros dispositivos aún no disponibles en el mercado, como por ejemplo Unified access controller y Top Controller.

Cuenta con integración red sin interrupciones, y una administración de múltiples aplicaciones en un mismo espacio.

Tiene 8 increíbles puertos Gb Ethernet + 3 puertos adicionales

UniFi ha equipado a esta unidad con 8 puertos tipo RJ45 LAN, los cuales admiten conexiones Ethernet local de 1 Gbps de transferencia cada uno.

En cuanto al resto de los puertos, en la esquina derecha se pueden encontrar 3 puertos con las siguientes funciones:

• 1 puerto RJ45 internet.
• 1 puerto SFP+ Internet con conexión local de hasta de 1/10G.
• 1 puerto SFP+ LAN con dirección IP 192.168.1.1/24.

Definición: LAN

Todas las unidades de red tienen incorporados puertos LAN, llamados así por sus siglas en inglés «Local Area Network». Estos puertos permiten conectar de manera local, es decir, por vía cable, a distintos usuarios a una misma red de internet.

¿Qué es el puerto RJ45?

Llamado así por la entrada física del cableado, el conector RJ45 se utiliza para conectar a distintos usuarios a una misma red de internet, en este caso por cables tipo 4, 5, 5e, 6, 6a, 7, 7a y 8.

Concepto: Puerto SFP

Al tener un puerto switches de red Gigabit el usuario puede extender las funciones de la unidad UDM PRO. Básicamente, es un puerto especial que abarca distintos modelos de cable, sobre todo del tipo fibra óptica.

No solo se mejora con este puerto la distancia de la señal de internet, caso contrario de los puertos LAN, también permite conectar múltiples equipos a la vez sin perder su latencia y el consumo por segundos.

Integra una bahía de extensión para el disco duro

Si bien el disco duro no viene incluido, UniFi otorga el espacio para instalar una expansión. La falta de esta bahía no afecta el funcionamiento del equipo, su uso es más que todo para almacenar las grabaciones de cámaras de seguridad

Este espacio viene integrado con un ventilador, y se envía además con un protector removible y un esquema de cómo debe instalarse dicho disco duro. El mismo debe ser de 2.5 a 3.5 pulgadas.

Unidad integrada, todo en uno

Mucho se lee de la frase “todo en uno”, y esta característica debe su nombre a la capacidad del equipo UniFi UDM Pro.

Al tener más de 8 puertos de conectividad, dos puertos WAN duales, un puerto LAN y un software empresarial acoplado con su propia bahía HDD para resguardo de datos NVR, sin duda es un dispositivo capaz de ofrecer grandes opciones de administración.

Además, la unidad posee un controlador de red capaz de controlar distintos conmutadores y UniFi Ap. En caso de querer instalar un sistema completo de vigilancia, UDM Pro trabaja sin problemas con el software UniFi Protect.

En caso de querer ampliar el almacenamiento de datos, el usuario puede integrar un disco duro al equipo UDM Pro de UniFi. En resumen, se le denomina un “todo en uno” por su capacidad de respuesta y capacidad de realizar tareas a la vez, como por ejemplo:

• Integra en una misma interfaz todas las aplicaciones y sistemas.
• Con capacidad de controlar 50 dispositivos red o 20 cámaras.
• Compatible con Unified protector de redundancia.
• Controlador integrado.
• Alarma integrado en caso de falla del funcionamiento de la unidad.

Control gráfico de pantalla táctil de 1.3 pulgadas

Uno de los aspectos más destacados de la unidad UniFi UDM Pro es la pantalla táctil. Con esta herramienta se puede realizar ajustes de uno o más dispositivos UniFi vinculados, y conocer el estado de los mismos.

Conociendo a detalle tu UDM Pro

La unidad en sí es impactante, no solo ofrece conectores para distintos equipos, también cuenta con una pantalla táctil donde se pueden realizar ajustes básicos.

Al momento de conectarlo a la corriente, y establecer el enlace entre el teléfono y la unidad, esta pantalla va a encender y notificar cuando el equipo ya está listo para los ajustes, siendo alguno de ellos los siguientes:

En esta pantalla táctil el usuario podrá ver gráficas de rendimiento de la conectividad, así como también cambiar el brillo de la pantalla y mucho más.

¿Cómo vincular tu dispositivo UDM Pro con la App de Ubiquiti Network?

UniFi ha creado una forma novedosa e inteligente para vincular el equipo móvil con la unidad que se está adquiriendo.

En este caso, dentro del unboxing UDM-PRO el usuario va a encontrar una guía con un código QR. Esté código, le va a permitir ir directamente a la plataforma de control, la interfaz donde va a administrar la unidad y el resto de las aplicaciones red.

Escanea el código QR desde la App

Abre tu App UniFi o tu lector de códigos de preferencia y ponlo encima del código QR. En unos pocos minutos abrirá una página con toda la información del UniFi UDM Pro.

Procedimiento para instalar tu Unboxing UniFi Dream Machine Pro

Instalar la unidad UniFi UDM Pro es sencillo. El primer paso es desembalar el unboxing, y tener a la mano cada uno de los cables a internet. Dependiendo del uso, la cantidad y los tipos de cables pueden variar, no obstante, si el uso es doméstico con un cable RJ45 estándar será suficiente.

Conecta el cable de corriente a la fuente de alimentación

El cable que viene dentro del unboxing es el cable que alimentará a la unidad. Se debe tomar este cable y conectarlo a una corriente de 100-240Vca.

Conecta el PoE Injector a la computadora

Toda conexión a internet, ya sea local o por Wifi, debe estar conectado a un inyector PoE. Este aparato es pequeño y viene en distintas presentaciones, pero su función es la misma: proveer al cable de red Ethernet energía eléctrica y datos.

«El PoE tiene 3 entradas o puertos: 1 entrada de alimentación, un puerto de entrada LAN y un puerto POE de salida».

Este aparato suele usarse para dar acceso a internet, para conexión de telefonía IP o si se quiere instalar un sistema de cámaras de seguridad.

¿Cómo conectar el PoE inyector?

Como comentamos antes, todos los PoE varían de acuerdo al uso que se le dé, pero el esquema general es así:

1. El puerto de alimentación (el que está solo) puede venir en forma de enchufe, en presentación de entrada USB o como conector. En estos dos últimos casos, conectar un cable de alimentación desde el puerto hasta el punto de acceso del proveedor de internet, o en su caso, conectar el cable USB a la computadora o PC.

Lleva el cable de Ethernet desde el puerto UDM Pro hasta el PoE

Este puerto es fácil de identificar, porque el inyector PoE se identifica como LAN. El cable de preferencia (RJ45) conectarlo al PoE, y posteriormente a cualquiera de los puertos de la unidad UniFi UDM Pro.

Configurar manualmente tu Unboxing UDM PRO

Una vez se tenga instalado la unidad UniFi UDM Pro con el resto de sus accesorios y cables, automáticamente el equipo comenzará a prepararse para la configuración.

Pero antes que nada, un dato adicional con respecto a configurar tu propio Unboxing es tomar en cuenta las luces LED del UNiFi Dream Machine Pro. Estas luces van a indicar el estado del equipo, esto incluye cualquier ajuste que se esté realizando en ese momento.

Ingresa al navegador de preferencia

Al momento de abrir cualquier navegador, una vez se hayan instalado los cables Ethernet, inmediatamente va a aparecer la interfaz de ajustes del equipo UDM Pro con el mensaje ¡Internet Connected! El usuario debe darle a continuar/Next y esperar.

Acepta las condiciones para iniciar con la configuración

Inmediatamente, va a aparecer el nombre del equipo UDM Pro, y una pestaña que pide aceptar las condiciones y términos de uso. Se aceptan las condiciones y se le da continuar.

¡Importante! Paso 1 de 6…

Es importante saber, que este proceso es el primero (1) de seis (6) pasos. No obstante, solo son ajustes básicos, personalizar el equipo dependerá del uso y destreza del cliente.

Crea un usuario y realiza el test de velocidad

El paso dos (2) que nos pide UniFi es ingresar o iniciar sesión (Sign in to UI.com). En caso de no tener cuenta, ir a la opción Create Account.

Una vez terminado esté paso, el tercer paso (3) pide al usuario dar la frecuencia de actualización del software (poco, regular o frecuente). Se da aceptar y ya en el paso cuatro (4) el cliente puede ver los datos por defecto de la unidad UDM Pro.

El quinto (5) paso es una prueba de velocidad de internet (Mbps).

El firmware se actualiza automáticamente, espera que se reinicie

Una vez la prueba termina, comienza un proceso automático de actualización de la última versión del firmware del equipo UDM Pro, que toma alrededor de 5 a 6 minutos.

El usuario también puede ver a través de la pantalla táctil del UniFi Dream Machine Pro estos cambios.

Ahora bien, al finalizar el sistema se va a reiniciar y pedir nuevamente los datos de acceso a https.unifi.com.

Accede a Settings en UniFi OS

Al tratarse del primer ajuste, al momento de acceder a UniFi Os se puede ver únicamente la instalación de un único servicio: Network Controller. Por ahora el usuario lo debe obviar e ir a la opción de la interfaz → Setting, ubicado al lado de usuarios/users.

Settings es el espacio de control donde convergen todos los ajustes de esta unidad, así como el resto de sus aplicaciones. Al dar clic, el usuario podrá tener acceso a los ajustes necesarios para personalizar su equipo de red. ¿Qué puedes ver dentro del panel de menú de UniFi Os? Vamos a detallarlo a continuación:

Ve a General para realizar los ajustes

En este panel se puede ver las opciones básicas del estado de la unidad:

• Nombre del equipo.
• Dueño o cliente de la cuenta.
• Versión del firmware.
• (3) Indicadores de estado: Memoria, temperatura y carga del procesador.

Applications permite ver los dispositivos UniFi instalados

En aplicaciones, el usuario puede tener acceso a las herramientas disponibles para ampliar las capacidades de su sistema de internet. Al tratarse del primer ajuste, la única aplicación instalada por defecto de fábrica es Network Controller de UniFi Dream Machine Pro. ¿Qué opciones están disponibles?

• Network (ya instalada por defecto).
• Protect (habilitado solo para disco duro).
• Access.
• Talk.

Location permite ver la ubicación del equipo

En esta opción el usuario puede ver la ubicación física de la unidad UDM Pro. En caso de no tener los ajustes correctos, únicamente se añade la dirección física y la zona horaria para corregir y actualizar la información.

Advanced controla los ajustes generales

En esta sección se pueden realizar la mayoría de los ajustes importantes del equipo:

• SSM: Es un protocolo de encriptación de seguridad, y se usa en caso de conexiones de tipo empresarial o para sistemas de cámara de seguridad.
• Device Name: Nombre del equipo.
• Automatic firmware update: Tiempo o frecuencia de actualización del software.
• Restart: Reiniciar el equipo UDM Pro.
• Factory Reset: Restaurar el equipo a los ajustes de fábrica.
• Download Support File: Descargar ajustes para copias de seguridad.

Guarda los cambios, reinicia y vuelve a iniciar sesión

Una vez realizados los ajustes se debe reiniciar el equipo. Una vez que se inicie sesión, el usuario podrá ver las aplicaciones instaladas y disponibles para su configuración.

Para realizar los ajustes el usuario solo debe trasladarse entre ellas, en este caso el más importante es Network.

Network Controller es dónde se realizan los ajustes de red. Al momento de ingresar automáticamente, la unidad va a detectar cualquier red activa, en este caso un router o también conocido como switch; así como el UniFi Dream Machine.

No pierdas tiempo configurando de nuevo, traslada tus ajustes de internet desde un dispositivo a otro

Muchas veces los usuarios quieren migrar de un equipo a otro su información de respaldo, pero no tienen idea de cómo hacerlo.

En este caso, UniFi ofrece la oportunidad de realizar Backup o respaldo en todas sus unidades. Hacerlo es sencillo, y lo mejor de todo, es que ningún cliente tiene que pagar nada adicional.

En esta pequeña guía descubrirás cómo migrar desde un espacio a otro, usando tu mismo servidor de internet.

Descargas tus datos settings desde el Backup origen

El usuario debe ir al controlador ya existente, es decir, la plataforma donde controlaba su red de internet.

Allí tiene que buscar una opción que diga Controller Settings/Ajustes de controlador → Backup, y descargar únicamente el archivo “settings only”.

Guárdalo e inicia login en tu nueva interfaz UDM Pro

Una vez que se haya guardado en el escritorio, el usuario debe iniciar sesión ahora en la interfaz de UDM Pro.

No te olvides de apagar tu controlador de internet inicial (UniFi Controller)

Antes de entrar a Network controller, se debe apagar o suspender temporalmente el controlador de origen para evitar comportamientos indeseados.

Ve a settings del nuevo controlador (UDM Pro) para hacer un Backup

Al igual que el paso anterior, el usuario debe ir a Settings → Backup de la interfaz de destino.

Pero hay que estar atentos, porque en esta oportunidad se elige la opción de upload file, es decir, subir archivos. La idea es restaurar y migrar los datos de origen a la unidad de destino.

Una vez que se suba el archivo, la plataforma pedirá confirmación para restaurar Backup. Al aceptar, tanto en la web como en la pantalla táctil del dispositivo UDM Pro debería aparecer un mensaje de reinicio: Updating UDM Pro.

¿Qué implica un Backup?

Significa migrar los datos y establecer los mismos ajustes que había en el servidor de origen; esto incluye políticas asignadas, access point y cualquier otra configuración similar.

Y esto es todo, el proceso de migración de datos es sencillo y reduce el tiempo de configuración de la unidad UniFi Dream Machine Pro.

En conclusión, el Unboxing de UniFi UDM Pro viene con todos los elementos necesarios para crear un sistema completo de red de internet. Su configuración es sencilla, al igual que la instalación y proceso de montaje.

Si bien es cierto que algunas funciones pueden parecer complejas, con un poco de tiempo sin duda cualquier usuario puede volverse un experto en configurar su propia red doméstica u empresarial con UniFi.
