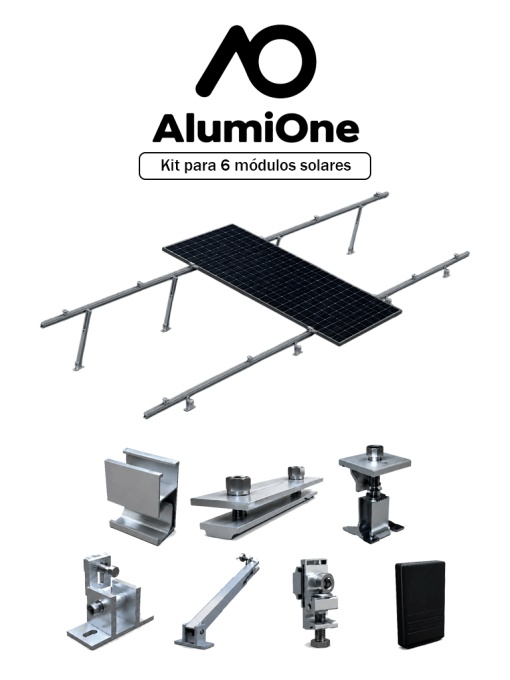

1V6 arreglo de 6 Paneles - Kit de montaje para 6 módulos solares con inclinación de 15º a 30º en vertical / dimensiones 2382 X 1134 mm / Para 6 paneles no incluidos

Descripción

Información General

El kit de montaje AlumiOne 1V6 con pata ajustable está diseñado para instalar una fila de 6 módulos solares en posición vertical sobre techos de losa plana. Su estructura permite regular la inclinación entre 10° y 20°, facilitando la orientación de los paneles para aprovechar mejor la radiación solar de acuerdo con las condiciones del proyecto. Fabricado en aluminio anodizado de alta resistencia, ofrece una solución ligera, durable y resistente a la intemperie, con componentes certificados bajo la norma UL 2703. Su diseño compacto, sin largueros ni contravientos adicionales, agiliza la instalación y reduce los requerimientos estructurales y costos de montaje.

Nota: No incluye taquetes para fijación.

Características Principales

• Configuración 1V6: Permite instalar seis módulos solares en una sola fila y en orientación vertical.
• Inclinación ajustable: La pata trasera permite configurar el arreglo entre 10° y 20°.
• Instalación en losa plana: Diseñado para proyectos solares sobre superficies niveladas de concreto o estructuras equivalentes.
• Estructura de aluminio anodizado: Brinda resistencia a la corrosión, bajo peso y larga vida útil.
• Certificación UL 2703: Componentes evaluados para aplicaciones de montaje fotovoltaico.

Especificaciones Técnicas

• Cantidad de módulos: 6 paneles solares.
• Rango de inclinación: 10° a 20°.
• Material principal: Aluminio anodizado
• Ancho máximo del módulo: 1134 mm
• Longitud de cada riel: 4800 mm.
• Resistencia al viento del arreglo: Hasta 180 km/h.
• Instalación recomendada: Techos de losa plana.
• Certificación: UL 2703, certificación Intertek.
• Orificios para tornillería: 5/16" o 1/4" de diámetro

Incluye

• 3 × Riel de 4800 mm.
• 2 × Conector de riel (unir dos tramos de riel )
• 14 × Sujetadores (abrazaderas) universales
• 5 × Patas delanteras ajustables.
• 5 × Patas traseras ajustables
• 1 × Terminal de puesta a tierra .
• 4 × Tapones terminales para riel
• 5 × Clips para cable de 6 mm² o 10 AWG.
