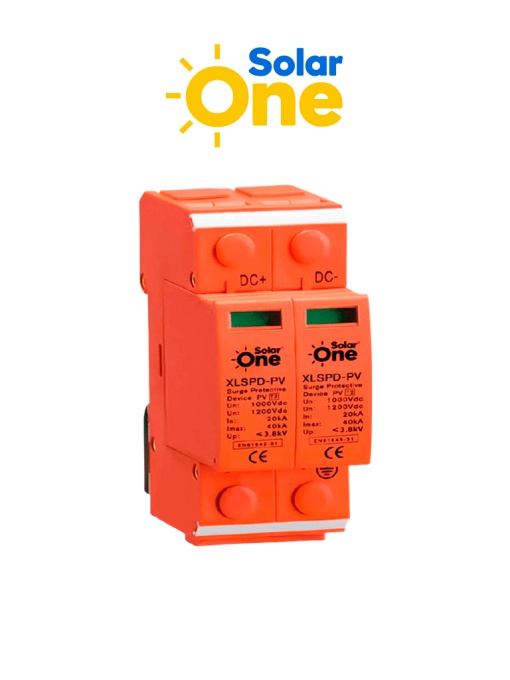

Protector de Descargas Atmosféricas 2 Polos 1000 VDC - SPD de corriente continua diseñado para sistemas fotovoltaicos / Montaje en riel Din

Descripción

Información General

El Protector de Descargas Atmosféricas DC Solar One de 2 polos y 1000 VDC es un dispositivo de protección contra sobretensiones transitorias (SPD) diseñado para proteger sistemas fotovoltaicos frente a descargas atmosféricas y picos de voltaje que pueden dañar paneles solares, inversores y demás equipos de corriente continua. Se instala en paralelo sobre la línea de alimentación y es ideal para aplicaciones residenciales, comerciales e industriales donde se requiere una protección confiable de la instalación fotovoltaica. Incorpora varistores (MOV) de alta energía, desconectores térmicos de seguridad e indicadores visuales de estado para brindar una operación segura, prolongar la vida útil de los equipos y reducir costos por mantenimiento o reemplazo. Su diseño compacto permite una instalación rápida sobre riel DIN estándar y ofrece un excelente desempeño en ambientes exigentes.

Características Principales

• Protección contra sobretensiones: Diseñado para proteger sistemas fotovoltaicos contra descargas atmosféricas y picos de voltaje.
• Aplicación en corriente continua: Especialmente desarrollado para instalaciones solares DC.
• 2 polos: Protección simultánea para líneas positiva y negativa.
• 1000 VDC: Compatible con sistemas fotovoltaicos de hasta 1000 V en corriente continua.
• Varistores MOV de alta energía: Absorben sobretensiones de alta intensidad.
• Desconectores térmicos integrados: Incrementan la seguridad durante condiciones de falla.
• Indicadores visuales de estado: Permiten verificar fácilmente el estado operativo del protector.
• Montaje en riel DIN: Instalación sencilla y rápida en tableros eléctricos.
• Protección Clase II: Adecuado para protección secundaria contra sobretensiones.
• Diseño compacto: Reduce el espacio requerido dentro del gabinete eléctrico.

Especificaciones Técnicas

• Número de polos: 2
• Voltaje máximo continuo (Uoc): 1000 VDC
• Corriente nominal de descarga (In): 20 kA (8/20 μs)
• Corriente máxima de descarga (Imax): 40 kA (8/20 μs)
• Nivel de protección de voltaje (Up): ≤3.8 kV
• Clasificación: Tipo II
• Norma: EN61643-31
• Capacidad de cable (rígido): 4–25 mm²
• Capacidad de cable (flexible): 4–16 mm²
• Longitud de pelado: 10 mm
• Tornillo terminal: M5
• Par de apriete circuito principal: 3.5 Nm
• Par de apriete contacto remoto: 0.25 Nm
• Protección frontal: IP40
• Protección de terminales: IP20
• Temperatura de operación: -35 °C a +70 °C
• Peso: 0.12 kg
