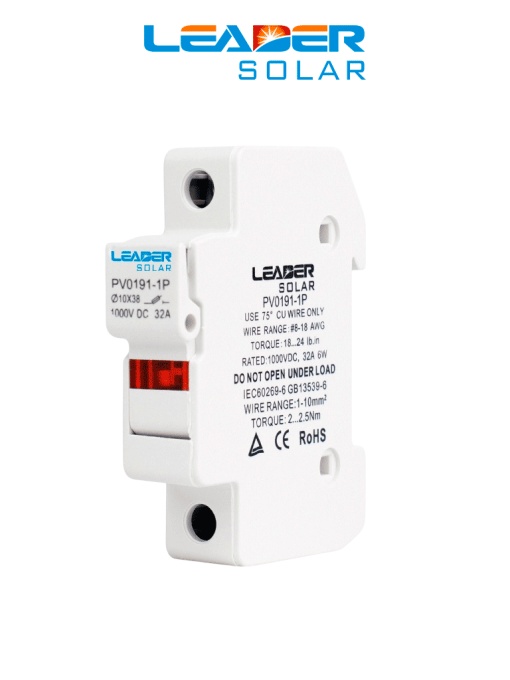

LEADER Portafusible Fotovoltaico PV0191-1P / 1000 VDC / 32 A / Montaje en riel DIN / Compatible con fusibles 10x38 mm / temperatura de -5°C a +40°C

Descripción

Información General

El modelo PV0191-1P es un portafusible seccionador para corriente directa (DC) diseñado para aplicaciones en sistemas fotovoltaicos. Su función principal es proporcionar protección y aislamiento a los strings solares frente a condiciones de falla como sobrecorrientes, cortocircuitos y corrientes inversas, contribuyendo a la seguridad y continuidad operativa del sistema. Está diseñado para operar en tensiones de hasta 1000 V DC, lo que lo hace adecuado para instalaciones solares residenciales y comerciales. Su diseño compacto y su compatibilidad con riel DIN permiten una integración sencilla en cajas combinadoras, tableros de distribución DC y entradas de inversores, asegurando una instalación ordenada y eficiente.

Características Principales

• Aplicación fotovoltaica: Diseñado para protección de strings.
• Protección eléctrica: Protege contra sobrecorrientes, cortocircuitos y corrientes inversas.
• Compatibilidad: Uso de fusibles estándar 10 × 38 mm.
• Seccionamiento seguro: Permite aislar el circuito para mantenimiento.
• Instalación sencilla: Montaje en riel DIN de 35 mm.
• Diseño compacto: Formato de un polo que optimiza el espacio.
• Eficiencia térmica: Baja resistencia de contacto y menor generación de calor.
• Construcción robusta: Materiales aislantes de alta resistencia.
• Indicador visual: Disponible en versiones con señalización de estado.
• Cumplimiento normativo: Conforme a estándares internacionales como IEC 60269-6, UL y GB/T 13539.6.

Especificaciones Técnicas

• Número de polos: 1 polo (1P)
• Tensión nominal: Hasta 1000 V DC
• Corriente nominal: Hasta 32 A
• Tamaño de fusible: 10 × 38 mm
• Grado de protección: IP20
• Dimensiones aproximadas: 79 × 62 × 18 mm
• Peso aproximado: 60 g
• Material de la carcasa: Plástico aislante de alta resistencia
• Temperatura de operación: -50 °C a +105 °C
• Capacidad de conexión: Conductores de 1 a 10 mm²
