ARDUINO LLC ABX-00028 Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT
Descripción
ABX-00028 ARDUINO LLC Placa de Desarrollo Arduino® Nano Every / Microcontrolador ATmega4809 AVR 20 MHz / USB-Serial Bridge ATSAMD11D14A / 48 KB Flash / 6 KB SRAM / Compatible 5V / Montaje DIP o SMT
ARDUINO Modelo: ABX00028

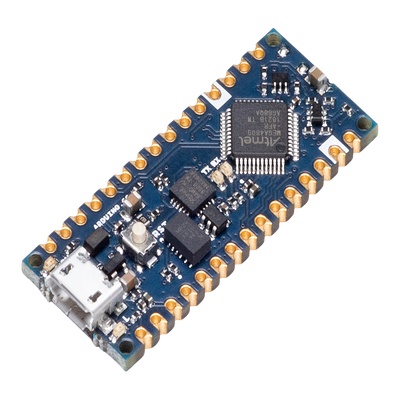

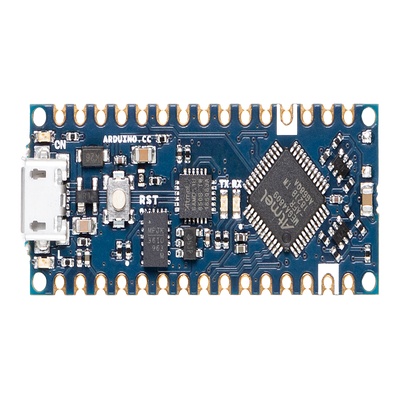

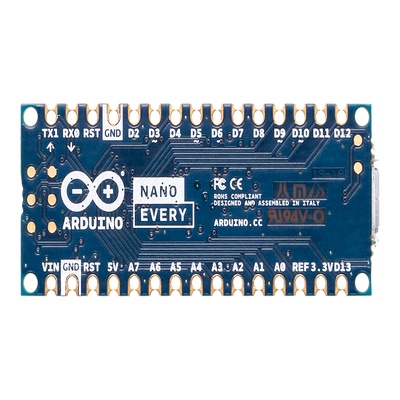

La Arduino® Nano Every es una placa de desarrollo compacta basada en arquitectura dual de procesadores. Integra un microcontrolador principal ATmega4809 AVR operando a 20 MHz con 48 KB de memoria Flash y 6 KB de SRAM complementado por un coprocesador ATSAMD11D14A Arm® Cortex®-M0 que funciona como puente USB-serial programable. La placa mantiene compatibilidad total con shields y software del Arduino Nano tradicional ofreciendo mayor capacidad de procesamiento y memoria. Su diseño permite montaje tanto DIP mediante pines de encabezado como SMT mediante soldadura directa en almohadillas castelladas ideal para aplicaciones de robótica IoT y proyectos maker profesionales.
Características Generales
- Arquitectura: Dual Processor (AVR Arm Cortex-M0)
- Compatibilidad: Drop-in replacement para Arduino Nano estándar
- Montaje: DIP con headers o SMT directo
- Aplicaciones: Maker robótica IoT educación
- Certificaciones: CE RoHS REACH Conflict-Free Minerals
- Conectividad: Micro USB programación UPDI
Procesador Principal
- Microcontrolador: ATmega4809 AVR
- Frecuencia: Hasta 20 MHz
- Flash: 48 KB
- SRAM: 6 KB
- EEPROM: 256 bytes
- Periféricos: 4x USART SPI TWI 6x Timers 16-bit
- Event System: Inter-peripheral signaling
- CCL: Configurable Custom Logic
- Analog Comparator: Con referencia escalable
USB Bridge
- Procesador: ATSAMD11D14A Arm Cortex-M0
- Frecuencia: Hasta 48 MHz
- Flash: 16 KB
- SRAM: 4 KB
- USB: Full-speed 12Mbps 8 endpoints
- Firmware: USB-UART bridge standard
- Reprogramable: Para otras clases USB
- Bootloader: Field upgradeable via USB
- Voltaje: 3.3V only (NO 5V tolerant)
Alimentación
- DC-DC: MPM3610 (hasta 21V input)
- Eficiencia: 65% min load 85% 12V
- LDO: AP2112K-3.3 (5V to 3.3V)
- Corriente: 550mA max (200mA recommended)
- Fuentes: USB VIN VUSB pins
- VUSB mínimo: 4.8V - 4.96V dependiendo de corriente
Conectores
- USB: Micro-B connector
- Headers: 2x 15-pin (DIP mounting)
- Castellated: 30 vias (SMT mounting)
- Debug: 3x2 test pads (100 mil pitch)
- Pitch: 100 mil grid standard
Entradas/Salidas
- Digital I/O: 22 pines (6 PWM)
- Analog Inputs: 8 canales ADC
- Analog Output: 1 DAC (A0/DAC0)
- Comunicación: 4x USART I2C SPI
- Interrupts: Todos los pines GPIO
Condiciones Operativas
- Temperatura: -40°C to 85°C
- Voltaje: 5V compatible
- Reset: Power On Reset (POR)
- Protección: Brown Out Detection (BOD)
- Watchdog: Timer con Window mode
