ARDUINO LLC ABX-00032 Placa de Desarrollo IoT / Cortex-M0+ SAMD21 48 MHz / Wi-Fi 802.11 b/g/n + Bluetooth 4.2 / IMU 6 Ejes LSM6DSOXTR / Crypto Chip ATECC608A / 3.3V I/O / Micro USB / Compatible Arduin
Descripción
ABX-00032 ARDUINO LLC Placa de Desarrollo IoT / Cortex-M0+ SAMD21 48 MHz / Wi-Fi 802.11 b/g/n + Bluetooth 4.2 / IMU 6 Ejes LSM6DSOXTR / Crypto Chip ATECC608A / 3.3V I/O / Micro USB / Compatible Arduino IDE y Cloud
ARDUINO Modelo: ABX00027

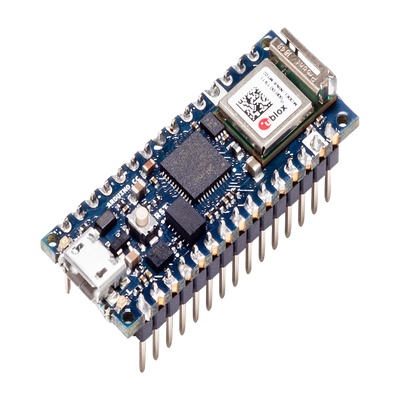

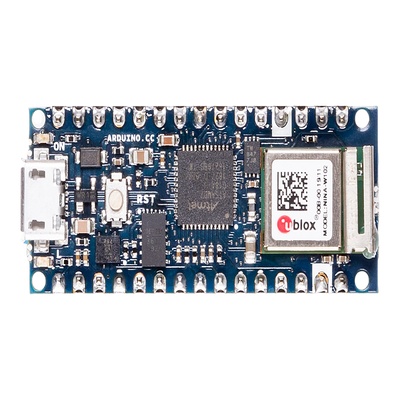

La Arduino Nano 33 IoT es una placa de desarrollo compacta diseñada específicamente para aplicaciones de IoT. Equipada con un procesador Arm Cortex-M0 SAMD21G18A operando a 48 MHz ofrece 256 kB de flash y 32 kB de SRAM para el procesamiento de aplicaciones. Integra un módulo NINA-W102 basado en ESP32 que proporciona conectividad Wi-Fi 802.11 b/g/n y Bluetooth 4.2 BR/EDR/BLE dual mode. La placa incluye un chip criptográfico ATECC608A para almacenamiento seguro de claves y certificados además de una unidad de medición inercial LSM6DSOXTR de 6 ejes para aplicaciones de sensado de movimiento. Compatible con el ecosistema Arduino soporta programación mediante Arduino IDE Arduino Cloud Editor y integración con Arduino Cloud para proyectos IoT profesionales.
Características Generales
- Procesador: Arm Cortex-M0 SAMD21G18A 48 MHz
- Memoria Flash: 256 kB
- SRAM: 32 kB
- Conectividad: Wi-Fi 802.11 b/g/n Bluetooth 4.2 BR/EDR/BLE
- Seguridad: Chip criptográfico ATECC608A
- Sensores: IMU 6 ejes LSM6DSOXTR
- Interfaces: 12 canales DMA 12 canales sistema de eventos
- Temporizadores: 5x 16-bit 3x 24-bit con funciones extendidas
- Comunicación: 6x SERCOM (USART/I2C/SPI/LIN) 2x I2S
- Conversión: ADC 12-bit 350 ksps DAC 10-bit 350 ksps
- Voltaje I/O: 3.3V (NO 5V tolerant)
- Alimentación: Micro USB o pin VIN
- Formato: Nano con pines DIP o soldadura SMT castellated
- Wi-Fi Standard: IEEE 802.11b/g/n
- Wi-Fi Velocidad: Hasta 72 Mbit/s (802.11n)
- Frecuencia Wi-Fi: 2.4 GHz 13 canales
- Sensibilidad Wi-Fi: -96 dBm
- Bluetooth BR/EDR: Hasta 3 Mbit/s 7 periféricos
- Bluetooth BLE: Bluetooth 4.2 dual mode
- Potencia RF Wi-Fi: 13.61 dBm EIRP
- Potencia RF Bluetooth: 6.24-6.30 dBm EIRP
- Interfaces: UART SPI I2C para comunicación con módulo
- Alimentación: USB 5V o VIN 5-21V
- Regulador: MPM3610 DC-DC (85% eficiencia 12V)
- Espaciado pines: 1.27 mm (estándar breadboard)
- Orificios montaje: 40.64 mm horizontal 15.24 mm vertical
- Diámetro orificios: 0.83 mm
- Temp. Operación: -40°C a 85°C
- Consumo SAMD21: 30 mA máximo
- Consumo NINA-W102: 320 mA máximo
- Consumo IMU: 0.65 mA máximo
- Consumo Crypto: 1 mA máximo
- Consumo Aplicación: 600 mA máximo
- Arquitectura: Arm Cortex-M0
- Frecuencia: Hasta 48 MHz
- Flash: 256 kB
- SRAM: 32 kB
- DMA: 12 canales
- Sistema de Eventos: 12 canales
- Temporizadores 16-bit: 5 unidades
- Temporizadores 24-bit: 3 unidades con funciones extendidas
- RTC: 32-bit Real Time Clock
- Watchdog Timer: Incluido
- CRC-32: Generador hardware
- USB: Host/Device high speed con 8 endpoints
- SERCOM: 6 unidades (USART/I2C/SPI/LIN)
- I2S: 2 canales
- ADC: 12-bit 350 ksps (hasta 16-bit con oversampling)
- DAC: 10-bit 350 ksps
- Interrupciones: Hasta 16 líneas externas
- Pines Digitales: D2-D13 D0(RX) D1(TX)
- Pines Analógicos: A0-A7 (A0 como DAC0)
- I2C: A4(SDA) A5(SCL)
- SPI: D11(MOSI) D12(MISO) D13(SCK)
- PWM: D3 D5 D6 D9 D10
- Alimentación: 3V3 VUSB VIN GND
- Reset: 2 pines (13 y 18)
- USB: Micro-B con VUSB D D- ID GND
- Debug: SWD SWCLK UPDI 3V3 GND RST

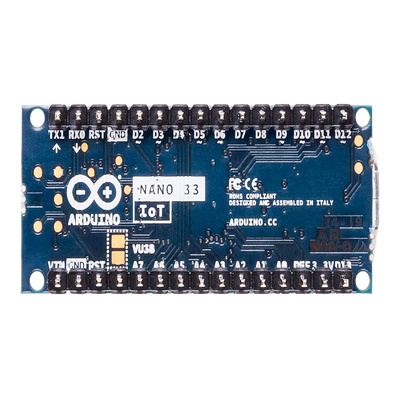

- Header 1: 15 pines (D13 3V3 AREF A0-A7 VUSB RST GND VIN)
- Header 2: 15 pines (TX RX RST GND D2-D12)
