ARDUINO LLC ABX-00092 Placa Desarrollo Arduino Nano ESP32 / Microcontrolador ESP32-S3 Dual-Core 240 MHz / Wi-Fi 4 802.11 b/g/n + Bluetooth LE 5.0 / 16 MB Flash Externa + 8 MB PSRAM / Compatibilidad Ar
Descripción
ABX-00092 ARDUINO LLC Placa Desarrollo Arduino Nano ESP32 / Microcontrolador ESP32-S3 Dual-Core 240 MHz / Wi-Fi 4 802.11 b/g/n + Bluetooth LE 5.0 / 16 MB Flash Externa + 8 MB PSRAM / Compatibilidad Arduino Cloud + MicroPython / USB-C + Conectividad IoT
ARDUINO Modelo: Nano ESP32

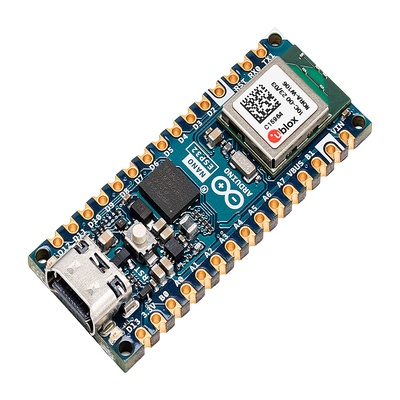

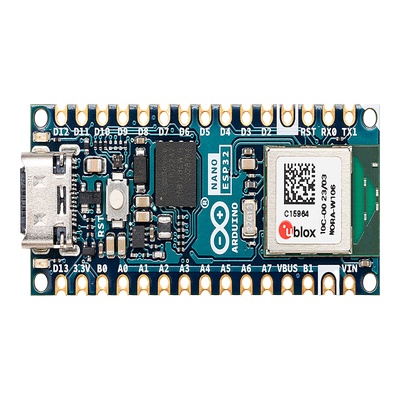

La placa Arduino Nano ESP32 representa la primera placa Arduino completamente basada en la arquitectura ESP32-S3 integrando el módulo NORA-W106-10B de u-blox®. Este desarrollo board está específicamente diseñado para aplicaciones IoT profesionales ofreciendo conectividad dual Wi-Fi 4 y Bluetooth LE 5.0 con antena integrada. La arquitectura incluye un procesador Xtensa® LX7 dual-core operando a 240 MHz con 512 kB SRAM 384 kB ROM y memoria RTC dedicada para operaciones de ultra bajo consumo. La placa incorpora 16 MB de memoria flash externa QSPI y 8 MB de PSRAM embebida proporcionando capacidades extendidas para aplicaciones complejas. Compatible nativamente con Arduino Cloud y MicroPython está optimizada para automatización del hogar sensores IoT y diseños de baja potencia con consumos desde 7 μA en deep sleep.
Características Generales
- Microcontrolador: ESP32-S3 (NORA-W106-10B module)
- Arquitectura: Xtensa® Dual-Core 32-bit LX7
- Frecuencia CPU: Hasta 240 MHz
- Memoria SRAM: 512 kB
- Memoria ROM: 384 kB
- Flash Externa: 16 MB (QSPI)
- PSRAM: 8 MB embebida
- Conectividad: Wi-Fi 4 Bluetooth LE 5.0
- Antena: Integrada 2.4 GHz
- Conector: USB-C®
- Compatibilidad: Arduino Cloud MicroPython
- Wi-Fi Standard: IEEE 802.11 b/g/n
- Velocidad Wi-Fi: Hasta 150 Mbps
- Bluetooth: LE v5.0 (2 Mbps)
- Potencia TX Wi-Fi: 17 dBm (20 dBm EIRP)
- Potencia TX BLE: 7 dBm (10 dBm EIRP)
- Sensibilidad RX Wi-Fi: -97 dBm
- Sensibilidad RX BLE: -98 dBm
- Rango Máximo: 500 metros
- Protocolos: I2C SPI I2S UART TWAI®
- Voltaje Operación: 3.3 V
- Alimentación VIN: 6-21 V (recomendado)
- Alimentación USB: 4.8-5.5 V
- Corriente GPIO: 40 mA source / 28 mA sink
- Consumo Deep Sleep: 7 μA
- Consumo Light Sleep: 240 μA
- Temperatura Operación: -40°C to 105°C
- Regulador: MP2322GQH step-down
Solo ESP32-S3 SoC otros componentes consumen adicional
- Digital Pins: 14 (D0-D13)
- Analog Pins: 8 (A0-A7)
- I2C Default: A4 (SDA) A5 (SCL)
- SPI Default: D11 (COPI) D12 (CIPO) D13 (SCK)
- UART Default: D0 (RX) D1 (TX)
- Pines Power: 3V3 VIN VBUS GND
- LED RGB: GPIO4 (Blue) GPIO45 (Green) GPIO46 (Red)
- Botón Reset: PB1 hardware
- SRAM RTC: 16 kB (low power)
- RTC FAST: 8 kB
- RTC SLOW: 8 kB
- DMA Controller: Included
- Timers: 52-bit system 4x54-bit general
- Watchdogs: 2x main system 1x RTC
- Interrupts: Todos GPIO configurable
- ULP Coprocessor: Ultra Low Power
- Distancia Montaje H: 40.64 mm
- Distancia Montaje V: 15.24 mm
- Radio Orificios: R0.83 mm
- Conector: USB-C CX90B-16P
- Headers: 2x15 pines 2.54mm
