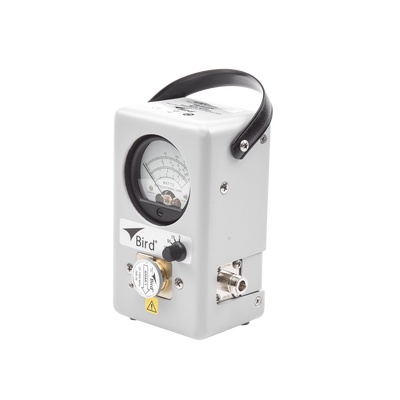

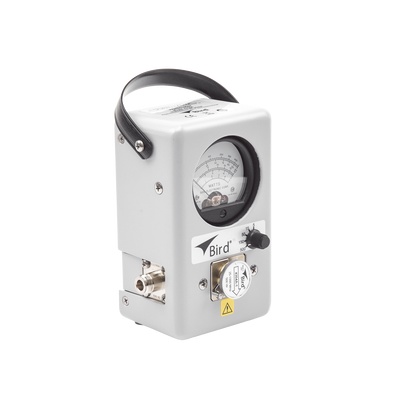

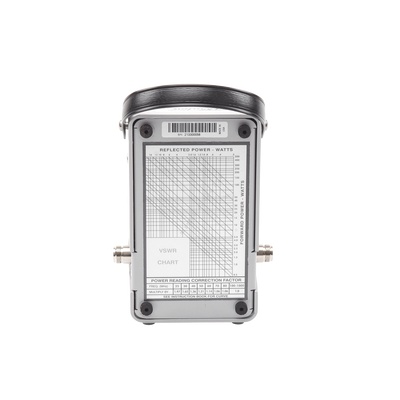

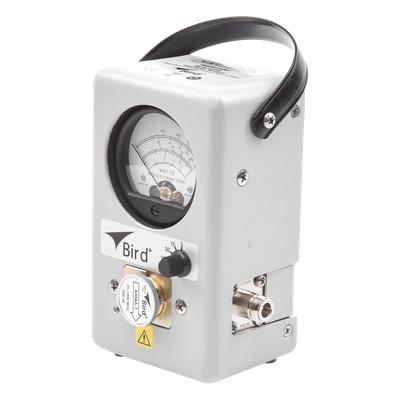

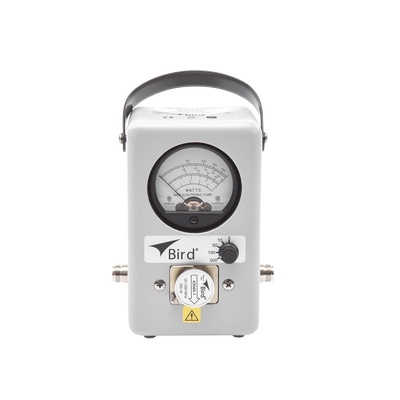

BIRD TECHNOLOGIES 4304A Wattmetro Direccional Thrueline de Banda Ancha con Elemento Fijo de 25-1000 MHz 5-500 Watt .
Código producto - SKU
4304A
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Wattmetro direccional thrueline de banda ancha diseñado para medir niveles de potencia RF y acoplamiento de carga en líneas de transmisión coaxial a impedancia de 50 ohm (VSWR) utilizando un único elemento fijo ya incluido. El instrumento opera en un extenso rango de frecuencias que abarca desde VHF hasta UHF, proporcionando mediciones confiables sin necesidad de intercambiar elementos entre diferentes bandas. Su arquitectura de cinco rangos de potencia permite seleccionar la escala óptima para cada aplicación, maximizando la resolución de lectura. La baja pérdida por inserción garantiza mínima degradación de la señal transmitida, mientras que su formato compacto facilita la integración en racks de equipamiento y estaciones de prueba portátiles.
Características Principales
- Mediciones de potencia directa y reflejada con un solo elemento fijo
- Cobertura continua de 25 MHz a 1000 MHz sin cambio de componentes
- Cinco rangos seleccionables: 5, 15, 50, 150 y 500 vatios
- Exactitud de ±6% a escala completa en banda principal (100-512 MHz)
- VSWR máximo de 1.05 (25-512 MHz) y 1.07 (512-1000 MHz)
- Pérdida por inserción de únicamente 0.10 dB
Especificaciones Técnicas
Rango de Frecuencia
25 MHz - 1.0 GHz
Rango de Potencia
5, 15, 50, 150, 500 W
Limitado a 150 W de 800-1000 MHz
Exactitud
25-100 MHz: ±7% de escala completa
100-512 MHz: ±6% de escala completa
Rendimiento VSWR
25-512 MHz: 1.05 máx. (conector UHF hembra)
512-1000 MHz: 1.07 máx.
Pérdida por Inserción
0.10 dB
Impedancia
50 ohm
Dimensiones
175 x 130 mm (6.9 x 5.1 in)
Conector
UHF hembra
Elemento
Fijo, incluido (único elemento para toda la banda)
Detalles
SKU
4304A
Peso
1.7 kg
Fabricante
