CAME 119-RIR184 Refaccion CAME / KXBGG4LED / G4010 / Transformador de 120 compatible con tablilla ZL37 CAME
Descripción

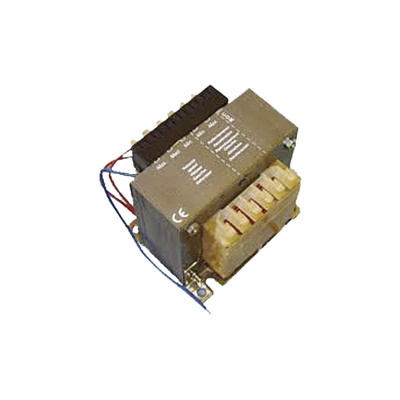

119-RIR184 CAME Refaccion CAME / KXBGG4LED / G4010 / Transformador de 120 compatible con tablilla ZL37 CAME
<-- Seccin de caractersticas --> <-- Seccin de configuracin DIP --> <-- Seccin de especificaciones --> <-- Separador -->
<-- Seccin de notas importantes -->
Caractersticas tcnicas
- Modelo: 119RIR184
- Compatibilidad: Tablilla ZL37F CAME
- Tensin entrada: 230V a.c.
- Tensin salida: 24V d.c.
- Potencia: Mx. 40W para accesorios
- Funciones: Cierre automtico deteccin de obstculos funcin uomo presente control de radiofrecuencia
Conexiones
- L1-L2: Alimentacin a 230V a.c.
- M-N: Motor 24V d.c.
- 10-E: Salida 24V (intermitente segn configuracin DIP 3)
- 10-5: Lmpara piloto 24V-3W mx. sbarra aperta
- 10-11: Alimentacin accesorios (mx 40W)
- 2-C5: Contacto de cierre inmediato (N.C.)
- F-FA/FC: Conexin microinterruptor de rallentamiento
Configuracin DIP
- DIP 1 ON: Cierre automtico activado
- DIP 2 ON: Funcionamiento solo apertura con control remoto activado
- DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
- DIP 4 ON: Funcin uomo presente activada
- DIP 5 ON: Prelampeggio 5 segundos en apertura y cierre
- DIP 6 ON: Deteccin de obstculo con motor a fin de carrera
- DIP 8 OFF: Funcin de cierre inmediato activada (requiere dispositivo de seguridad 2-C5)
- DIP 9 OFF: Botn stop activado (requiere dispositivo de seguridad 1-2)
Ajustes
- Trimmer A.C.T.: Tiempo de cierre automtico (1 a 120 )
- Trimmer SENS.: Sensibilidad del dispositivo amperomtrico
- Faston A (cable negro): Ajuste velocidad de operacin
- Faston B (cable rojo): Ajuste velocidad de deceleracin
Conexin del transformador
- Conectar la antena a los terminales correspondientes en la tarjeta
- Insertar la tarjeta AF solo cuando no haya tensin
- Memorizar la codificacin manteniendo presionado el botn PROG
Compatibilidad
- Conexin para microinterruptores de seguridad
- Compatibilidad con sistemas de radiofrecuencia
- Control de motor a 24V d.c.
Seguridad
- Requiere dispositivos de seguridad para funcin de cierre inmediato
- Cumple con Directiva Baja Tensin 73/23/CEE
- Cumple con Directiva Compatibilidad Electromagntica 2004/108/CEE
<-- Seccin de notas importantes -->
Notas importantes
- Los datos e informaciones proporcionados estn sujetos a cambios sin previo aviso
- Para desactivar funciones no utilizadas consultar configuracin de DIPs
- El producto cumple con normativas europeas de seguridad y compatibilidad
