CAME 3199-ZL30 Tarjeta electronica para barrera G3000
Descripción

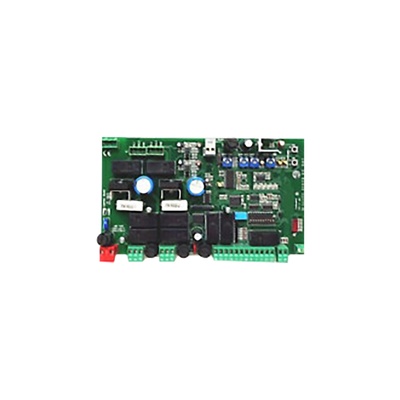

3199-ZL30 CAME Tarjeta electrónica para barrera G3000
Descripcin
Tarjeta electrnica para barrera G3000 con mltiples funciones de programacin y control.
- Diseada para controlar barreras de seguridad
- Soporta mltiples configuraciones de entrada/salida
- Permite ajustes de velocidad y sensibilidad
- Incluye funciones de seguridad y diagnstico
Especificaciones Tcnicas
- Tensin de alimentacin: 24 V DC
- Salida motor: 24 V AC - 40 W max
- Salida para lmpara: 24 V AC - 3 W max
- Salida para fotoclulas: 24 V
- Conexin encoder: S
Funciones de Programacin
- F1: Stop total (0=desactivado; 1=activado)
- F2: Entrada CX (0=OFF; 1=C1; 4=C4; 5=C5; 9=C9)
- F3: Entrada CY (0=OFF; 1=C1; 4=C4; 5=C5; 9=C9)
- F5: Test seguridad (0=OFF; 1=CX; 2=CY; 3=CXCY)
- F6: Accin mantenida (0=desactivado; 1=activado)
- F7: Mando en 2-7 (0=paso-paso; 1=secuencial)
- F9: Deteccin obstculo (0=desactivado; 1=activado)
- F10: Bombilla testigo
Configuracin Avanzada
- F15: Intermitencia cordn luminoso
- F19: Tiempo cierre automtico (0s -> 180s)
- F21: Tiempo prelampeggio (0s -> 10s)
- F22: Tiempo trabajo (5s -> 120s)
- F28: Velocidad apertura (60% -> 80% -> 100%)
- F29: Velocidad cierre (60% -> 80% -> 100%)
- F30: Velocidad reducida apertura (10% -> 15% -> 30%)
- F31: Velocidad reducida cierre (10% -> 15% -> 30%)
Conexiones
- : Cable blanco
- E: Cable marrn (Encoder)
- -: Cable verde
- M: Motor a 24 V DC
- N: No conectado
- 10: Salida 24 V AC - 40 W max
- 11: No conectado
- E6: Lampeggiatore a cupola e cordone luminoso 24 V AC-24 W max
Seguridad y Diagnstico
- F34: Sensibilidad durante el movimiento (10% -> 100%)
- F35: Sensibilidad durante el frenado (10% -> 100%)
- F37: Punto inicial de frenado en apertura (40% -> 50% -> 70%)
- F38: Punto inicial de frenado en cierre (40% -> 50% -> 60%)
- A2: Test del motor (0=desactivado; 1=activado)
- A3: Taratura del recorrido (0=desactivado; 1=activado)
Precauciones de Seguridad
- Antes de instalar la tarjeta y efectuar las conexiones elctricas incluida la conexin de tarjetas enchufables (AF R700 etc.) es OBLIGATORIO CORTAR LA TENSIN DE LNEA y si las hubiera desconectar las bateras.
- Para una descripcin ms detallada de las conexiones elctricas y de las funciones consultar el manual del cuadro de referencia en http://docs.came.com.
Configuracin Adicional
- U1: Tipo de mando por radio (1=paso-paso; 2=secuencial; 3=solo apertura)
- U2: Eliminacin de usuario individual (1 -> 25)
- U3: Eliminacin total de usuarios (0=OFF; 1=borrado total)
- A1: Tipo de barra (0=barra 60 mm; 1=barra semieltica)
- A4: Reinicializacin de parmetros (0=desactivado; 1=activado)
- A5: Contador de maniobras
- H1: Versin del software
Instrucciones de Desmontaje y Eliminacin
Antes de proceder con la eliminacin:
- Verificar la normativa vigente en el lugar de instalacin
- Los componentes de embalaje (cartn plstico etc.) pueden ser eliminados como residuos urbanos normales mediante reciclaje
- Los componentes electrnicos deben ser eliminados por empresas autorizadas
ADVERTENCIA: No dispersar en el ambiente
