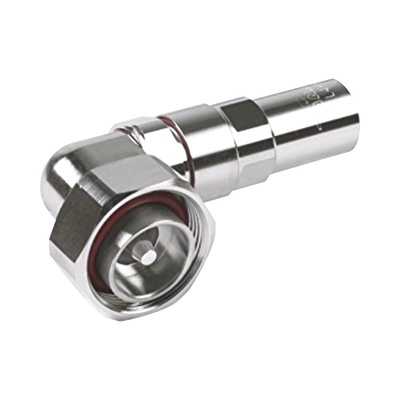

COMMSCOPE (ANDREW) L4DR-PS Conector DIN 7-16 Macho en Angulo Recto para LP-450A LDF4-50A PIN Cautivo

Descripción

L4DR-PS COMMSCOPE (ANDREW) Conector DIN 7-16 Macho en Ángulo Recto para LP-450A LDF4-50A PIN Cautivo

       Especificaciones Generales.

• Interfaz DIN 7-16 Macho.
• Estilo de carrocería Ángulo recto.
• Marca HELIAX® Parada Positiva™.
• Ángulo de montaje: Ángulo recto.
• Nota de pedido Producto estándar de CommScope® (Global).

      Especificaciones Eléctricas.

• Impedancia del conector 50 ohm.
• Banda de frecuencia operativa 0 – 8800 MHz.
• Impedancia del cable 50 ohm.
• IMD de tercer orden típico 116 dBm a 910 MHz.
• Método de prueba IMD de tercer orden Dos portadoras de 43 dBm.
• Voltaje de funcionamiento de RF máximo (vrms) 707 00 V.
• Tensión de prueba de CC 2000 V.
• Resistencia de contacto exterior máximo 0 30 mOhm.
• Resistencia de contacto interno máximo 2 00 mOhm.
• Resistencia de aislamiento mínimo 5000 MOhm.
• Potencia media 0 6 kW a 900 MHz.
• Pico de potencia máximo 10 00 kW.
• Pérdida de inserción típica 0 05 dB.
• Efectividad de blindaje 110 dB
