ELECTRONIC DESIGN CES8 Esclusas: Tarjeta de Control Programable hasta 8 Puertas

Descripción

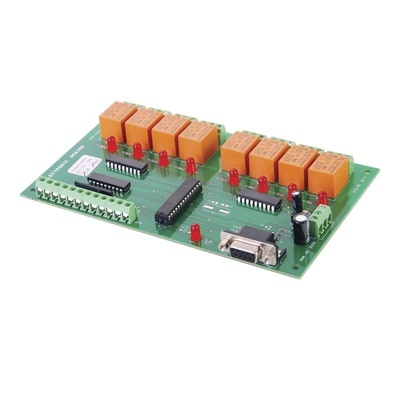

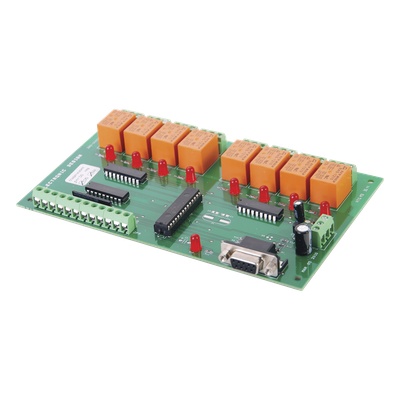

La ELECTRONIC DESIGN CES8 es una tarjeta de control programable para gestionar esclusas de acceso en instalaciones de seguridad con hasta 8 puertas o entradas independientes. La elige quien necesita definir el comportamiento de esclusamiento de cada punto de acceso y trabajar con distintos sensores y dispositivos de campo.

Qué hace este equipo

• Configura el esclusamiento de forma individual para cada puerta o entrada.
• Cuenta con 8 entradas (S1 a S8), NC o NO según el tipo de sensor.
• Ofrece 8 relevadores aislados (K1 a K8) con contactos NO/NC/COM para flexibilizar el cableado.
• El aislamiento entre canales da independencia eléctrica ante fallas en líneas externas.
• Incluye 8 LEDs que indican el estado de activación para diagnóstico visual.
• Se programa por puerto RS232 con HyperTerminal, a 9600 baudios, 8 bits, 1 bit de parada y sin paridad.
• Permite editar todos los parámetros en 60 segundos.
• El modo de operación, normal o invertido, se configura de manera independiente por relevador.

Cuándo conviene

Resulta útil en instalaciones con varias puertas que deben coordinarse mediante esclusas, donde cada acceso necesita su propia lógica y se desea ajustar parámetros sin software especializado, solo con una terminal serial como HyperTerminal. Es una opción para proyectos profesionales de control de acceso y seguridad.

Antes de comprar

• Verifica que tu fuente entregue 12 a 24 VCC o 24 VCA; el consumo indicado es de 12 VDC a 300 mA con los 8 relevadores activados.
• Revisa que los sensores de cada puerta sean NC o NO, ya que las entradas se adaptan según su tipo.
• Para programarla necesitarás una computadora con puerto RS232 (o un adaptador) y un programa de terminal; confirma qué accesorios requieres, pues los datos no detallan qué incluye el paquete.
• Considera el espacio de montaje: mide 17.08 x 10.22 cm (6.725 x 4.025 pulg). Si tienes dudas de instalación o necesitas factura, consulta a CJP Telecom.

Preguntas frecuentes

¿Para qué sirve la CES8?

Sirve para gestionar esclusas de acceso en hasta 8 puertas o entradas independientes, con configuración individual de esclusamiento.

¿Necesito software especial para programarla?

No, la programación se hace por RS232 mediante HyperTerminal, con comunicación a 9600 baudios, 8 bits, 1 stop bit y sin paridad.

¿Con qué voltajes funciona?

Es compatible con dispositivos de 12/24 VCC y 24 VCA. La alimentación indicada es de 12 VDC a 300 mA con los 8 relevadores activados.

¿Incluye cables, fuente o gabinete?

Los datos disponibles no especifican el contenido del paquete, por lo que conviene confirmarlo con CJP Telecom antes de comprar.
