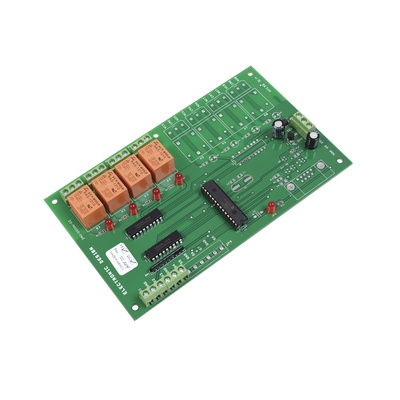

ELECTRONIC DESIGN CESL2 Activacion por medio de un Pulso momentaneo el relevador se quedara activo hasta recibir otro pulso similar
Descripción
CESL2 ELECTRONIC DESIGN Activación por medio de un Pulso momentáneo el relevador se quedara activo hasta recibir otro pulso similar
Funcionamiento
- Activacin mediante pulso momentneo el relevador permanece activo hasta recibir otro pulso
- Tarjeta de control tipo latch (toggle) para control de barreras vehiculares
- Diseada para configurar hasta dos barreras simultneamente
- Operacin mediante pulsos positivos en las entradas S1 (barrera 1) o S3 (barrera 2)
- Funcin de seguridad para evitar cierre de barrera cuando no est totalmente abierta
Caractersticas Tcnicas
- Alimentacin: 12VDC 150mA (con 4 relevadores activados)
- Entradas: 4 entradas de contacto seco (S1 a S4)
- Salidas: 4 relevadores aislados (K1 a K4) con contactos COM NC y NO
- Indicadores: 4 LEDs para visualizar estado de los relevadores
- Dimensiones: 17.08 x 10.22 cm (6.725 x 4.025 pulgadas)
Configuracin
- Entradas S1 y S2 para barrera 1
- Entradas S3 y S4 para barrera 2
- Relevadores K1 y K2 para barrera 1
- Relevadores K3 y K4 para barrera 2
Aplicacin
- Conexin de botones teclados o sensores a las entradas
- Uso de relevadores K1/K3 para seal de pulso a mdulos de barrera
- Uso de relevadores K2/K4 como respaldo o para activar indicadores
- Conexin de sensores de posicin de barrera a entradas S2/S4
Operacin
- K1/K3 activan apertura de barrera
- K2/K4 pueden activar indicadores de estado
- S2/S4 verifican posicin de barrera para permitir cierre
- Entrada JP10 para alimentacin 12VDC
Conexiones
- Entradas: S1-S4 (contactos secos)
- Salidas: Relevadores aislados K1-K4 con contactos COM NC y NO
- Alimentacin: Conector JP10 (12V y GND)
- Indicadores: LEDs DS1-DS4 para estado de relevadores
Detalles de Instalacin
- Conexin de sensores magnticos a S2/S4 para deteccin de posicin
- Puenteo de S2/S4 a GND si no se usa funcin de deteccin de posicin
- Conexin de transformador 12VDC al conector JP10
- Todas las leyendas impresas en la tablilla para fcil identificacin
Notas Tcnicas
- Relevadores aislados entre s para diferentes voltajes de operacin
- Soporta dispositivos de 12/24VDC 24VAC o 110VAC
- Diseada para uso en control de barreras vehiculares
- Permite configuracin rpida de hasta dos barreras
Garanta
- 1 ao de garanta
