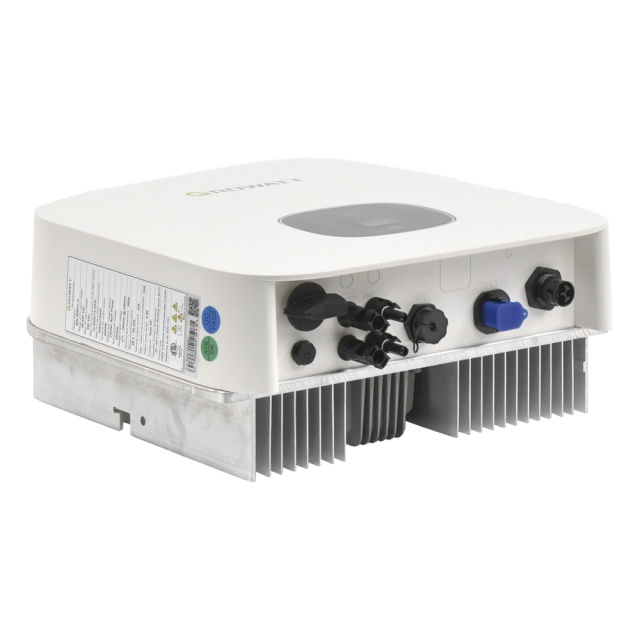

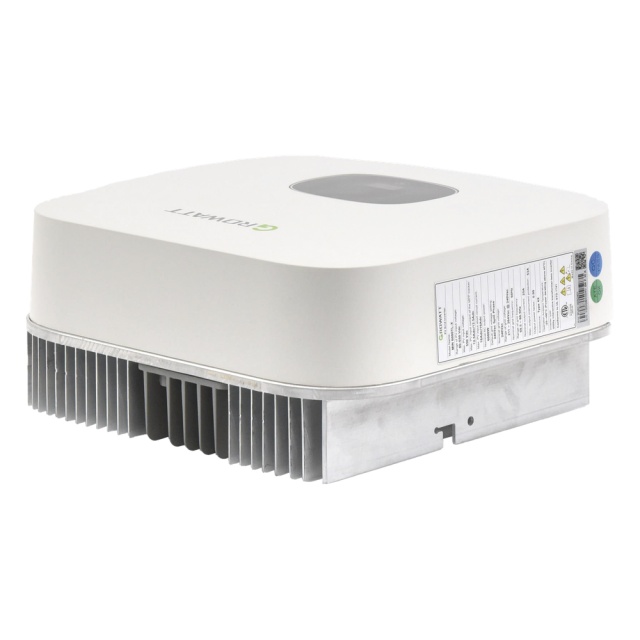

El Growatt MIN 6000TL-X2 es un inversor solar de alto rendimiento diseñado para maximizar la eficiencia en la conversión de energía fotovoltaica a energía eléctrica utilizable. Con una combinación de tecnologías avanzadas y diseño amigable el MIN 6000TL-X2 se establece como la elección ideal para sistemas fotovoltaicos residenciales y comerciales pequeños a medianos.

Monitoreo OSS GROWATT (PC)

El monitoreo con la plataforma OSS de Growatt nos permite supervisar y controlar nuestras plantas instaladas ya que es una potente plataforma O&M para instaladores. Esta plataforma cuenta con un diagnóstico de curva I-V inteligente en línea que hace más fácil observar la producción de energía del sistema.

¡DA CLICK EN LAS IMÁGENES Y PRUEBALO

Monitoreo Remoto por APP SHINE PHONE

Si lo tuyo es lo portátil no dude en utilizar la aplicación SHINEPHONE para la supervisión y control de parámetros de manera simple y rápida.

Con los siguientes videos te guiaremos para que comiences a utilizar el módulo de monitoreo y para orientarte con el registro del datalogger.

Diagrama de conexión

MIN6000TLX2

Este equipo dispone de 2 MPPT cada uno con su propia cadena. La conexión de estos equipos se realiza conectando una serie de módulos solares en cada cadena. Antes de conectarlos al inversor las series de paneles pueden ser conectadas a una pastilla térmica para la protección del equipo. Una vez que los paneles estén conectados es necesario adaptar el cableado eléctrico al conector del inversor. Este conector cuenta con una señalización que indica L N y PE correspondientes a Línea 1 Línea 2 y Tierra respectivamente. Esta conexión se dirige a otra pastilla térmica con el objetivo de proteger el equipo y desde esta protección se debe realizar la conexión al medidor bidireccional

Módulos Solares Compatibles

<-- Mdulo Solar LONGI 575W -->

Módulo Solar LONGI 575W

LR572HTH575M

• Cantidad de modulos recomendados: 12
• Voltaje de circuito abierto (Voc): 52.06 V
• Corriente en corto circuito (Isc): 14.44 A
• Dimensiones: 2278x1134x35 mm

<-- Mdulo Solar ETSOLAR 450W -->

Módulo Solar ETSOLAR 450W

ETM760BH450WW/WB

• Cantidad de modulos recomendados: 16
• Voltaje de circuito abierto (Voc): 41.4 V
• Corriente en corto circuito (Isc): 13.6 A
• Dimensiones: 1909x1134x35 mm

<-- Mdulo Solar LONGI 580W -->

Módulo Solar LONGI 580W

LP182182M72NH580W

• Cantidad de modulos recomendados: 12
• Voltaje de circuito abierto (Voc): 51.09 V
• Corriente en corto circuito (Isc): 14.45 A
• Dimensiones: 2279x1143x30 mm

<-- Mdulo Solar RISEN 660W -->

Módulo Solar RISEN 660W

RSM1328660M

• Cantidad de modulos recomendados: 10
• Voltaje de circuito abierto (Voc): 45.75V
• Corriente en corto circuito (Isc): 18.33 A
• Dimensiones: 2384x1303x35 mm

Eficiencia Máxima de 98.4%

El MIN6000TL-X2 ofrece una eficiencia máxima líder de la industria asegurando el aprovechamiento óptimo de la energía solar capturada por los paneles fotovoltaicos

Control de Exportación Opcional

El inversor integra un controlador de exportación de energía implantable que ajusta la generación de energía en función de la demanda específica lo cual es esencial para el cumplimiento de regulaciones locales o personales para la exportación a la red.

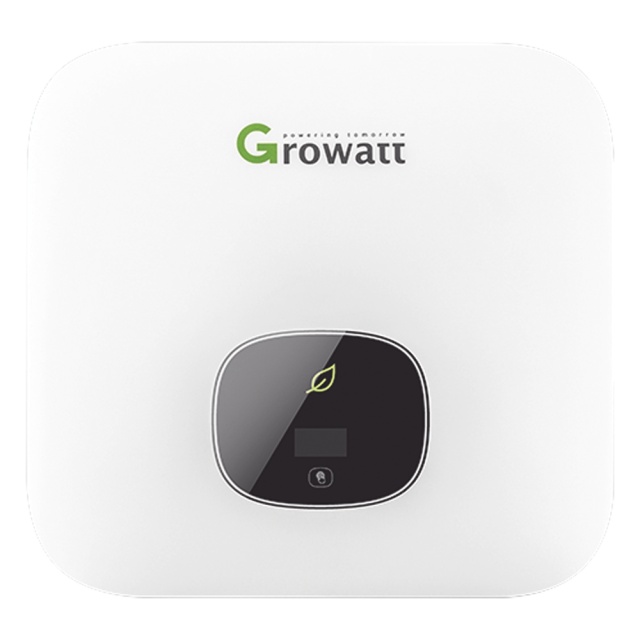

Pantalla OLED y Botón Táctil

Para un manejo e interacción amistosos el inversor Growatt MIN 6000TL-X está equipado con una pantalla OLED brillante y fácil de leer junto con un interfaz de botón táctil que simplifica la navegación y el control del dispositivo.

Amplia Capacidad de Almacenamiento de Datos (Hasta 25 años)

El inversor puede almacenar datos detallados de generación y rendimiento asegurando una evaluación exhaustiva a lo largo del tiempo y facilitando el mantenimiento preventivo del sistema.

Certificación Necesaria para Contratos de Interconexión

• IEE1547
• UL171

Notas

• Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
• Los inversores requieren sincronizarse para entregar voltaje de lo contrario el equipo no entregara voltaje si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• NO mezclar potencias de paneles en las cadenas.
