HIKVISION KIT-3X2-2.5CWF Kit de Videowall LED pitch 2.5 / 3.0 x 1.68 Metros / Resolucion 1200 x 680 / Instalacion a Pared

27 x DS-D4225FI-CWF

1 x DS-D42C-08H

4 x DS-DL226033W

2 x DS-DL126033W

5 x DS-DL116033W

5 x 101513682

1 x DS-D42MF-2B

3 x LP-UT6A-1000-BU28

2 x LP-UT6A-100-BU28

5 x SYS-136-509

1 x LP-PDU-11DP

Especificaciones Generales Kit LED

• Medida: 3.0 x 1.68 metros
• Metros cuadrados: 5.06 m
• Relacin de aspecto: 16:9
• Resolucin: 1200 x 680 pixeles
• Cantidad de paneles: 25 (5x5)
• Consumo elctrico: 1.75 kW (tomando en cuenta brillo al 100%)

Especificaciones Mdulos

• Modelo: DS-D4225FI-CWF
• Tecnologa: SMD Tieal LED
• Pixel Pitch: 2.48 mm
• Resolucin: 240 x 136 pixeles
• Cantidad de mdulos: 8 (2x4)
• ngulo de visin: 160 (H) / 160 (V)
• Contraste: 5000:1
• Brillo: 800 cd/m
• Tasa de refresco: 60 Hz
• Capacidad de trabajo: 24/7
• Tiempo de vida de lmparas: 100 000 horas
• Material de panel: Magnalio

Especificaciones Controlador LED

• Modelo: DS-D42C-08H
• Entrada de video: 1 x DVI 1 x HDMI 1 x DP
• Puertos LED: 8 x RJ45 (hasta 650 000 pixeles por puerto)
• Dimensiones: 482.6 mm x 250 mm x 44.5 mm

El kit incluye 3 cables de datos de 10 metros (LP-UT6A-1000-BU28) y 2 cables de datos de 1 metro (LP-UT6A-100-BU28)

Especificaciones de Montajes

Montaje DS-DL226033W (x 4)

• Dimensiones: 1200 mm x 675 mm
• Para: 4 mdulos LED en un arreglo de 2x2

Montaje DS-DL126033W (x 2)

• Dimensiones: 1200 mm x 337.5 mm
• Para: 2 mdulos LED en un arreglo de 1 x 2

Montaje DS-DL116033W (x 5)

• Dimensiones: 600 mm x 337.5 mm
• Para: 1 mdulo LED en un arreglo de 1 x 1

Diagrama de instalacin de montajes

Especificaciones de PDU

• Modelo: LP-PDU-11DP
• Voltaje de salida: 120 Vca / 15A
• Dimensiones: 482.6 mm x 44 mm x 212.6 mm
• Longitud de cable de conexin: 1.8 m
• Tomas: 11 NEMA 5-15R (1 frontal y 10 posteriores)

El kit incluye 5 cables de 10 metros (101513682) y clavijas de corriente (SYS-136-509)

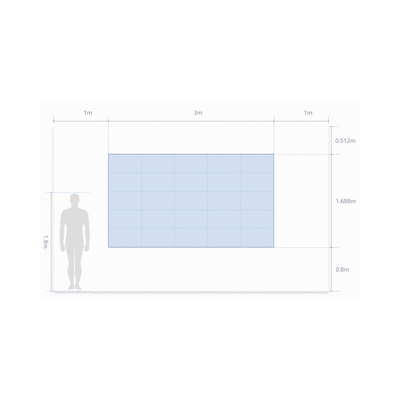

Diagramas de instalacin del kit

Datos:

Corriente:

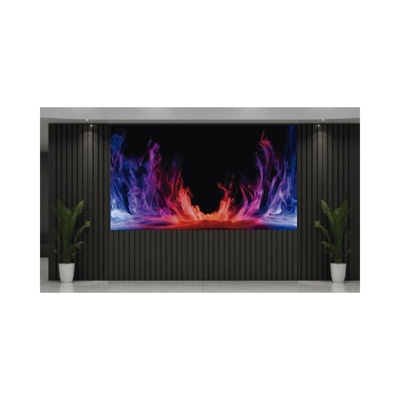

Ejemplo de instalacin de videowall
