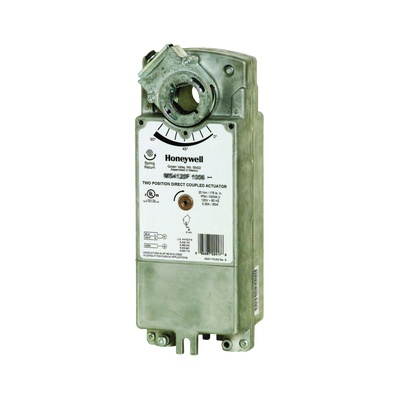

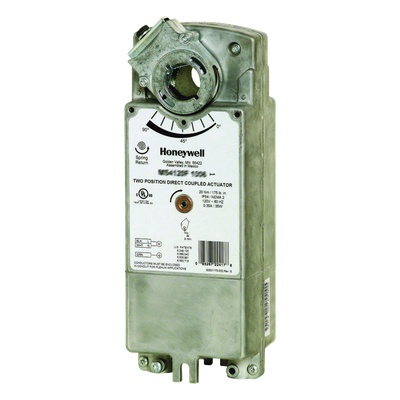

HONEYWELL BMS MS4120F1006/U Actuador de dos posiciones con retorno por resorte 120 VAC para control de compuertas contra incendio y humo
Descripción
El MS4120F1006 es un actuador de dos posiciones de acción rápida con acoplamiento directo (DCA) y retorno por resorte, diseñado para el control todo/nada de compuertas contra incendio y humo en sistemas HVAC. Recibe una señal de encendido/apagado de un controlador de un solo polo y un solo tiro (SPST) y su montaje reversible permite operar en rotación horaria (CW) o antihoraria (CCW) del resorte. Está pensado para operar de forma confiable en sistemas de control de humo que requieren el listado UL555S hasta 350 °F.
Características Generales
- • Acoplamiento directo (DCA) para control todo/nada de compuertas de humo y fuego
- • Alimentación de 120 VAC, señal de control SPST (Serie 40)
- • Retorno por resorte con apertura y cierre en 15 segundos
- • Torque mínimo de 175 lb-in (20 N·m) a 350 °F, bloqueo máximo de 425 lb-in (48 N·m)
- • Montaje reversible en rotación horaria o antihoraria del resorte
- • Ángulo de rotación de 95° ± 3°, mecánicamente limitado
- • Diseñado para sistemas de control de humo listados UL555S hasta 350 °F
Desempeño
- • Tipo: Dos posiciones con retorno por resorte
- • Tiempo de apertura/cierre: 15 s
- • Torque nominal: 175 lb-in (20 N·m) a 350 °F
- • Torque de bloqueo: 425 lb-in (48 N·m)
- • Ángulo de rotación: 95° ± 3°
- • Límite mecánico de rotación: Sí
Físicas / Eléctricas
- • Voltaje de alimentación: 120 VAC
- • Señal de control: SPST (Serie 40)
- • Montaje reversible: CW / CCW
- • Temperatura máxima de operación: 350 °F
Certificaciones y Aplicación
- • Listado UL555S para control de humo
- • Aplicación: Compuertas contra incendio y humo
- • Sistema: HVAC y control de humo
