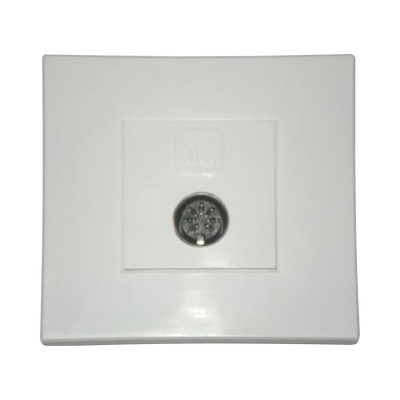

IBERNEX NX0086/A Modulo de Pared para Pulsador de Cama Compatible con NX0883 NX0885 y NX0015
Descripción
NX0086/A IBERNEX Modulo de Pared para Pulsador de Cama Compatible con NX0883 NX0885 y NX0015
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de funcionamiento --> <-- Seccin de cableado --> <-- Seccin de seguridad --> <-- Seccin de instalacin --> <-- Separador final -->
Caractersticas Principales
- Conector mini-jack/DIN con liberacin por tensin para mayor seguridad
- Contactos secos libres de potencial para seguridad elctrica
- Control de hasta 2 circuitos de iluminacin independientes
- Seal de alarma normalmente cerrada con supervisin de lnea
- Compatibilidad con pulsadores de cama con audio (NX0885)
- Indicacin luminosa LED en el pulsador de cama
Especificaciones Elctricas
- Tipo de contacto: Contacto seco (libre de potencial)
- Seal de alarma: Normalmente Cerrado (NC)
- Seales de control: Normalmente Abiertos (NO)
- Conector LED: L y L- para control de iluminacin
- Conector auxiliar: Seal de botn auxiliar
Especificaciones Mecnicas
- Tipo de instalacin: Montaje en caja de empotrar
- Incluye: Bastidor metlico de montaje
- Compatibilidad: Marco NX9003 y series de material elctrico estndar
- Ubicacin recomendada: Junto al cabecero por encima de la altura de la mesilla
Compatibilidad
- Pulsadores compatibles: NX0883 NX0885 NX0015
- Terminales compatibles: NX0015 y otros terminales de habitacin
- Perifricos: Telerruptores NX0033 o similares
Funcionamiento
El mdulo de pared NX0086A permite el control de hasta 4 funciones diferentes a travs del pulsador de cama multifuncin:
- Alarma: Contacto normalmente cerrado (NC) para seal de emergencia
- Control de iluminacin 1: Contacto normalmente abierto (NO)
- Control de iluminacin 2: Contacto normalmente abierto (NO)
- Botn auxiliar: Contacto normalmente abierto (NO) para funciones adicionales
- LED: Control de iluminacin del pulsador con seales L y L-
Cableado
El cableado debe realizarse con el sistema desconectado de la alimentacin elctrica:
- Alarma: Se cablea entre las bornas C y NC de la entrada del sistema
- Iluminacin: Se conectan a telerruptores NX0033 o similares
- LED: Se conecta a una seal configurada como salida para control de iluminacin
- Botn auxiliar: Se puede utilizar para funciones adicionales
- Conexin en paralelo: Posibilidad de conectar mltiples pulsadores para control de la misma luz
Seguridad
- Conector mini-jack que se suelta ante tensin excesiva evitando daos por tirones
- Contactos secos (libres de potencial) para garantizar seguridad elctrica
- No se deben utilizar voltajes peligrosos en el mdulo de pared ni en el cable del pulsador
- Se debe respetar la polaridad correcta en la conexin de seales
Instalacin
- Montaje en caja de empotrar estndar
- Recomendado instalar junto al cabecero por encima de la altura de la mesilla
- Todas las conexiones deben realizarse con el sistema desconectado de la alimentacin elctrica
- Se pueden cablear varios contactos normalmente cerrados en serie sobre la misma entrada
- Las seales de iluminacin (L1 L2) pueden cablearse en paralelo para control desde mltiples puntos
