KIDDE KID1460020 KIDDE F_FXSLC1 - Modulo de Expansion / Lazo de 250 dispositivos

Descripción

Resumen

Para Paneles KIDDE

• FX-64, FX-1000

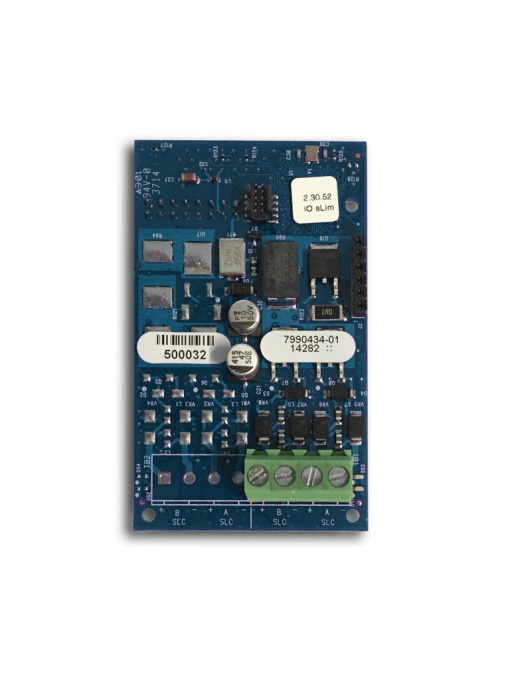

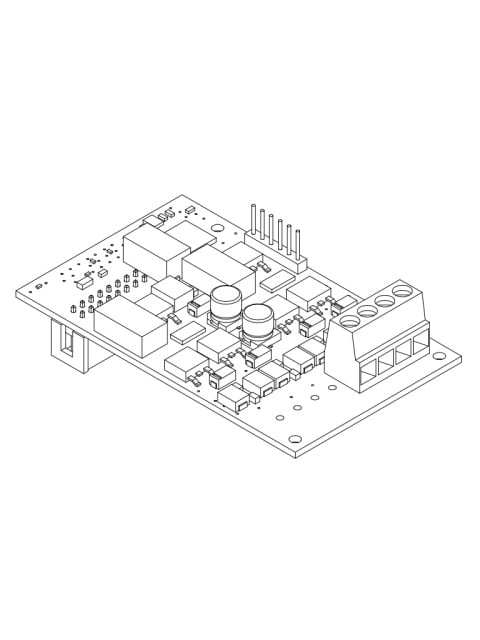

FX-SLC1 Módulo de expansión, un bucle de 250 dispositivos

La tarjeta de interfaz FX-SLC1 de SLC simple brinda un circuito de línea de señalización (SLC) de dispositivos en el panel de control. Esta tarjeta puede instalarse en un panel FX-64 como tarjeta de reemplazo o en un panel FX-1000 como tarjeta de reemplazo o adicional. Panel FX-64: Esta tarjeta ofrece 64 direcciones de dispositivo para cualquier combinación de detectores o módulos. Panel FX-1000: La tarjeta amplía la capacidad de dispositivos que puede admitir el panel de control con un total de 250 direcciones de dispositivos (125 direcciones de detectores y 125 de módulos). El lugar donde se instale la tarjeta en el panel determina qué SLC del panel queda controlado por la tarjeta. Después de instalar una nueva tarjeta FX-SLC1, debe colocar la etiqueta de SLC correcta que se incluye con la tarjeta en el panel.

Características

• Un lazo
• 250 direcciones de dispositivos para FX-1000
• 64 direcciones de dispositivos para FX-64

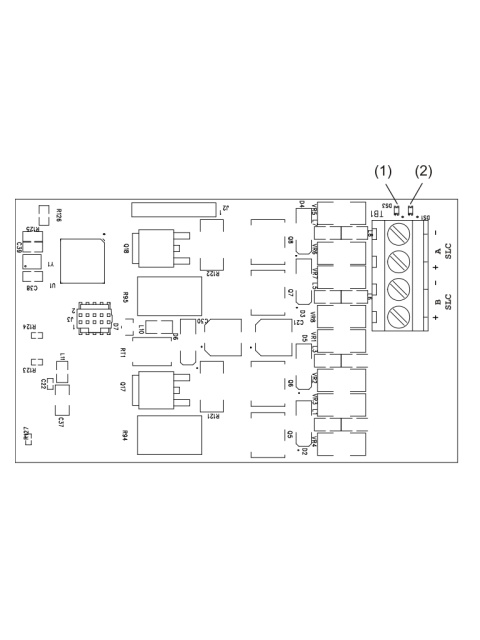

Instalación

Instale y cablee este dispositivo según los códigos, las ordenanzas y las reglamentaciones locales y nacionales aplicables. Si en el panel se instala solo una tarjeta, se la debe instalar en la posición principal: J15.

Para instalar la tarjeta FX-SLC1 en un panel FX-64:

1. Apague el panel. Para eso, primero desconecte las baterías y, luego, desconecte la alimentación CA principal.
2. Conecte la tarjeta al conector J15, tal como se muestra en la figura de la izquierda. Asegúrese de alinear correctamente las clavijas de conexión y los soportes plásticos, y ejerza presión hasta que el conjunto se bloquee en esa posición.
3. Conecte el cableado de campo. Consulte “Cableado”.
4. Aplique la etiqueta de SLC correspondiente en el panel cerca de los terminales de la tarjeta FX-SLC1.
5. Encienda el panel. Para eso, primero conecte la alimentación CA principal y, luego, conecte las baterías.

Para instalar la tarjeta FX-SLC1 en un panel FX-1000:

1. Apague el panel. Para eso, primero desconecte las baterías y, luego, desconecte la alimentación CA principal.
2. Conecte la tarjeta al conector J15 o J7, tal como se muestra en la figura de la derecha. Asegúrese de alinear correctamente las clavijas de conexión y los soportes plásticos, y ejerza presión hasta que el conjunto se bloquee en esa posición.
3. Conecte el cableado de campo. Consulte “Cableado”.
4. Aplique la etiqueta de SLC correspondiente en el panel cerca de los terminales de la tarjeta FX-SLC1.
5. Encienda el panel. Para eso, primero conecte la alimentación CA principal y, luego, conecte las baterías.

Cableado Clase B

(1) FX-SLC1

(2) Dispositivo SLC

Cableado Clase A

(1) FX-SLC1

(2) Dispositivo SLC

Cableado Clase X

(1) FX-SLC1

(2) Módulo aislador

(3) Dispositivos SLC

(4) Dispositivos SLC con base de aislador

(5) Gabinete aprobado por UL/ULC

(6) Para el cableado Clase X, los dispositivos no aislados deben ser montados en un gabinete con aisladores en los cableados de entrada y salida.

Especificaciones

Direcciones de dispositivos:

• Panel FX-64: 64 direcciones de dispositivos
• Panel FX-1000: 250 por lazo (125 direcciones de detectores y 125 de módulos)

Cableado: Clase B, Clase A, o Clase X

Voltaje de funcionamiento: 24 V CC

Corriente de funcionamiento (lazo completamente cargado):

• En espera: 55 mA (por lazo)
• Alarma: 80 mA (por lazo)

Nota: Estas clasificaciones no incluyen el uso de módulos de humo de dos cables.

Voltaje de la línea de comunicación: Máx. 20,6 V pico a pico

Clasificación de terminal: 12 a 18 AWG (0,75 a 2,5 mm2 )

Corriente de circuito: 0,5 A máx.

Resistencia de lazo total máxima: 66 Ω

Capacitancia de lazo total máxima: 0,5 µF

Aisladores: 64 aisladores como máximo por lazo (total entre módulos y bases de aisladores)

Impedancia de falla a tierra: 0 a 5 kΩ

Entorno de funcionamiento:

• Temperatura: 32 a 120 °F (0 a 49 °C)
• Humedad relativa: 0 a 93 %, sin condensación a 90 °F (32 °C)
