KIDDE KID1460015 KIDDE F_FXISO - Modulo Aislador de Fallas SLC Analogico

Descripción

Resumen

Para Paneles KIDDE

• FX-64, FX-1000

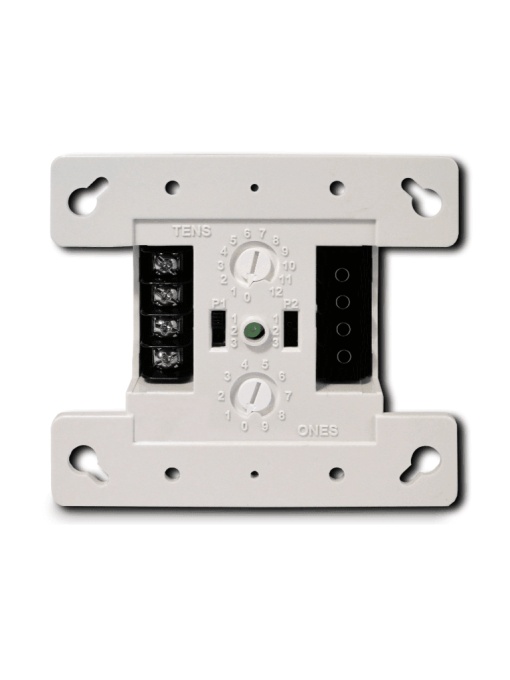

FX-ISO Analog SLC Fault Isolator Module

Los módulos inteligentes de Kidde están diseñados para ofrecer funciones de alto rendimiento, excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de señalización mejorada, estos productos añaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.

Diseñados expresamente para edificios pequeños, los módulos Kidde son dispositivos direccionables que se identifican de forma única en el sistema mediante interruptores giratorios familiares. Una vez registrados, comparten datos y actualizan la información de estado que determina cómo se comporta el sistema y cómo los dispositivos conectados interactúan entre sí.

Exclusivo de los módulos Kidde es la detección de fallas a tierra tan precisa que en realidad señala el módulo específico donde se produjo el problema de cableado. Esto ahorra horas de resolución de problemas y rastreo de cables. ¡Y sólo Kidde ofrece esta importante característica!

La familia Kidde de módulos inteligentes también ofrece a contratistas e instaladores una configuración e instalación sencillas, al tiempo que ofrece opciones que aprovechan al máximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo, la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantáneamente en el módulo individual, en lugar de crear cuellos de botella en el panel de control.

Esto no solo acelera el procesamiento de eventos, sino que también crea un sistema más robusto y confiable; de hecho, tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde, generalmente se puede usar el cableado existente, ¡no se requieren cables trenzados ni blindados!

Características

• Protege un SLC Clase A del colapso total debido a cortocircuitos de cable a cable
• El módulo proporciona un LED bicolor que muestra su estado
• Dirección del módulo

Direccionamiento del dispositivo

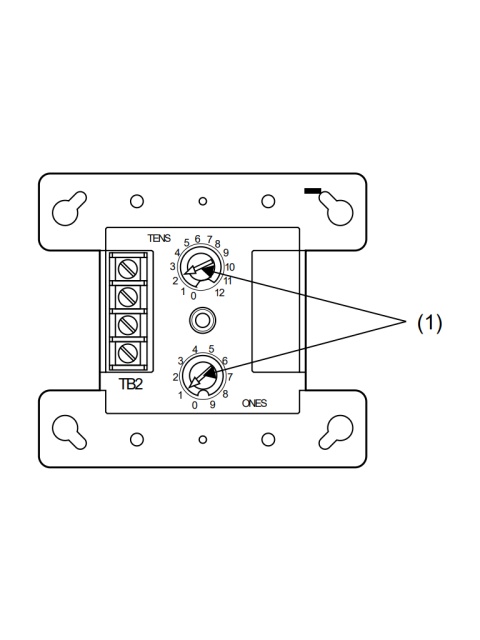

Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del módulo. Configure el interruptor giratorio TENS (0 a 12) para el dígito de las decenas y el interruptor giratorio UNOS para el dígito 0 al 9.

Ejemplo: dirección del dispositivo 21, ajuste el interruptor giratorio TENS en 2 y ajuste el interruptor giratorio ONES en 1.

Consulte la tabla de especificaciones para conocer los números de dirección disponibles.

Instalación

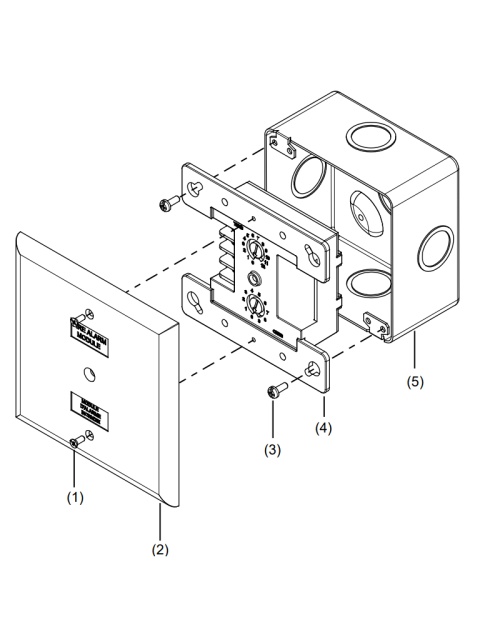

Monte en una caja de 2 conexiones cuadrada norteamericana de 4 pulgadas x 2-1/2 pulgadas (64 mm) de profundidad o en una caja cuadrada estándar de 4 pulgadas y 1-1/2 pulgadas (38 mm) de profundidad.

Cableado

El FX-ISO protege un SLC Clase A del colapso total debido a cortocircuitos de cable a cable. El módulo monitorea los voltajes de línea y abre el SLC cuando se detecta un cortocircuito. Se aísla un cortocircuito entre los dos módulos ubicados eléctricamente más cerca del cortocircuito.

La dirección del dispositivo se configura mediante los dos interruptores giratorios ubicados en la parte frontal del módulo. Se requiere una dirección de dispositivo.

Especificaciones

Voltaje de la línea de comunicación: Máximo 20 V pico a pico

Corriente:

• en espera: 175 μA
• activada: 200 μA

Impedancia de falla a tierra: 10 k ohmios

Resistencia máxima del circuito entre aisladores: 6 ohmios

Entorno operativo:

• Temperatura: 32 a 120 °F (0 a 49 °C)
• Humedad: 0 a 93 % HR, sin condensación a 90 ° F (32°C)

Rango de temperatura de almacenamiento: –4 a 140 °F (–20 a 60 °C)

Cajas eléctricas compatibles:

• Norteamérica 4 pulgadas cuadradas x 2-1/2 pulgadas (64 mm) de profundidad
• Caja de 2 salidas Estándar 4 pulgadas cuadradas caja 1-1/2 pulg. (38 mm) de profundidad

Tamaño del cable: 12, 14, 16 o 18 AWG (2,5, 1,5, 1,0 o 0,75 mm cuadrados) (Se prefieren los tamaños 16 y 18 AWG)

Dirección del dispositivo ( se requiere una dirección):

• 01 a 64 (panel de control de 64 puntos)
• 01 a 127 (panel de control de 1000 puntos)

FX-ISO Analog SLC Fault Isolator Module

Para Paneles KIDDE

• FX-64, FX-1000
