KIDDE KID1460007 KIDDE F_GSAIM2 - MODULO AISLADOR CON DIRECCION ELECTRONICA

Descripción

Resumen

Para Paneles KIDDE

• VS1, VS4
• VM-1R

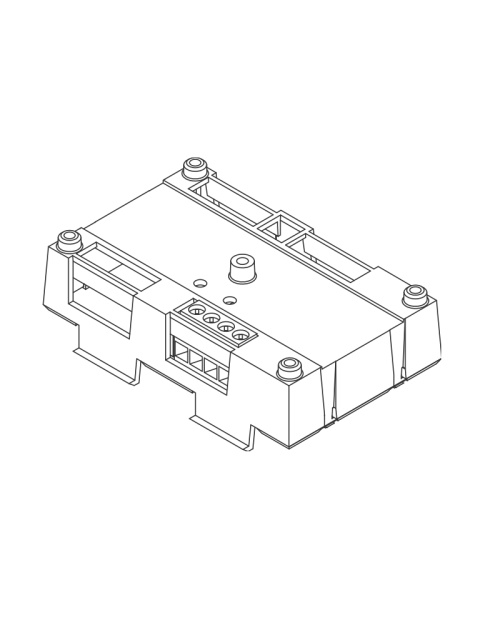

GSA-IM2 Fault Isolator Module - UL/ULC Listed

El módulo aislador GSA-IM2 es parte del sistema Signature Series de Kidde. Este dispositivo inteligente permite que parte del bucle de datos Signature siga funcionando en caso de que se produzca un cortocircuito. El módulo se puede conectar a un bucle de datos Clase A en cualquier punto.

Si ocurre una falla, el aislador corta la energía a todos los dispositivos más allá del aislador en el circuito de la siguiente manera:

• un cortocircuito en la línea hace que todos los aisladores se abran dentro de 23 ms.
• a intervalos de 10 ms, comenzando en un lado del circuito Clase A más cercano al controlador de bucle, los aisladores se cierran para proporcionar energía al siguiente aislador de la línea.
• cuando el aislador al lado del corto se cierra, se vuelve a abrir dentro de 10 ms.

Una vez activado, el aislador de falla de línea verifica continuamente el lado con falla del circuito para determinar si el cortocircuito aún existe. Cuando se corrige la falla y se reinicia el sistema, el módulo restaura automáticamente todo el bucle de datos a la condición normal.

El microprocesador de cada módulo Signature proporciona al menos tres beneficios importantes: autodiagnóstico y registro histórico, mapeo automático de dispositivos y comunicación rápida y estable.

Autodiagnóstico y registro histórico: cada módulo de Signature Series ejecuta constantemente autoverificaciones para proporcionar información de mantenimiento importante. Esta información se actualiza automáticamente y se almacena permanentemente en la memoria no volátil del módulo y se puede acceder a ella para su revisión en cualquier momento utilizando el programa de firma/herramienta de servicio KI-HDT.

Mapeo automático de dispositivos: el controlador de bucle Signature aprende y mantiene un mapa donde está instalada la dirección del número de serie de cada dispositivo en relación con otros dispositivos en el circuito de datos.

Comunicación rápida y estable: la inteligencia incorporada significa que es necesario enviar menos información entre el módulo y el controlador de bucle. Además de la respuesta regular al sondeo de supervisión, el módulo solo necesita comunicarse con el controlador de bucle cuando tiene algo nuevo que informar.

Características

• Mapeo automático de dispositivos
• Direccionamiento electrónico
• Detección de falla a tierra por dirección
• Montaje de 2 unidades

Funciones

Pruebas y mantenimiento

El autodiagnóstico automático del módulo identifica cuando está defectuoso y genera un mensaje de problema. El programa de mantenimiento fácil de usar muestra el estado actual de cada módulo y otros mensajes pertinentes. Los módulos individuales se pueden apagar (desactivar) temporalmente desde el panel de control. La disponibilidad de las funciones de mantenimiento depende del sistema de alarma contra incendios utilizado. El mantenimiento programado (regular o seleccionado) para el funcionamiento adecuado del sistema debe planificarse para cumplir con los requisitos de la autoridad competente (AHJ). Consulte las normas actuales NFPA 72 y ULC CAN/ULC 536.

Advertencias y precauciones: Este módulo no funcionará sin energía eléctrica. Como los incendios frecuentemente causan cortes de energía, le sugerimos que hable sobre medidas de seguridad adicionales con su especialista en protección contra incendios.

Compatibilidad

Estos módulos son parte de la plataforma de control y procesamiento inteligente Signature Series de Kidde. Son compatibles con los paneles de control de las series VM y VS.

Instalación

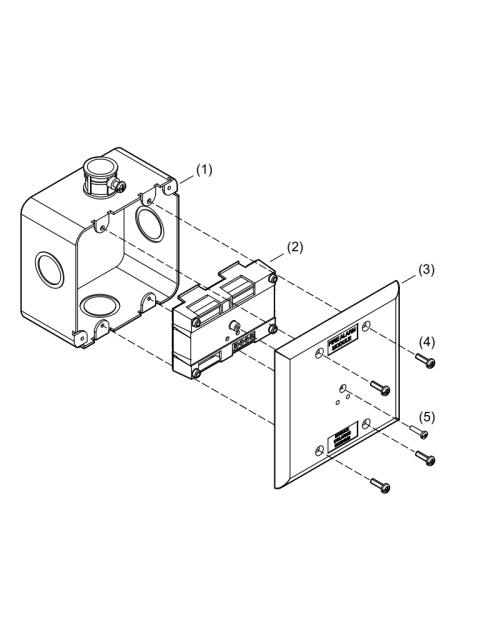

El módulo GSA-IM2 se monta en cajas norteamericanas de 2-1/2 pulgadas (64 mm) de profundidad de 2 unidades y en cajas cuadradas de 1-1/2 pulgadas (38 mm) de profundidad de 4 pulgadas con cubiertas de 2 unidades y placas de montaje GSA-MP. . El módulo aceptará tamaños de cables #18 AWG (0,75 mm2), #16 (1,0 mm2), #14 AWG (1,50 mm2) y #12 AWG (2,50 mm2). Nota: Se prefieren los tamaños #16 AWG (1,0 mm2) y #18 AWG (0,75 mm2) para facilitar la instalación. Consulte la hoja del catálogo del Signature Loop Controller para obtener especificaciones detalladas de los requisitos de cableado.

Kidde recomienda que este módulo se instale de acuerdo con la última edición reconocida de códigos de alarma contra incendios nacionales y locales.

Cableado

Este módulo solo debe usarse en circuitos Clase A. El funcionamiento del GSA-IM2 está determinado por su código de tipo de hardware y se asigna en fábrica. No se requiere configuración de usuario.

1. Para obtener la máxima resistencia del cable, consulte la documentación del fabricante correspondiente.
2. Máx. Cable #12 AWG (2,5 mm²).
3. Consulte la Hoja de instalación del controlador Signature Loop para conocer las especificaciones de cableado.
4. Este módulo debe usarse únicamente con cableado Clase A.
5. La resistencia máxima del circuito entre aisladores es de 6 ohmios.
6. Todo el cableado tiene potencia limitada y está supervisado.

Incluye

1 Módulo GSA-IM2 Fault Isolator Module - UL/ULC Listed

Especificaciones

Descripción: Módulo aislador: código de tipo de hardware configurado en fábrica

Requisitos de dirección: Utiliza una dirección de detector

Resistencia del circuito: Seis ohmios máximo entre aisladores

Corriente de funcionamiento: en espera = 45 µA; Activado = 45 µA

Voltaje de funcionamiento: 15,2 a 19,95 V CC (19 V CC nominal)

Construcción y acabado: Placa frontal de 2 unidades de polímero de ingeniería de alto impacto - Acabado blanco

Temperatura ambiente de almacenamiento: -4°F a 140°F (-20°C a 60°C)

Entorno operativo: Temperatura: 32°F a 120°F (0°C a 49°C); Humedad: 0 a 93% RH

Funcionamiento del LED: LED verde integrado: parpadea cuando se sondea (normal)

Compatibilidad: Uso con: Controlador Signature Loop con detectores de la serie KI y módulos de la serie GSA.

Listados de agencias: UL, ULC, CSFM, FM
