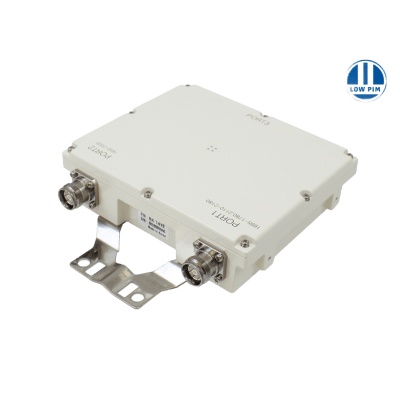

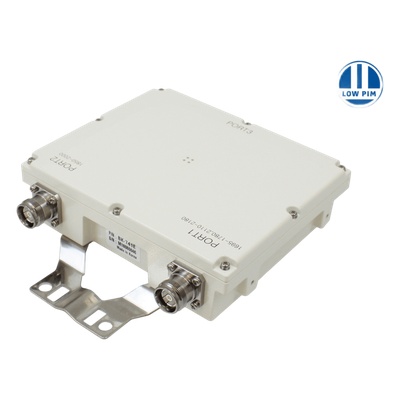

MICROLAB BK-741E Filtro Diplexer AWS/PCS / Bandas AWS-1 1695-1780 MHz y AWS-3 2110-2180 MHz / Banda PCS 1850-2000 MHz / 250W CW por Entrada / Baja Perdida <0.3 dB / Aislamiento >50 dB / IP67 / Low PIM

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU BK-741E
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Microlab modelo: BK-741

    El Diplexer Microlab BK-741 es un dispositivo pasivo de alto rendimiento diseñado para la combinación y separación de señales en las bandas AWS-1 (1695-1780 MHz), AWS-3 (2110-2180 MHz) y PCS 1900 +G +H (1850-2000 MHz) en infraestructuras de telecomunicaciones. Fabricado con técnicas propietarias que minimizan el costo y el tamaño sin comprometer el desempeño, este diplexor garantiza una pérdida de inserción inferior a 0.3 dB y una relación de onda estacionaria (VSWR) menor a 1.25:1 en todos sus puertos, asegurando una transmisión de señal altamente eficiente. El aislamiento entre puertos P1 y P2 supera los 50 dB dentro de banda, lo que minimiza la interacción entre las señales de AWS y PCS, mientras que su capacidad de manejo de potencia de hasta 250 W CW por entrada lo hace adecuado para aplicaciones de alta potencia en estaciones base y sistemas DAS. Su diseño robusto con clasificación IP67, protección contra rayos de 20 kA (8/20 µs) y 3 kA (10/350 µs) en el puerto ANT, y rango de temperatura operativa de -40 °C a +65 °C lo convierten en una solución confiable para despliegues en exteriores. Disponible en configuraciones simples y duales con conectores tipo N(hembra), 4.3-10 o 7-16(hembra) triplate, el BK-741 cumple con la directiva RoHS y garantiza bajo PIM (Passive Intermodulation), siendo una elección óptima para integradores e ingenieros de RF que requieren máxima fiabilidad en entornos exigentes.

    Características Generales

    • Integración de Bandas: AWS-1, AWS-3 y PCS/GSM en un solo dispositivo
    • Aislamiento entre Puertos: >50 dB de aislamiento P1:P2 dentro de banda
    • Baja Pérdida de Inserción: <0.3 dB en banda de paso
    • Rizado Mínimo: <0.4 dB en cualquier banda de 4 MHz
    • Low PIM Garantizado: Distorsión por intermodulación pasiva <-161 dBc (-118 dBm) con 2 tonos de +43 dBm
    • Alta Potencia: Hasta 250 W CW promedio por entrada
    • Diseño Robusto: Alta fiabilidad para entornos exigentes
    • Cumplimiento: RoHS compliant
    • Incluye: Soportes de montaje incluidos
    Desempeño RF
    • Banda Puerto 1-3 (AWS): 1695-1780 MHz y 2110-2180 MHz
    • Banda Puerto 2-3 (PCS): 1850-2000 MHz
    • Linealidad de Fase: ±3° máx. en cualquier banda de 4 MHz
    • Group Delay: 10 ns máx. en cualquier banda de 4 MHz
    • Rizado de Banda de Paso: <0.4 dB en cualquier banda de 4 MHz
    • Aislamiento P1:P2: >50 dB dentro de banda
    • VSWR (Todos los Puertos): <1.25:1
    • Pérdida de Inserción: <0.3 dB
    • Intermodulación (IMD): <-161 dBc (-118 dBm) con 2 tonos de +43 dBm
    • Impedancia: 50Ω nominal
    • Ruta DC: Todos los caminos (All paths)
    Físicas y Eléctricas
    • Conectores: 4.3-10 hembra triplate
    • Potencia Máxima por Entrada: 250 W CW
    • Tornillo de Tierra: M8
    • Protección contra Rayos: 8/20 µs, 20 kA / 10/350 µs, 3 kA (puerto ANT)
    • Acabado del Housing: Recubrimiento epóxico (Epoxy coating)
    • Temperatura de Operación: -40 °C a +65 °C
    • Clasificación Ambiental: IP67

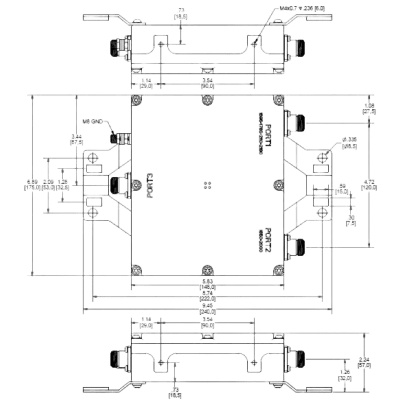

    • Dimensiones BK-741E (4.3-10 SENCILLO): 9.45" × 6.89" × 2.24" (240 × 175 × 57 mm)
    Modelos y Contenido

    Variantes Disponibles:

    • BK-741D: Single, 7-16 long, 250W — 4.1 lb (1.9 kg)
    • BK-741DW: Dual, 7-16 long, 250W — 8.3 lb (3.8 kg)
    • BK-741E: Single, 4.3-10, 250W — 4.1 lb (1.9 kg)
    • BK-741EW: Dual, 4.3-10, 250W — 4.3 lb (3.8 kg)
    • BK-741N: Single, N type, 250W — 4.1 lb (1.9 kg)

    Contenido del Paquete:

    • Unidad Diplexer BK-741 (según modelo seleccionado)
    • Soportes de montaje (Mounting Brackets)

    * Especificaciones sujetas a cambio sin previo aviso. Rev. E — 08OCT2018
