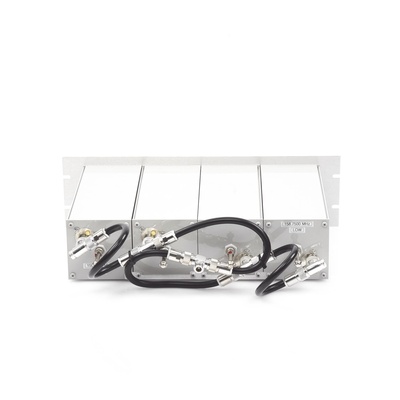

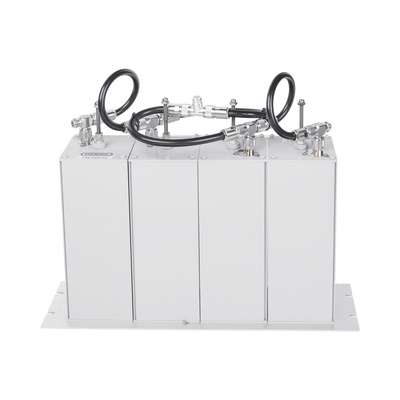

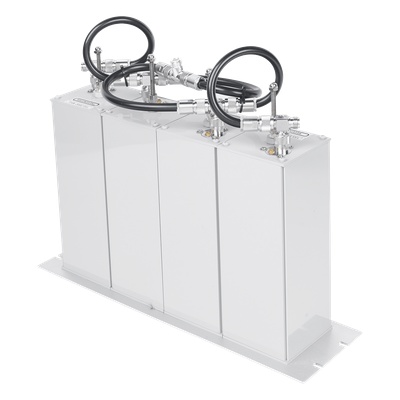

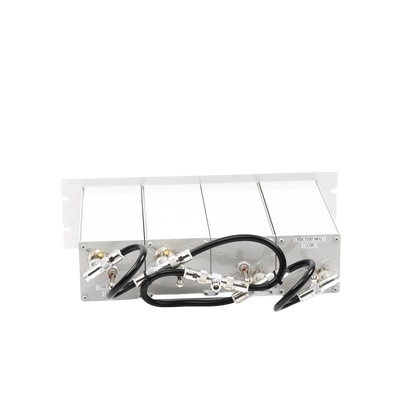

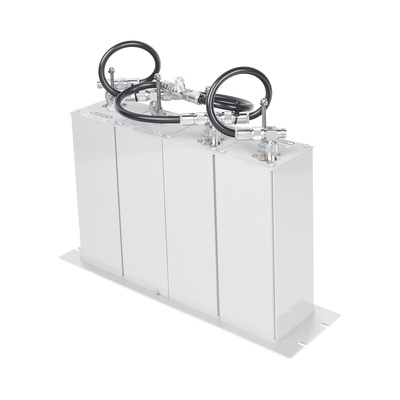

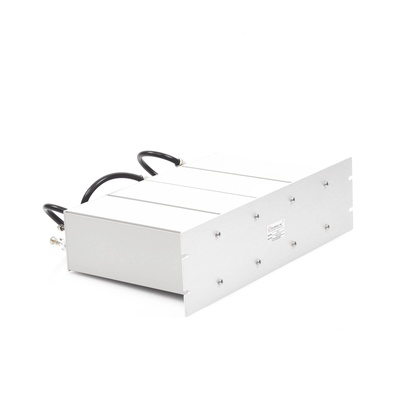

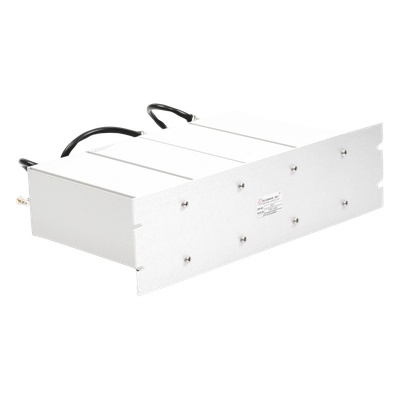

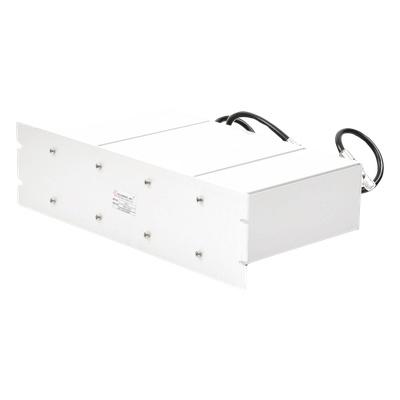

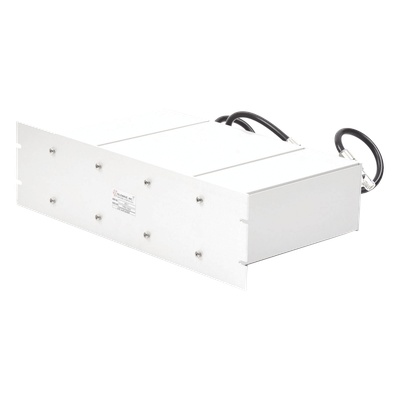

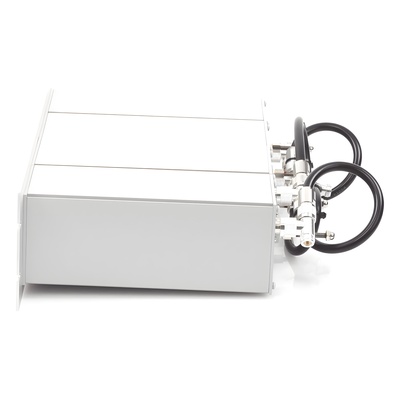

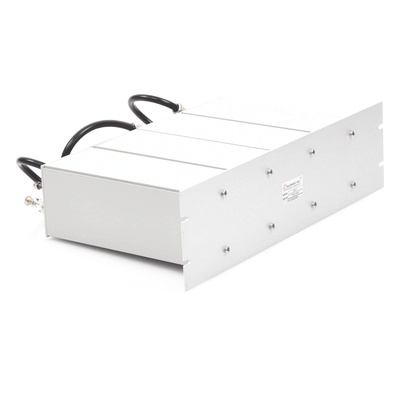

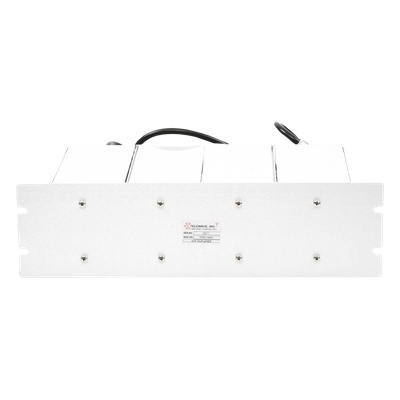

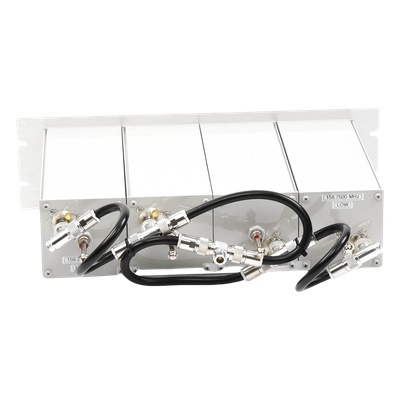

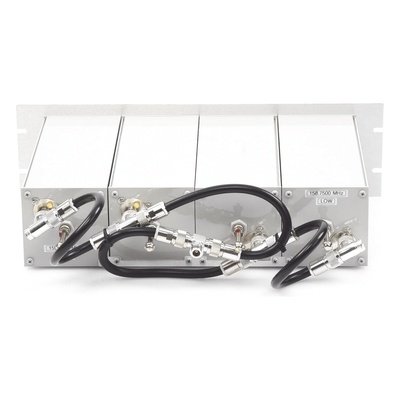

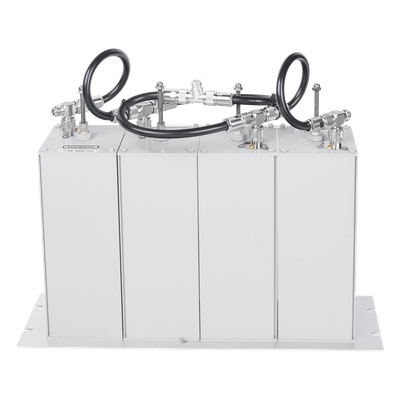

TELEWAVE INC TPRD-1544C Duplexer Compacto Pasa Banda-Rechazo de Banda 148-174 MHz 4Cav.(4" por Lado) 600 kHz 1.5 dB 350 Watt N Hembras.

Duplexer pasabanda-rechazo de banda para operación en rango VHF 148-174 MHz. Diseñado para sistemas de repetición que requieren transmisión y recepción simultáneas con mínima degradación de señal. Arquitectura de 4 cavidades de 4' por lado proporciona aislamiento de 70 dB a separación mínima de 600 kHz entre puertos TX y RX. Pérdida por inserción de 1.5 dB optimiza eficiencia de potencia en enlaces críticos. Factor de forma reducido 30% respecto a equipos convencionales de equivalente desempeño, facilitando instalación en racks 19' con espacio limitado. Construcción con acabado de esmalte acrílico para resistencia en ambientes de operación continua.

Características Generales

• Rango de sintonización: 148-174 MHz
• Separación TX-RX mínima: 600 kHz
• Aislamiento TX en RX / RX en TX: 70 dB @ 600 kHz
• Pérdida por inserción TX/RX a antena: 1.5 dB
• VSWR máximo: 1.5:1
• Potencia máxima: 350 W
• Rango de temperatura operación: -30°C a +70°C
• 4 cavidades de 4' por lado
• Montaje en rack 19'
• Conectores N hembra (opcional UHF hembra)
• Dimensiones (A x A x P): 133 x 483 x 381 mm (5.25' x 19' x 15')
• Peso neto: 8.3 kg (18.25 lb)
• Acabado: esmalte acrílico
