NOTIFIER DS-AMP Amplificador de Audio Digital de 120 Vca para DVC-EM de Notifier
Descripción
DS-AMP NOTIFIER Amplificador de Audio Digital de 120 Vca para DVC-EM de Notifier
<-- Seccin de descripcin general --> <-- Seccin de caractersticas --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de aplicaciones --> <-- Seccin de compatibilidad --> <-- Separador final -->
Descripcin General
Como parte de un sistema DS-DB Digital Series el amplificador DS-AMP Digital Series proporciona amplificacin masiva a un sistema de comando de voz digital (DVC). Se pueden conectar hasta cuatro amplificadores DS-AMP a un DS-DB para suministrar audio de alto nivel. Los circuitos de audio de respaldo estn disponibles agregando DS-BDA o amplificadores DS-AMP dedicados.

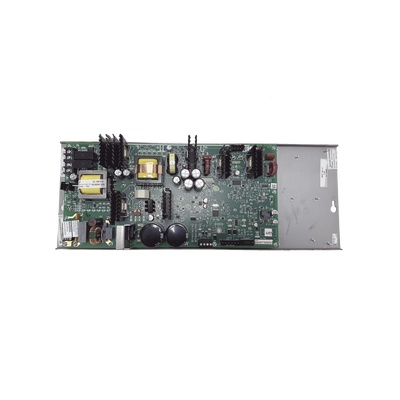

El DS-AMP se entrega de fbrica ya instalado en su chasis. Se monta en una fila de cualquier gabinete EQ o CAB-4 Series. La fila CAB-4 puede cubrirse utilizando un panel frontal DP-1B ordenado por separado. Un transformador elevador (ordenado por separado) se monta fcilmente en la parte frontal del DS-AMP para configuraciones de 70V.
Caractersticas
- 125 vatios de potencia de audio a 25VRMS
- 100 vatios de potencia de audio a 70VRMS. Esta opcin requiere un transformador elevador DS-XF70V que se pide por separado
- Compatible con un DS-BDA que se utiliza como respaldo o segundo canal de audio (un DS-BDA usado como respaldo o segundo canal para un DS-AMP configurado para 70VRMS requiere un transformador elevador DS-XF70V pedido por separado)
- Comunicacin EIA-485 con DS-DB
- Cumple con NFPA 72 2007 National Fire Alarm Code
- Cumple con Underwriter Laboratories Standard UL 864
- Cumple con Underwriter Laboratories of Canada (ULC) ULC-S527-99
- Cumple con Part 15 Class A de emisiones conducidas y radiadas segn FCC
- Cumple con IBC 2012 IBC 2009 IBC 2006 IBC 2003 IBC 2000 (Ssmico)
- Cumple con CBC 2007 (Ssmico)
Especificaciones Elctricas
- Alimentacin AC (TB4): 120 VCA 50/60Hz
- Versin E (Alimentacin AC): 220-240 VCA 50/60Hz
- Consumo mximo (25V RMS): 4.1A (125W) a 120VCA
- Consumo mximo (70V RMS): 3.55A (100W) a 120VCA
- Consumo mximo (25V RMS): 2.4A (125W) a 220-240VCA
- Consumo mximo (70V RMS): 2.1A (100W) a 220-240VCA
- Conexiones de batera: Cableado suministrado a bateras. Para compartir batera usar cable 12 AWG ya sea en el mismo gabinete o en conducto para no ms de 20 pies (6.09 metros)
Especificaciones de Audio
- Salida de alto nivel (TB3): No limitado por potencia supervisin proporcionada por DS-DB. Recomendado usar cable 14-18 AWG par trenzado sin blindaje
- Entrada de audio (TB2): Limitado por potencia supervisin proporcionada por DS-DB. Recomendado usar cable 14-18 AWG par trenzado sin blindaje
- Configuracin 25VRMS: 125W de potencia de audio
- Configuracin 70VRMS: 100W de potencia de audio (requiere transformador elevador DS-XF70V)
Certificaciones y Listados
- UL Listed: S635
- ULC Listed: S635
- CSFM: 7165-0028:0243 (NFS2-640/NFS-320) 7165-0028:0224 (NFS2-3030)
- Departamento de Bomberos de Nueva York: COA6121 (NFS2-640/NFS-320) COA6114 (NFS2-3030)
Caractersticas Fsicas
- Peso: 6.7 lb (3.04 kg)
- Montaje: En una fila de cualquier gabinete EQ o CAB-4 Series
- Recomendacin de cableado: 12-14 AWG (1.6 mm de dimetro exterior) con aislamiento de 600 VCA
Aplicaciones
- Amplificacin masiva para sistemas de comando de voz digital (DVC)
- Hasta cuatro amplificadores DS-AMP pueden conectarse a un solo DS-DB
- Configuracin de respaldo con DS-BDA en configuracin primario/respaldo 1:1
- Segundo canal de audio cuando se programa como amplificador primario
Compatibilidad
- DS-DB Distribution Board
- DS-BDA Backup Amplifier
- Transformador elevador DS-XF70V para configuraciones de 70VRMS
