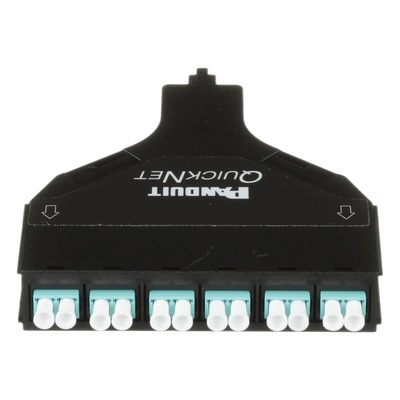

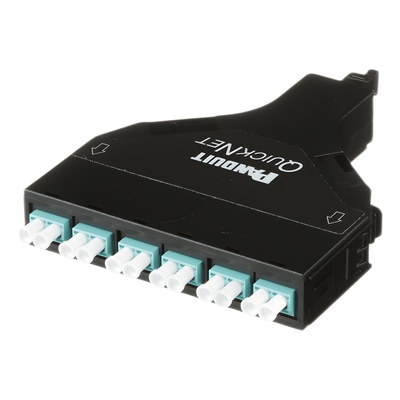

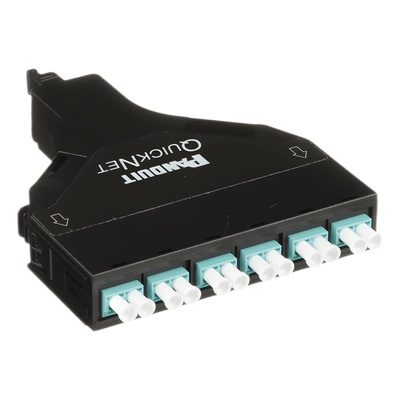

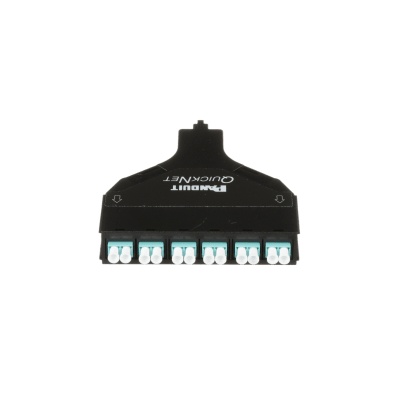

PANDUIT FQZN-12-10AS Cassette de Fibra Optica SFQ QuickNet? de 6 Adaptadores LC Duplex (12 Fibras) a MPO Para Fibra Multimodo OM4 Metodo A Color Negro
Descripción
FQZN-12-10AS PANDUIT Cassette de Fibra Óptica SFQ QuickNet? de 6 Adaptadores LC Dúplex (12 Fibras) a MPO Para Fibra Multimodo OM4 Método A Color Negro
El cassette de fibra óptica Panduit QuickNet SFQ Series es un módulo de 12 fibras con conectividad duplex LC a MPO diseñado para infraestructuras de cableado estructurado de alta densidad en data centers y redes empresariales. Este cassette implementa polaridad Método A conforme al estándar ANSI/TIA-568-C.0 garantizando una gestión de polaridad confiable y repetible en enlaces de fibra óptica. Fabricado con cuerpo de plástico y adaptadores de plástico compuesto soporta múltiples tipos de fibra: OM1 OM2 OM3 OM4 OM4 Signature Core y OS1/OS2 monomodo con niveles de rendimiento que abarcan Pérdida Estándar (Standard Loss) Pérdida Optimizada (Optimized Loss) y Pérdida Ultra Baja (Ultra Low Loss). Los adaptadores LC utilizan split sleeves de zirconia para las variantes de pérdida optimizada y estándar en fibras OM1-OM4 y OS1/OS2 mientras que las versiones con sleeve de bronce fosforado están disponibles para aplicaciones OM3 específicas. El conector LC presenta orientación de pestillo hacia abajo (latch down) y el MPO utiliza llave izquierda (key left) con un mapeo de posición de fibra directo 1 a 1 desde el extremo MPO al extremo LC facilitando la instalación y el mantenimiento en campo.
Características Generales
- Serie: QuickNet SFQ
- Tipo: Cassette de fibra óptica
- Configuración: 12 fibras Duplex LC a MPO
- Método de polaridad: Método A
- Cumplimiento: ANSI/TIA-568-C.0
- Material del módulo: Plástico
- Material del adaptador: Plástico compuesto
- Orientación conector LC: Pestillo hacia abajo (Latch Down)
- Orientación llave MPO: Izquierda (Key Left)
- Mapeo de fibras: Directo 1 a 1 (MPO 1→LC 1 ... MPO 12→LC 12)
- OM1 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ5N-12-10AS
- OM2 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ9N-12-10AS
- OM3 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQ6N-12-10AS
- OM3 – Pérdida Estándar: Adaptador Electric Ivory (Phos Bronze) – FQZO-12-10AS
- OM3 – Pérdida Optimizada: Adaptador Aqua (Zirconia) – FQXO-12-10AS
- OM4 – Pérdida Estándar: Adaptador Aqua (Zirconia) – FQXN-12-10AS
- OM4 – Pérdida Optimizada: Adaptador Aqua (Zirconia) – FQZN-12-10AS
- OM4 (Sig Core) – Pérdida Ultra Baja: Adaptador Aqua (Zirconia) – FQZN-12-10AS
- OS1/OS2 – Pérdida Estándar: Adaptador Blue (Zirconia) – FQSA-12-10AS
Consulte el catálogo vigente para sufijos de número de parte que indiquen color y/o cantidades de empaque.
- Ancho: 5.0 in (128 mm)
- Profundidad: 4.2 in (106 mm)
- Altura: 0.8 in (21 mm)
- Peso del módulo: 2.4 oz (69.0 g)
- Material del módulo: Plástico
- Material del adaptador: Plástico compuesto
- Tipo de split sleeve: Zirconia o Bronce fosforado (según variante)
- MPO 1 → LC 1
- MPO 2 → LC 2
- MPO 3 → LC 3
- MPO 4 → LC 4
- MPO 5 → LC 5
- MPO 6 → LC 6
- MPO 7 → LC 7
- MPO 8 → LC 8
- MPO 9 → LC 9
- MPO 10 → LC 10
- MPO 11 → LC 11
- MPO 12 → LC 12
Mapeo directo 1 a 1. Consulte ANSI/TIA-568-C.0 para detalles de polaridad y ejemplos de enlace básico.
