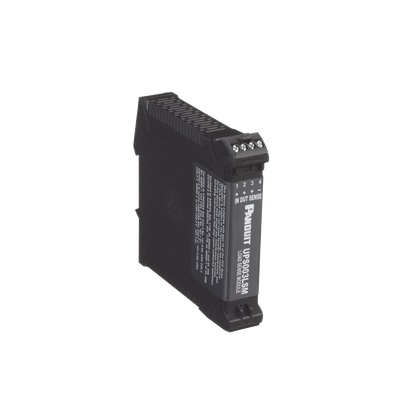

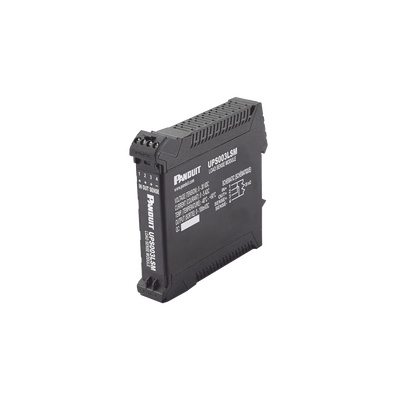

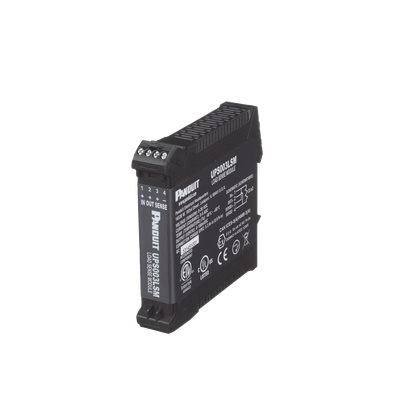

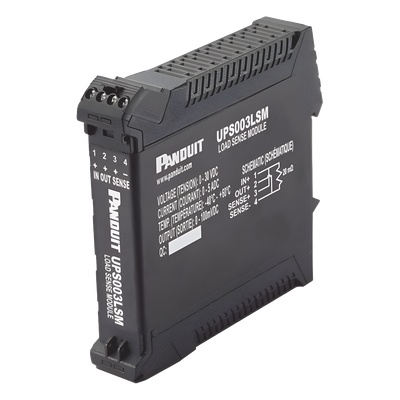

PANDUIT UPS003LSM Sensor de Carga Para UPS Industrial de Panduit UPS00100DC De Montaje en Riel Din Color Negro
Descripción
UPS003LSM PANDUIT Sensor de Carga Para UPS Industrial de Panduit UPS00100DC De Montaje en Riel Din Color Negro
Descripcin
El mdulo de deteccin de carga es un accesorio opcional para configuraciones de alimentacin dual y redundante diseado para monitorear la carga en el suministro primario. Este dispositivo funciona exclusivamente con el sistema de alimentacin ininterrumpida (UPS) Panduit modelo UPS003024024015 permitiendo una medicin precisa del consumo para estimar el tiempo de respaldo en situaciones de fallo.
Especificaciones Tcnicas
- Tensin de entrada: 30.0 VDC MAX
- Corriente de entrada: 5 A MAX
- Tensin de salida: 30.0 VDC MAX
- Corriente de salida: 5 A MAX
- Tensin de sensado: 100 mV MAX
- Caida de tensin: 100 mV mximo a 5 A
Condiciones Operativas
- Temperatura operativa: -40 a 60C
- Temperatura de almacenamiento: -40 a 70C
- Humedad: 0 a 95% RH no condensante
- Vibracin operativa: 2G a 10-500 Hz
- Choque operativo: 20G (11ms 3 impactos/direccin 18 en total)
Cumplimiento Normativo
- UL 1778 y CSA C22.2 No. 107.3-05
- UL 508 y CSA-C22.2 No. 14
- UL 60950-1 CSA C22.2 No. 60950-1-07
- IEC 60950-1 EN 60950-1
- ISA 12.12.01:2013 CSA C22.2 No. 213-1987M
- FCC Title 47 CFR 15 Subpart B Clase A
- RoHS 2002/95/EC
- CAN ICES-3(A)/NMB-3(A) ICES-003 Ed. 5
- IP20 segn IEC 60529
Caractersticas Fsicas
- Material: Plstico
- Ancho: 22.6 mm (0.89 in)
- Profundidad: 113.3 mm (4.46 in)
- Altura: 111.5 mm (4.39 in)
- Peso: 105.7g mximo (0.233 lbs)
- Terminales: Tornillo acepta cables 12 a 18 AWG
- Montaje: Riel DIN (EN 50022)
Aplicaciones
Este mdulo de sensado se utiliza exclusivamente en sistemas de alimentacin ininterrumpida Panduit para medir el consumo de corriente en la fuente primaria. Al conectarse a la lnea de alimentacin principal de 24 VDC permite al UPS calcular con precisin el tiempo de respaldo disponible cuando se requiere el uso de energa de emergencia.
Seguridad
- Conexin a tierra: El cable de tierra (verde con o sin rayas amarillas) debe conectarse correctamente para evitar descargas elctricas.
- Proteccin externa: Requiere dispositivo de proteccin de 5A para circuito de entrada.
- Condiciones de operacin: Solo en interiores ambiente seco y limpio.
- Equipos de proteccin: Se requiere el uso de gafas de seguridad durante la instalacin.
- Acceso a componentes: Solo personal calificado debe realizar mantenimiento con el equipo desconectado.
Conexiones
Los pines 3 y 4 del mdulo de sensado deben conectarse a los terminales de entrada de sensado del UPS. El pin 3 debe conectarse al terminal positivo () y el pin 4 al terminal negativo (-). Estas conexiones no pueden invertirse ya que permiten al UPS medir el flujo de corriente hacia la carga durante la operacin normal.
Notas Importantes
- Solo debe operar en ambientes interiores limpios y secos.
- No exponer a lluvia o condiciones hmedas.
- Evitar contacto corporal con superficies conectadas a tierra.
- Mantener interruptor de desconexin accesible para circuito de entrada DC.
- No realizar conexiones durante tormentas elctricas.
Soporte Tcnico
Para soporte tcnico contactar a Panduit:
- EE.UU.: 1-888-506-5400 ext. 83255
- Europa: 31 546 580 451
- Email: techsupportpanduit.com
- Sitio web: www.panduit.com
