Ruiz Electronics RRPIR05 Tablilla interfaz de 5 relevadores con arnes 20x2 pines para Raspberry Pi

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU RRPIR05
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

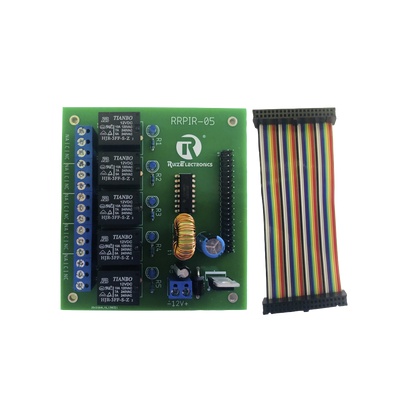

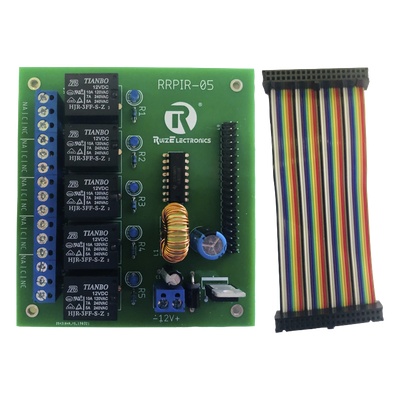

    Tablilla de interfaz de relevadores para Raspberry Pi

    Esta tablilla de interfaz permite controlar hasta 5 cargas eléctricas mediante relevadores electromecánicos directamente desde una Raspberry Pi. Cada canal ofrece capacidad de conmutación de 10 amperios a 120 VCA, con contactos aislados que protegen el microcontrolador de las cargas conectadas. La alimentación de 12 VCC se regula internamente a 5 VCC con 2 amperios de capacidad, eliminando la necesidad de fuentes adicionales para la Raspberry Pi. El diseño compacto facilita su integración en gabinetes de control, prototipos industriales y proyectos de automatización residencial o comercial.

    La conexión se realiza mediante un arnés de 20 pines hembra de 10 cm (3.28 pies) que se acopla directamente al header de 40 pines de cualquier modelo de Raspberry Pi compatible. Los cinco relevadores se controlan mediante GPIOs independientes, permitiendo activaciones simultáneas o secuenciales según la lógica programada por el usuario. Los indicadores LED integrados proporcionan retroalimentación visual inmediata del estado de cada salida.

    Características principales

    • 5 salidas de relevadores con contactos independientes y aislados
    • Control individual por GPIO programables (GPIO 16, 20, 21, 23, 24)
    • Alimentación 12 VCC @ 5 A con regulación interna a 5 VCC @ 2 A
    • Indicadores LED de estado para cada canal de relevador
    • Arnés de 20 pines hembra, compatible con Raspberry Pi de 40 pines
    • Diseño compacto optimizado para integración en proyectos IoT

    Especificaciones técnicas

    Canales de relevador
    5 salidas independientes
    Capacidad de conmutación
    10 A @ 120 VCA / 7 A @ 240 VCA / 5 A @ 240 VCA
    Alimentación de entrada
    12 VCC @ 5 A (requerida)
    Alimentación regulada de salida
    5 VCC @ 2 A (para Raspberry Pi)
    Conector Raspberry Pi
    Hembra 20 pines, compatible con header de 40 pines
    Longitud de arnés
    10 cm (3.28 pies)
    Indicadores de estado
    LED individual por cada relevador
    Aplicaciones
    IoT, automatización, control de cargas AC

    Asignación de pines GPIO

    Relevador 1
    Pin 40
    GPIO 21
    Relevador 2
    Pin 38
    GPIO 20
    Relevador 3
    Pin 36
    GPIO 16
    Relevador 4
    Pin 18
    GPIO 24
    Relevador 5
    Pin 16
    GPIO 23
    Nota de alimentación

    Se recomienda utilizar una fuente de poder de 12 VCC @ 5 A. La tablilla incorpora regulación interna que deriva 5 VCC @ 2 A para alimentar directamente la Raspberry Pi, simplificando el cableado del sistema.

    Detalles

    SKU
    RRPIR05
    Categorías
    Control de Acceso
    Peso
    0.3 kg
    Fabricante
    Ruiz Electronics
