SIEMENS LN1E100 Zapata para interruptor ED LN1E100 1Pz

Descripción

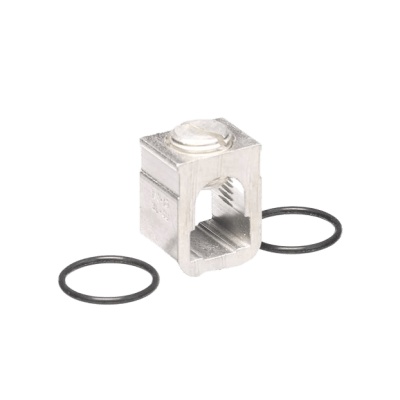

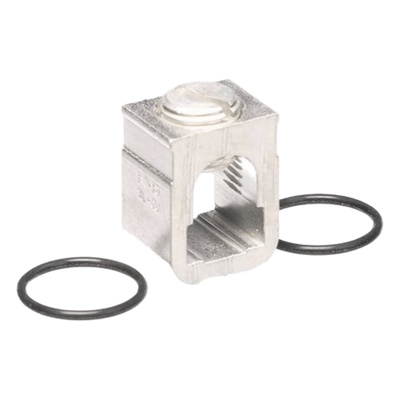

La SIEMENS LN1E100 es una zapata para interruptor que establece las conexiones de línea y carga en interruptores de circuito Sentron ED6 de 1 polo. La elige quien necesita conectar cable en un interruptor de este tipo, con corriente de 30 a 100 A, dentro de gabinetes o tableros compatibles.

Qué hace este equipo

• Integra las conexiones de línea y carga en un solo elemento.
• Es compatible exclusivamente con interruptores Sentron ED6 de 1 polo.
• Opera en un rango de corriente de 30 a 100 A.
• Acepta cable de #10 a 1/0 AWG, tanto de cobre como de aluminio.
• Ofrece capacidad interruptiva de 65 kA rms simétricos a 120 VCA, 25 kA a 240 VCA y 18 kA a 277 VCA.
• Se fija mediante tornillos para lograr conexiones firmes.
• Cuenta con certificación UL 489 (HACR) y CSA, y opera de -10 °C a 40 °C.

Cuándo conviene

Conviene cuando se instala o se reemplaza la conexión de un interruptor ED6 de 1 polo en un gabinete N1 o N3R, o en tableros 3WLPack, FC, SBM o panelboards P1, en entornos industriales y comerciales. El desempeño final depende de que la instalación corresponda a los datos del equipo.

Antes de comprar

• Verifica que tu interruptor sea de la serie Sentron ED6 de 1 polo, ya que la zapata es compatible exclusivamente con ella.
• Confirma que tu gabinete o tablero sea de los tipos indicados: N1, N3R, 3WLPack, FC, SBM o panelboard P1.
• Revisa que el calibre de tu cable esté entre #10 y 1/0 AWG y que la corriente de tu circuito esté entre 30 y 100 A.
• Si tienes dudas sobre la instalación o necesitas factura, consulta a CJP Telecom antes de comprar.

Preguntas frecuentes

¿Para qué interruptores sirve la LN1E100?

Es compatible exclusivamente con interruptores Sentron ED6 de 1 polo. No se indica compatibilidad con otras series.

¿Qué cable acepta?

Acepta calibres de #10 a 1/0 AWG, en cobre o aluminio.

¿Incluye los tornillos o herramientas de instalación?

La información disponible indica que la conexión se fija con tornillos, pero no detalla qué piezas vienen incluidas. Conviene confirmarlo con CJP Telecom.

¿Qué medida tiene?

Su dimensión W1 es de 6.35 pulgadas (161.29 mm). No se especifican otras medidas en los datos disponibles.
