SIEMENS TA1FD350A Zapata para interruptor FXD TA1FD350A 1Pz

Descripción

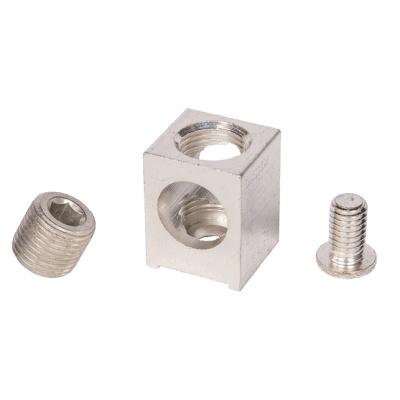

La SIEMENS TA1FD350A es una zapata para interruptor termomagnético Sentron FXD6, pensada para aplicaciones industriales y comerciales de alta exigencia. Es una opción para quien necesita conectar conductores a un interruptor de 250A en configuración de 2 o 3 polos.

Qué hace este equipo

• Se utiliza con interruptores de 250A en configuraciones de 2 y 3 polos.
• Capacidad interruptiva de 65kA a 240VCA, 35kA a 480VCA y 22kA a 600VCA, certificada bajo UL 489.
• Rango de corriente de 70 a 250A.
• Tensión de control de 24-600VCA y 12-250VCC.
• Zapatas de aluminio con terminación por compresión; calibre #4-350 AWG Cu.
• Montaje en gabinetes N1 y N3R, y en panelboards P4 y P5.
• Operación sin derating de -10°C a 40°C, con calibración para sistemas de 400Hz.

Cuándo conviene

Conviene cuando se arma o se da mantenimiento a un tablero, gabinete NEMA o panelboard con interruptores Sentron FXD6 de 250A y se requiere una conexión por compresión con zapatas de aluminio. Su uso depende de que el interruptor, el gabinete y las condiciones de la instalación coincidan con los datos del fabricante.

Antes de comprar

• Verifica que tu interruptor sea de 250A y de 2 o 3 polos, y que corresponda a la serie Sentron FXD6.
• Revisa que el calibre de tus conductores esté dentro del rango #4-350 AWG Cu.
• Confirma que el gabinete o panelboard sea de los tipos indicados (N1, N3R, P4, P5) y que la capacidad interruptiva cubra la tensión de tu sistema: 65kA en 240VCA, 35kA en 480VCA y 22kA en 600VCA. En el detalle del fabricante, la capacidad aparece también como 30kA para 2 polos y 18kA para 3 polos.
• Si tienes dudas sobre la instalación o necesitas factura, escribe a CJP Telecom antes de pedir.

Preguntas frecuentes

¿Para qué sirve esta zapata?

Sirve para la conexión de conductores en interruptores termomagnéticos Sentron FXD6 de 250A, en 2 y 3 polos, mediante zapatas de aluminio con terminación por compresión.

¿Qué normas cumple?

El fabricante indica UL 489 y HACR. Para cualquier otra certificación conviene confirmarla con CJP Telecom.

¿Qué dimensiones tiene?

El proveedor las indica como 4.5' × 9.5' × 4' (alto × ancho × profundidad). Como la unidad de medida es poco habitual, conviene confirmarla con CJP Telecom si el espacio en el gabinete es crítico.

¿Qué incluye la compra?

Los datos disponibles no especifican piezas por paquete ni accesorios incluidos. Conviene confirmarlo con CJP Telecom antes de comprar.
