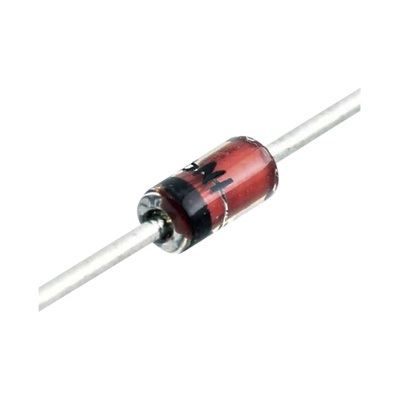

Syscom 1N4148 Diodo de Conmutacion I fwd. 300 mA Vrev 75 V 0. 5 Watt Tiempo de Recuperacion 4.0 nS Empacado DO-35.

Descripción

El Syscom 1N4148 es un diodo de conmutación de propósito general pensado para circuitos electrónicos de alta velocidad. Se elige cuando se necesita una respuesta rápida en aplicaciones de señal, protección o rectificación, dentro de equipos donde las pérdidas deben mantenerse bajas.

Qué hace este equipo

• Ofrece una corriente directa máxima de 300 mA.
• Soporta un voltaje inverso máximo de 75 V.
• Tiene una disipación de potencia de 0.5 W.
• Presenta un tiempo de recuperación inversa de 4.0 ns, útil para conmutación rápida.
• Cuenta con capacitancia total de 4.0 pF a 1 MHz.
• Su corriente inversa es de 5.0 μA a VR = 75 V.
• Viene en encapsulado DO-35 (DO-204AH) con cuerpo de vidrio hermético.
• Incluye marcaje de polaridad con banda negra en el cátodo.

Cuándo conviene

Conviene en montajes donde se requiere un diodo rápido para conmutación, protección de circuitos o rectificación de señal. También es una opción práctica en equipos de telecomunicaciones, instrumentación y sistemas de control industrial, siempre que las condiciones eléctricas y térmicas del diseño coincidan con sus especificaciones.

Antes de comprar

• Verifica que tu aplicación requiera un diodo con 75 V de voltaje inverso máximo y 300 mA de corriente directa máxima.
• Confirma el espacio físico disponible para el encapsulado DO-35 y considera que sus dimensiones son 4.56 x 1.91 mm.
• Revisa si tu montaje necesita un componente de conmutación rápida con trr de 4.0 ns y baja capacitancia.
• Si tienes dudas de instalación, selección o factura, consulta a CJP Telecom.

Preguntas frecuentes

¿Qué incluye la compra?

La información disponible describe el diodo 1N4148 de Syscom y sus características técnicas. Si necesitas confirmar presentación, cantidad o empaque comercial, conviene revisarlo con CJP Telecom.

¿Para qué sirve este diodo?

Está diseñado para aplicaciones de alta velocidad en circuitos electrónicos, como protección, rectificación de señal y conmutación rápida. Su tiempo de recuperación de 4.0 ns ayuda en frecuencias elevadas.

¿Qué se necesita aparte para usarlo?

Depende del circuito donde se vaya a montar. En general se requiere el diseño electrónico correspondiente y verificar que los valores eléctricos y térmicos sean compatibles con la aplicación.

¿En qué se diferencia de un uso común de diodo?

Este modelo está orientado a conmutación rápida y baja capacitancia, por lo que resulta más adecuado para señales y circuitos de alta velocidad. Si buscas una aplicación específica, conviene confirmar si sus parámetros son los correctos.
