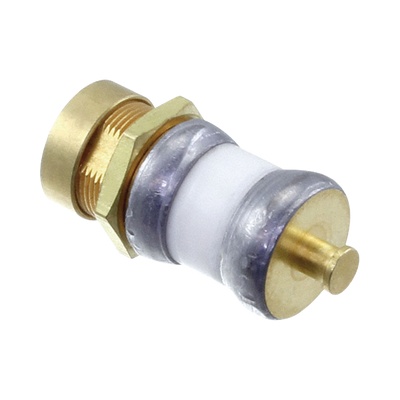

Syscom 659-GAA16-001 Capacitor de Aire (trimer) 2-16 pF repuesto para duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678 TPRD-4544 28-70-02A Q3220E etc.
Descripción
659-GAA16-001 Syscom Capacitor de Aire (trimer) 2-16 pF repuesto para duplexers UHF tipo Pasa Banda-Rechazo de Banda como: WP-678 TPRD-4544 28-70-02A Q3220E etc.
Caractersticas Principales
- Capacitor de aire dielctrico multiturno
- Alta Q (factor de calidad)
- Diseado para aplicaciones de VHF UHF y microondas
- Construccin resistente para ambientes militares y aeroespaciales
- Cumple con la norma MIL-C-14409D
- Excelente estabilidad
- Resolucin multiturno
Aplicaciones
- Amplificadores
- Osciladores
- Filtros
- Radar
- Televisin por cable
- Radios mviles
- Dispositivos RF
Especificaciones Tcnicas
- Rango de Capacidad: 2.016.0 pF
- Tensin de Trabajo: 250 VDC
- Tensin de Prueba: 500 VDC
- Temperatura de Operacin: -65C a 125C
- Resistencia de Aislamiento: >106 M
- Resistencia de Contacto: <0.01
- Coeficiente de Temperatura: 15 ppm/C
- Torque: 0.5 a 5.0 oz-in (36 a 360 g-cm)
- Frecuencia de Resonancia: >5 GHz a capacitancia mnima
Condiciones Mecnicas
- Vibracin: 60g 10 a 2000Hz
- Choque: 1500g 0.5 ms
- Temperatura de Soldadura: Mx. 275C
Montaje
- 14 estilos estndar de montaje
- Montaje superficial disponible
- Cdigo de montaje 01: Montaje en panel torreta
- Cdigo de montaje 09: Montaje superficial vertical
Manejo Recomendado
- No aplicar torque al rotor cuando alcance la capacitancia mxima
- Asegurar las tapas de sellado durante el lavado de tarjetas para prevenir entrada de solventes de limpieza
Dimensiones
- Tamao de tornillo de ajuste: 0.16/4.0 x 0.020/0.51
- Tuerca hexagonal 0.234-64 UNS-2A
- Dimetro de orificio: 0.11 (2.8 mm)
- Distancia entre centros: 0.20 (5.1 mm)
Identificacin
- Cdigo de parte: 659GAA16001
- Sistema de numeracin de partes:
- GAA = Dielctrico de aire
- 6R0 = Rango de capacidad
- 01 = Modificaciones de montaje
Compatibilidad
- Duplexers tipo Pasa Banda/Rechazo de Banda
- Modelos compatibles:
- WP-678
- TPRD-4544
- 28-70-02A
- Q3220E
- Etc.
Notas Importantes
- El rango de capacidad se expresa en pF por tres dgitos
- El primer dgito indica la capacidad significativa
- La letra R indica un punto decimal
- Diseado para soportar altas temperaturas (hasta 300C durante soldadura)
Sprague-Goodman Electronics Inc.
1700 Shames Drive Westbury NY 11590
Telfono: 516-334-8700 Fax: 516-334-8771
Correo electrnico: infospraguegoodman.com
Sitio web: http://www.spraguegoodman.com
