Syscom PCW1J-C28-KAB104L Potenciometro Cuadrado de 22 mm 100k Ohm 3/4 Watt 1 Vuelta para Montaje en Panel del Monitor de Servicio R2600-D.
Código producto - SKU
PCW1J-C28-KAB104L
EAN
PCW1JC28KAB104L
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

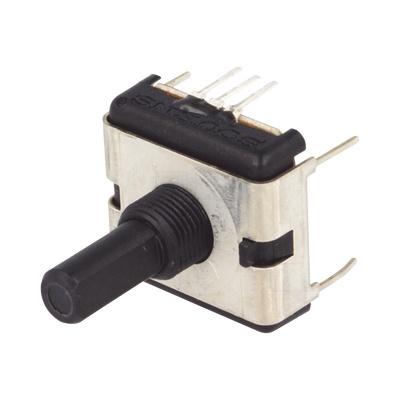

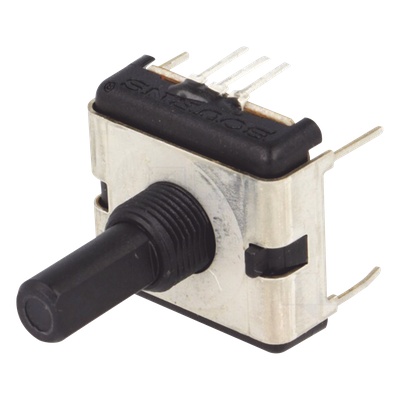

Potenciómetro cuadrado de 22 mm diseñado para montaje en panel del monitor de servicio R2600-D. Ofrece una resistencia de 100 kΩ con tolerancia del ±20% y linealidad independiente del ±5%, garantizando ajustes precisos en aplicaciones de control y calibración. Su potencia nominal de 3/4 W y construcción robusta permiten operación continua en condiciones industriales exigentes, con rango de temperatura extendido y resistencia a vibraciones de 20 g.
Características Principales
- Ajuste de una vuelta con ángulo eléctrico de 270° ± 5°
- Ángulo mecánico total de 300° ± 5° con tope ajustable
- Rango de resistencia disponible: 1 kΩ a 500 kΩ (taper de audio)
- Resistencia mínima de 5 Ω para circuitos de bajo ruido
- Voltaje soportado: 1,000 VAC a nivel del mar
- Resistencia de aislamiento: 1,000 MΩ mínimo
- Compatibilidad verificada con monitor de servicio R2600-D
Especificaciones Técnicas
Eléctricas
Resistencia nominal100 kΩ
Rango disponible1 kΩ – 500 kΩ
TaperAudio
Tolerancia±20%
Linealidad independiente±5%
Resistencia mínima5 Ω
Potencia nominal3/4 W
Ángulo eléctrico270° ± 5°
Voltaje soportado1,000 VAC
Mecánicas
Dimensiones22 mm cuadrado
MontajePanel
Ángulo mecánico300° ± 5°
Vueltas de ajuste1 vuelta
Resistencia de aislamiento1,000 MΩ mín.
Ambientales
Temperatura operativa+1°C a +125°C
Temperatura almacenamiento-40°C a +125°C
Vibración20 g
Protección ingresoIP40
Resistencia humedadMIL-STD-202, Método 103, Cond. B
Compatibilidad
Diseñado específicamente para integración con el monitor de servicio R2600-D. Verifique la configuración de tapper y resistencia según los requerimientos de su aplicación de calibración.
