SYSCOM TOWERS SBL-45 Brazo tipo "F" para tramos STZ-45 galvanizado por electrolisis.
Descripción
Brazo estructural tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en torres de telecomunicaciones. Fabricado en acero ASTM A36 con tratamiento de galvanizado electrolítico conforme a norma ASTM B-633, garantizando resistencia mecánica y protección anticorrosión en condiciones de exterior. La geometría del brazo principal de 1 metro de longitud total, con extensión de 74.5 cm y soportes laterales de 25.5 cm, proporciona estabilidad para la sujeción de equipos de radiofrecuencia. Compatible exclusivamente con tramos STZ-45 para integración directa sin adaptadores adicionales. El peso de 7.35 kg permite su manipulación e instalación manual, reduciendo tiempos de montaje en campo.
Características Generales
- • Función: Instalación lateral de antenas omnidireccionales
- • Material: Acero ASTM A36
- • Protección superficial: Galvanizado electrolítico ASTM B-633
- • Longitud total: 1 m (3.3 ft)
- • Altura total: 1 m (3.3 ft)
- • Peso: 7.35 kg
- • Compatibilidad: Tramos STZ-45
Especificaciones Estructurales
| Diámetro tubo principal | Ø 1' Ced. 30 |
| Diámetro tubo extensión brazo | Ø 1' Ced. 30 |
| Largo extensión brazo | 74.5 cm |
| Tubo brazos laterales | Ø 3/4' Ced. 30 |
| Longitud brazo lateral | 25.5 cm |
| Altura entre brazos laterales | 33.9 cm |
Material y Protección
| Material base | Acero ASTM A36 |
| Tipo de galvanizado | Electrolítico |
| Norma de galvanizado | ASTM B-633 |
Dimensiones y Peso
| Longitud total | 1 m (3.3 ft) |
| Altura total | 1 m (3.3 ft) |
| Peso | 7.35 kg |
Información de Compatibilidad

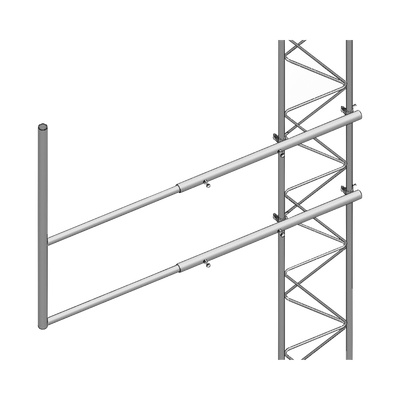

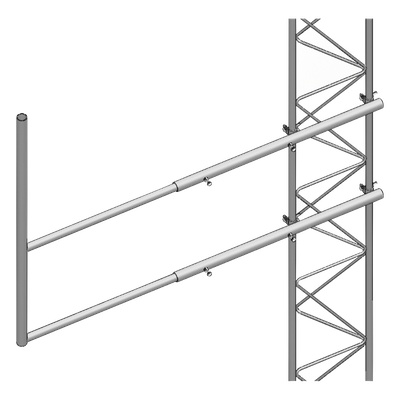

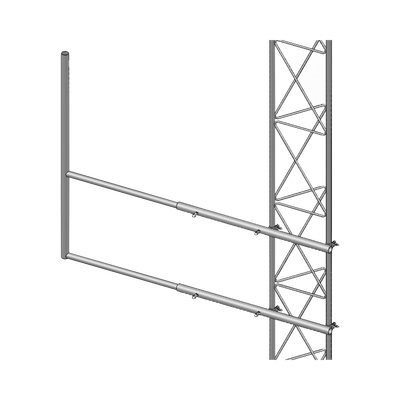

Diseñado exclusivamente para integración con tramos STZ-45. Incluye vista isométrica para referencia de montaje. No requiere adaptadores adicionales para su instalación en torres con perfil STZ-45.
