TELEWAVE INC AF024 Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE.
Descripción

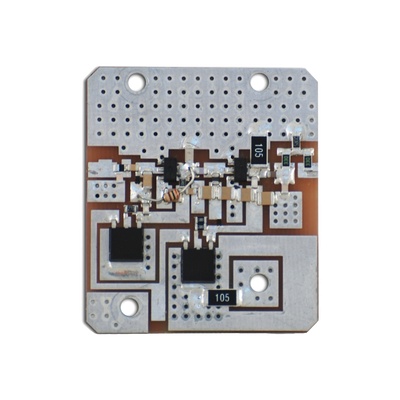

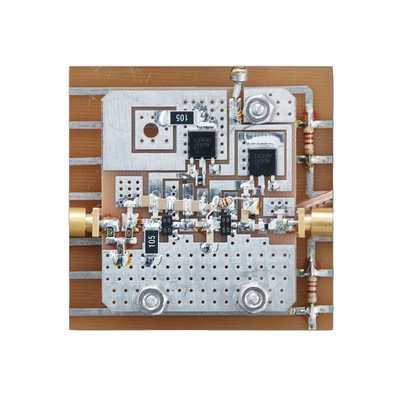

AF024 TELEWAVE INC Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE.
Descripcin General
Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE diseada para alimentar mltiples receptores desde una antena comn reduciendo costos y carga en torres mientras proporciona calidad de seal consistente aislamiento de salida e incremento de nivel de seal.
Caractersticas
- Rango de frecuencia: 132-174 MHz
- Impedancia: 50 ohms
- Ganancia: Hasta 18 dB
- Aislamiento entre puertos: 20 dB (min) 25 dB (tpico)
- Figura de ruido: 2.5 dB (tpico)
- Rango de temperatura: -40C a 60C
- Conectores: Entrada N Hembra Salida N o BNC Hembra (opcional)
Especificaciones Adicionales
- Intercepto de tercer orden: 36 dBm
- Intermodulacin: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- VSWR tpico: 1.3:1
- Requisitos de alimentacin: AC 120 VAC (estndar) 220/240 VAC (opcional) DC 11.5 a 15 VDC (revertir poder) 12 a 24 VDC (directo al preamplificador)
- Dimensiones: 7 x 19 x 3 (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lb (2.5 kg)
Especificaciones por Modelo
| Modelo | Frecuencia | Puertos | Ancho de Banda | Ganancia | Notas |
|---|---|---|---|---|---|
| TWR8-150 | 132-174 MHz | 8 | 42 MHz | 0-18 dB | Todas las notas aplicables |
Especificaciones Comunes
- Impedancia / VSWR (tpico): 50 ohms / 1.3:1
- Aislamiento RX-RX: 20 dB (min) 25 dB (tpico) para 30-174 MHz; 25 dB (min) 30 dB (tpico) para 216-960 MHz
- Figura de ruido: 2.5 dB (tpico)
- Intercepto de tercer orden: 36 dBm
- Intermodulacin: -130 dB para entrada de -30 dBm
- Puerto de muestra: -20 dB
- Rango de temperatura: -40C a 60C
- Requisitos de alimentacin: AC 120 VAC (estndar) 220/240 VAC (opcional) DC 11.5 a 15 VDC (power reverting) 12 a 24 VDC (directo al preamplificador)
- Conectores: Entrada N Hembra Salida N o BNC Hembra (opcional)
- Dimensiones: 7 x 19 x 3 (17.8 x 48.3 x 7.6 cm)
- Peso: 5.5 lb (2.5 kg)
Notas Importantes
- Todos los puertos no utilizados deben terminarse con resistencias de 50 ohms. El TWL-01 est disponible para este propsito.
- La ganancia del panel se mide desde el puerto de entrada a cualquier puerto de salida. La ganancia se ajusta en fbrica segn los requisitos del sistema. La ganancia estndar es de 6 dB si no se especifica.
- El rango de sintona y el ancho de banda varan segn la banda de frecuencia y los componentes del sistema.
- Las frecuencias exactas y la ganancia del sistema deben especificarse al momento del pedido.
Aplicaciones
La Tarjeta Pre-Amplificadora de RF para el Multiacoplador TWR8-150 de TELEWAVE se utiliza para alimentar mltiples receptores desde una antena comn reduciendo costos y carga en torres mientras proporciona calidad de seal consistente aislamiento de salida e incremento de nivel de seal. Los paneles Telewave estn completamente blindados y cada panel tiene una entrada balanceada con red de adaptacin para asegurar un ancho de banda suficiente para cubrir toda la banda comercial o de seguridad pblica.
Opciones y Compatibilidad
- Opciones de alimentacin: 120 VAC (estndar) 220/240 VAC (opcional) 12 a 24 VDC
- Opcin de respaldo de batera en entrada DC para operacin ininterrumpida durante fallos de energa (no incluye salida de carga)
- Disponible en versiones compactas 1R y 2R con 8 o 16 canales en 1 unidad de rack (1.75 H) o hasta 32 canales en panel de 3.5
