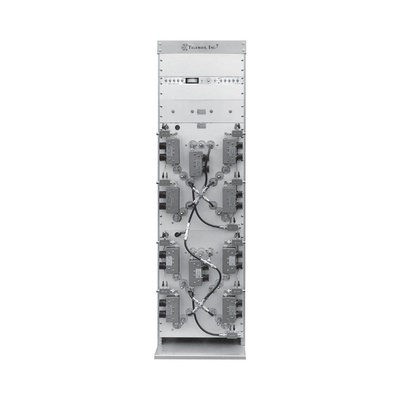

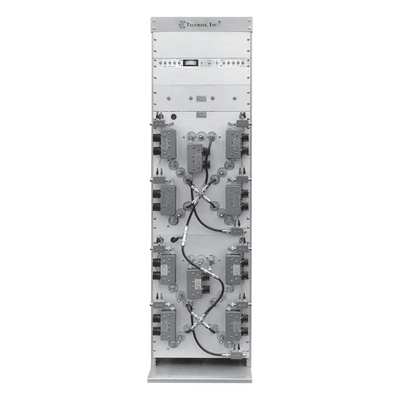

TELEWAVE INC M108-760-4TRM Combinador Panel en Rack 19" de 746-806/ 800-869 MHz 4 Canales (8" Diam.) 250 kHz 150 Watt N Hembras.
Código producto - SKU
M108-760-4TRM
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Este combinador de RF en panel de rack 19' está diseñado para integración profesional en infraestructuras de telecomunicaciones críticas. Opera en bandas duales de 746-806 MHz y 800-869 MHz con cuatro canales configurables, expandible hasta 10 canales según requerimientos de densidad espectral. Su arquitectura de cavidades de 8' (20.3 cm) de diámetro con resonadores de ¾ onda permite minimizar el espacio físico sin comprometer el rendimiento electromagnético. La separación mínima de 250 kHz entre canales garantiza estabilidad en despliegues de alta densidad de portadoras.
Características Principales
- Configuración base de 4 canales, expandible hasta 10 canales
- Separación mínima entre canales de 250 kHz
- Potencia máxima de entrada de 150 W por canal
- Conectores N hembra para alta conectividad RF
- Diseño modular en panel de 24.5' (62.2 cm) de ancho
- Cavidades de 8' (20.3 cm) de diámetro con resonadores de ¾ onda
Especificaciones Técnicas
Rango de Frecuencia
746-806 MHz / 800-869 MHz
Canales
4 canales (hasta 10 en configuración extendida)
Separación Entre Canales (Mín.)
250 kHz
Potencia de Entrada Máxima
150 W por canal
Conectores
N hembra
Montaje
Rack 19'
Pérdida por Inserción
4.25 dB (5 canales a 250 kHz)
Aislamiento TX-TX (Típico)
80 dB
Aislamiento Antena-TX (Típico)
75 dB
Supresión 2ª Armónica (Típico)
90 dB
Tamaño de Cavidad
8' (20.3 cm) diámetro / ¾ de onda
Impedancia / VSWR (Típico)
50 ohmios / 1.25:1
Especificaciones Físicas y Ambientales
Dimensiones (Ancho x Alto x Profundo)
24.5 x 19 x 16 pulgadas (62.2 x 48.3 x 40.6 cm)
Peso
150 lb (68.1 kg)
Rango de Temperatura de Operación
-30°C a +60°C
Detalles
