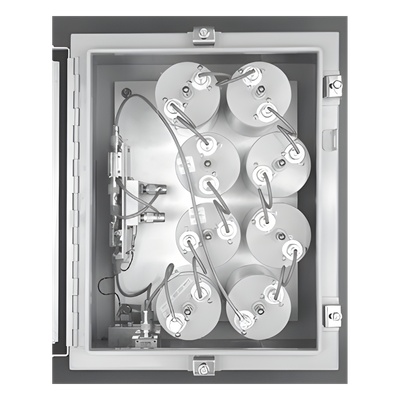

TELEWAVE INC TTPA-8648 Amplificador Punta de Torre / 806-960 MHz 8 Cav. de 4" Diam 5 MHz Ancho-Banda 15 dB 13.8 Vcc N Hembras.
Código producto - SKU
TTPA-8648
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Amplificador de punta de torre diseñado para bandas de 806-960 MHz con arquitectura de 8 cavidades de 4 pulgadas de diámetro que garantizan selectividad superior en entornos de alta congestión espectral. Integra preselector tunable con cinco configuraciones de ancho de banda (5, 6, 10, 15 y 20 MHz) que permite adaptar la respuesta del sistema a los requerimientos específicos de cada despliegue. La etapa frontal PHEMT de bajo ruido combinada con amplificación bipolar entrega figura de ruido de 1.2 dB y punto de intercepción de tercer orden de +33 dBm, logrando el equilibrio óptimo entre sensibilidad y linealidad para recepción de señales débiles en presencia de interferencias fuertes.
Características Principales
- Arquitectura de 8 cavidades de 4' de diámetro para alta selectividad
- Ganancia del sistema de 15 a 17 dB típico con estabilidad térmica
- Preselector configurable: 5, 6, 10, 15 o 20 MHz de ancho de banda
- Figura de ruido: 2.7 dB (bipolar) / 1.2 dB (PHEMT)
- IP3: +35 dBm (bipolar) / +33 dBm (PHEMT)
- Protección contra rayos con supresor de impulso integrado
- Conectores N hembra con pines centrales de oro
- Carcasa NEMA 4 con acabado en poliéster gris
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 806-960 MHz |
| Ganancia del sistema | 15-17 dB (típico) |
| Ancho de banda preselector | 5, 6, 10, 15, 20 MHz |
| Figura de ruido bipolar | 2.7 dB |
| Figura de ruido PHEMT | 1.2 dB |
| IP3 bipolar | +35 dBm |
| IP3 PHEMT | +33 dBm |
| Tensión DC entrada | +15 Vcc / 280 mA |
| Tensión opcional | +12 Vcc |
| VSWR de entrada | Protegido |
| Protección contra rayos | Supresor de impulso |
Mecánicas y Ambientales
| Dimensiones | 16 x 8 x 6 pulgadas |
| Dimensiones métricas | 40.6 x 30.3 x 15.2 cm |
| Peso | 39 lb (17.7 kg) |
| Acabado | NEMA 4 - Gris poliéster |
| Número de cavidades | 8 de 4' diámetro |
| Conectores | N hembra, pines de oro |
| Rango de temperatura | -40°C a +70°C |
