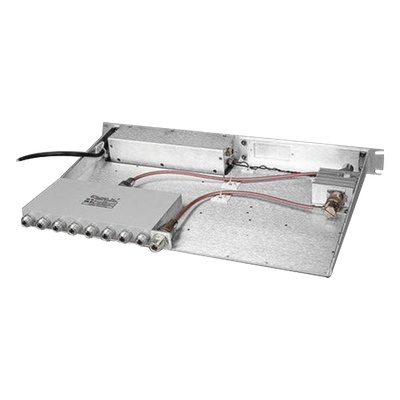

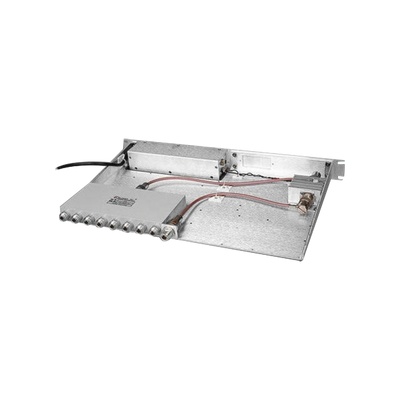

TELEWAVE INC TWR8-450-1RTT Multiacoplador Compacto para 400-512 MHz 40 MHz de Ancho-Banda 0-18 dB de Ganancia 8 puertos 1 Unidad Rack (1.75") de altura y fuente con inyector para alimentacion de TTA.
Descripción
Multiacoplador compacto diseñado para operación en la banda UHF de 400-512 MHz con ancho de banda de 40 MHz. Ofrece 8 canales independientes con ganancia ajustable de 0-18 dB, permitiendo la optimización de nivel de señal en cada trayecto. Su formato de 1 unidad de rack (1.75' / 4.5 cm de alto) maximiza la densidad de canales en instalaciones con espacio limitado. Incluye inyector DC integrado para alimentación remota de TTA (Tower Top Amplifier), eliminando la necesidad de componentes externos adicionales. La protección contra transientes de 40 kV/s asegura la continuidad operativa en entornos con riesgo eléctrico.
Características Principales
- Frecuencia de operación: 400-512 MHz
- Número de canales: 8 (expansible a 16 con splitter adicional)
- Ancho de banda: 40 MHz
- Ganancia ajustable: 0-18 dB por canal
- Altura: 1 unidad rack (1.75' / 4.5 cm)
- Fuente de alimentación: 117 VCA / 11-18 VCC
Especificaciones Técnicas
RF y Rendimiento
Impedancia: 50 ohm
VSWR (típico): 1.3:1
Aislamiento: 25 dB (típico)
Ruido: 2.5 dB (máximo)
Intercepto de 3er orden: +36 dBm
Intermodulación: -130 dB para entrada de -30 dBm
Conectividad
Entrada: N hembra
Salida: N hembra o BNC hembra (opcional)
Alimentación DC
Rango de voltaje: +11.5 VDC a +15 VDC
Entrada directa: +12 a +24 VDC al preamplificador
Inyector DC: Opción RTT para alimentación de TTA
Características Físicas
Dimensiones: 4.5 cm (alto) × 48.3 cm (ancho) × 27.9 cm (fondo)
Equivalente imperial: 1.75' (H) × 19' (W) × 11' (D)
Peso: 3.0 kg
Protección y Expansion
Protección contra transientes: 40 kV/s
Expansión: Hasta 16 canales con splitter adicional
