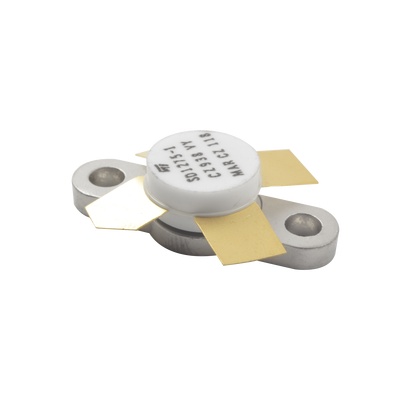

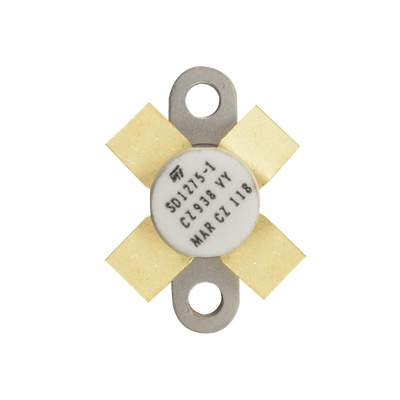

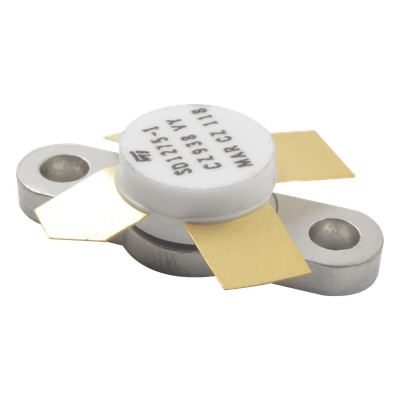

TPL COMMUNICATIONS B2-223 Transistor Bipolar NPN SD1275-01 160 MHz 13.6 Vcc 40 Watt.

TPL COMMUNICATIONS
$2,511.67 (incluye IVA) $2,790.45
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
TPL COMMUNICATIONS
Stock 2
Código producto - SKU B2-223
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

B2-223 TPL COMMUNICATIONS Transistor Bipolar NPN SD1275-01 160 MHz 13.6 Vcc 40 Watt.

<-- Seccin de caractersticas principales -->

Caractersticas Principales

  • Transistor bipolar NPN de alta frecuencia 160 MHz
  • Potencia de salida de 40 Watt
  • Operacin a 13.6 VCC estable
  • Diseo compacto y eficiente trmicamente
  • Rendimiento confiable en aplicaciones RF avanzadas
<-- Seccin de especificaciones bsicas -->

Especificaciones Bsicas

  • Tipo: Transistor bipolar NPN
  • Frecuencia: 160 MHz
  • Tensin de alimentacin: 13.6 VCC
  • Configuracin: Emisor comn
  • Aplicacin: Comunicaciones VHF
<-- Seccin de especificaciones elctricas -->
Lmites Mximos
  • VCBO: 36 V
  • VCEO: 16 V
  • VCES: 36 V
  • VEBO: 4.0 V
  • IC: 8.0 A
  • PDISS: 70 W
  • TJ: 200 C
  • TSTG: -65 a 150 C
Especificaciones Dinmicas
  • POUT: 40 W (f=160 MHz PIN=5.0 W VCE=13.6 V)
  • GP: 9 dB (f=160 MHz PIN=5.0 W VCE=13.6 V)
  • COB: 95 pF (f=1 MHz VCB=15 V)
Especificaciones Estticas
  • BVCES: 36 V (IC=15 mA VBE=0 mA)
  • BVCEO: 16 V (IC=50 mA IB=0 mA)
  • BVEBO: 4.0 V (IE=5 mA IC=0 mA)
  • ICBO: 5 mA (VCB=15 V IE=0 mA)
  • hFE: 20 (VCE=5 V IC=250 mA)
Datos Trmicos
  • RTH(j-c): 1.2 C/W
<-- Seccin de datos de impedancia -->

Datos de Impedancia

  • ZIN (): 1.0 j 0.4 (160 MHz)
  • ZCL (): 2.3 j 0.1 (160 MHz)

Nota: PIN = 3.0 W; VCE = 12.5 V

<-- Seccin de conexiones -->

Conexiones

  • 1: Colector
  • 2: Emisor
  • 3: Base
  • 4: Emisor
<-- Seccin de dimensiones mecnicas -->

Dimensiones Mecnicas (M113)

  • A: 5.59-5.84 mm (0.220-0.230 )
  • B: 19.94 mm (0.785 )
  • C: 18.29-18.54 mm (0.720-0.730 )
  • D: 24.64-24.89 mm (0.970-0.980 )
  • E: 9.78 mm (0.385 )

Dimensiones Mecnicas (M113) Cont.

  • F: 0.10-0.15 mm (0.004-0.006 )
  • G: 2.16-2.67 mm (0.085-0.105 )
  • H: 4.06-4.57 mm (0.160-0.180 )
  • I: 7.11 mm (0.280 )
  • J: 6.10-6.48 mm (0.240-0.255 )
<-- Separador -->
<-- Seccin de rendimiento tpico -->

Rendimiento Tpico

  • Diseo con geometra de emisor amortiguado para soportar condiciones extremas de desadaptacin de carga
  • Caractersticas elctricas especificadas a 25C
  • Paquete plstico encapsulado con epoxi
  • Frecuencia de operacin: hasta 160 MHz
  • Tensin de colector-emisor: 16 V (mx.)

Aplicaciones

  • Sistemas de comunicacin VHF
  • Amplificadores de potencia RF
  • Equipos de radio mvil
  • Transmisores de alta frecuencia
  • Sistemas de comunicacin de alta confiabilidad
<-- Separador -->
<-- Seccin de informacin de pedido -->

Informacin de Pedido

  • Cdigo de pedido: SD1275-01
  • Marcaje: SD1275-1
  • Paquete: M113
  • Embalaje: Bandejas plsticas

Datos Adicionales

  • Revisin: 2
  • Fecha de revisin: Mayo 2004
  • Tipo de transistor: Silicio epitaxial
  • Clase de operacin: Clase C
